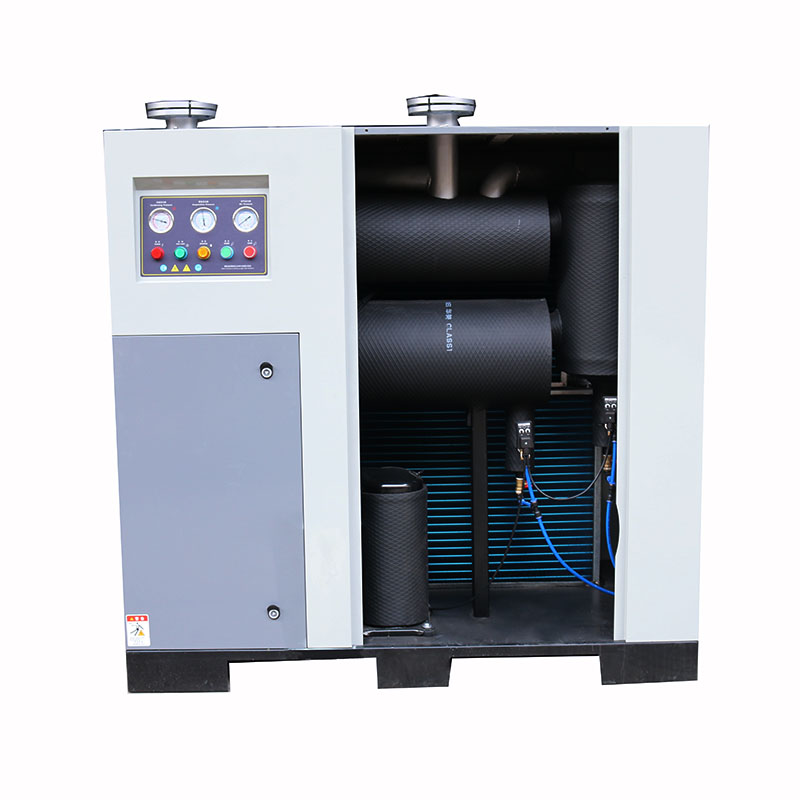

อากาศอัดอุณหภูมิสูงที่มีความชื้นและน้ำมันปะปนอยู่ จะเข้าสู่ เครื่องทำความเย็นล่วงหน้าระบายความร้อนด้วยอากาศ และ เครื่องแลกเปลี่ยนความร้อนอากาศต่ออากาศ ก่อน เพื่อทำการลดอุณหภูมิเบื้องต้น จากนั้นอากาศอัดจะไหลผ่าน เครื่องระเหยแบบแลกเปลี่ยนความร้อนระหว่างอากาศกับสารทำความเย็น ซึ่งจะทำให้อากาศอัดเย็นลงจนมี จุดน้ำค้างอยู่ที่ 2–10°C
ในระหว่างกระบวนการทำความเย็น ความชื้น น้ำมัน และสิ่งสกปรกบางส่วนจะควบแน่นเป็นของเหลว และถูกแยกออกจากอากาศอัดด้วย เครื่องแยกก๊าซและของเหลว จากนั้นของเหลวที่ควบแน่นจะถูกระบายออกผ่าน วาล์วระบายน้ำอัตโนมัติ
สุดท้าย อากาศอัดที่แห้งจะไหลผ่าน เครื่องแลกเปลี่ยนความร้อนอากาศต่ออากาศ อีกครั้ง เพื่อเพิ่มอุณหภูมิกลับขึ้นมาใกล้เคียงกับอุณหภูมิแวดล้อม จึงสามารถจ่าย อากาศอัดที่สะอาดและแห้ง ให้กับอุปกรณ์และกระบวนการในขั้นตอนถัดไปได้อย่างมีประสิทธิภาพ
เพื่อให้เครื่องทำงานได้อย่างมีเสถียรภาพและเหมาะกับสภาพการใช้งานในประเทศไทย ควรใช้งานภายใต้เงื่อนไขดังต่อไปนี้:
- ความดันอากาศเข้าระบบ: 4 – 10 bar
- อุณหภูมิอากาศเข้าระบบ: ≤ 45°C
- อุณหภูมิรอบข้าง: 5 – 45°C
- สถานที่ติดตั้ง: ในอาคาร อากาศถ่ายเทดี ปราศจากฝุ่น
- แหล่งจ่ายไฟ: 380V / 3 เฟส / 50Hz (สามารถปรับแต่งได้)
- ชนิดสารทำความเย็น: R407C หรือ R134a
- ตัวกรองที่แนะนำ: Pre-filter และ After-filter เพื่อปกป้องและรักษาคุณภาพอากาศให้ดีที่สุด
สำหรับโรงงานในประเทศไทย แนะนำให้ติดตั้งเครื่องในบริเวณที่มีการไหลเวียนอากาศดี หลีกเลี่ยงจุดที่มีอากาศร้อนสะสม ใกล้เตา เครื่องจักรที่ปล่อยความร้อนสูง หรือพื้นที่ที่มีฝุ่นจำนวนมาก เนื่องจากสภาพอากาศร้อนถึงร้อนจัดและมีฝนฟ้าคะนองเป็นช่วง ๆ อาจเพิ่มภาระต่อการระบายความร้อนของเครื่องระบายความร้อนด้วยอากาศได้ หากวางตำแหน่งติดตั้งเหมาะสม จะช่วยให้การรักษาจุดน้ำค้างและการทำงานระยะยาวมีเสถียรภาพมากขึ้น
| ข้อกำหนดทางเทคนิค | ค่า |
|---|

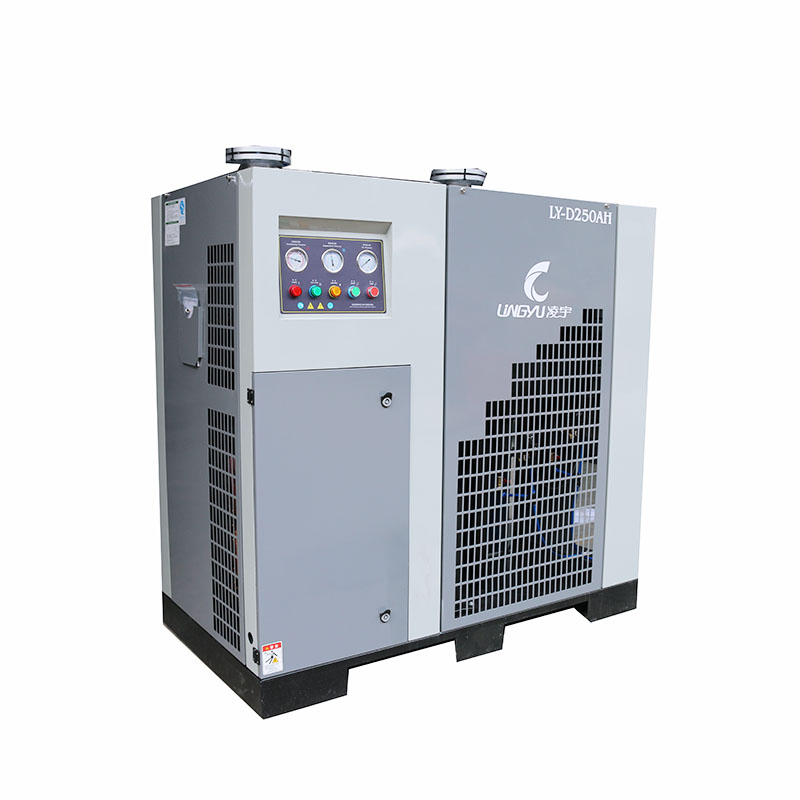

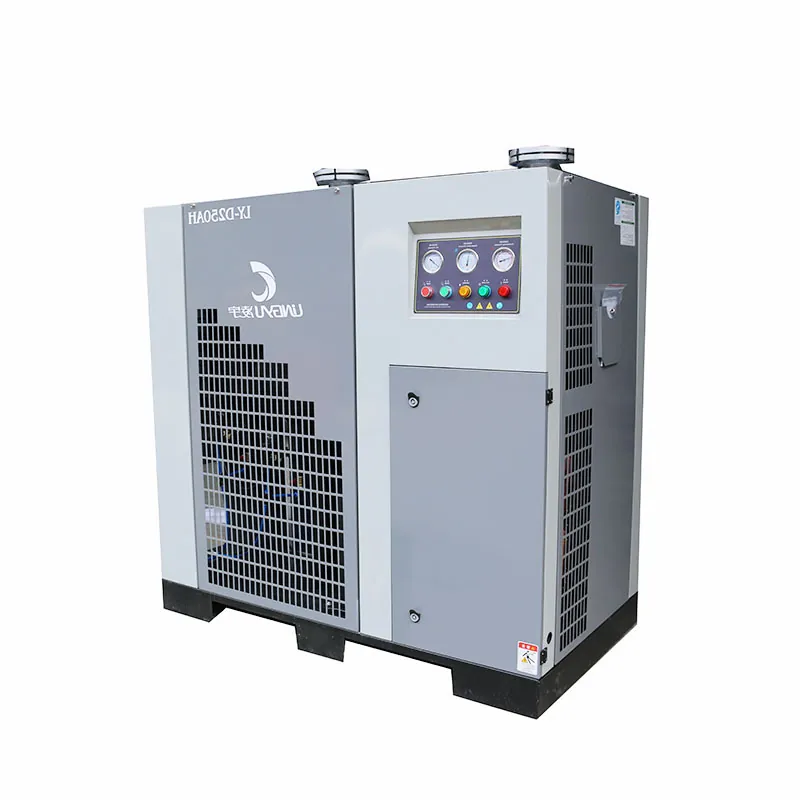

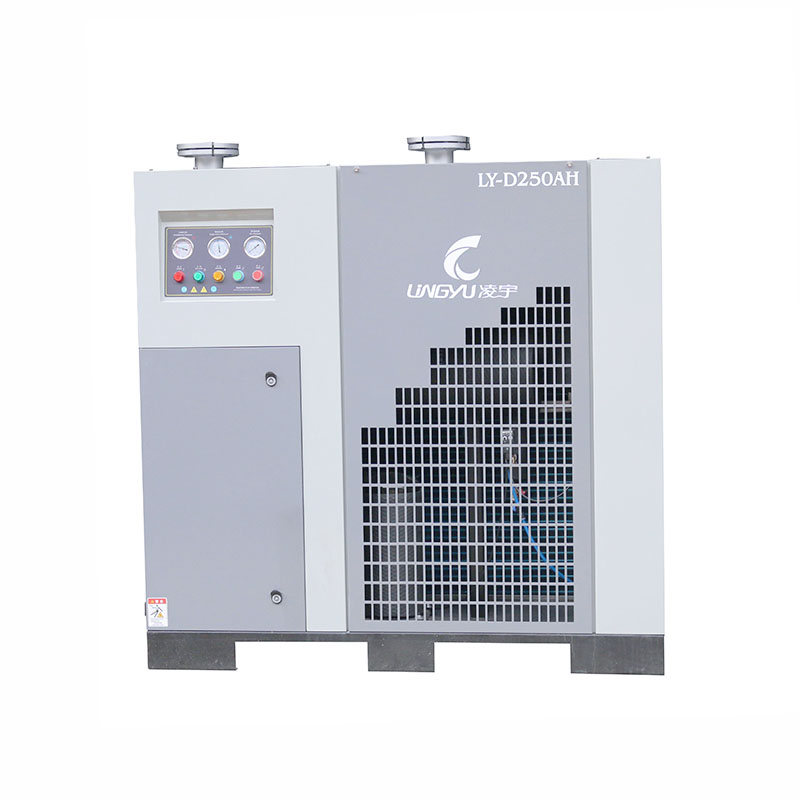

| รุ่น | เครื่องทำความเย็นอากาศ 1130 SCFM (ระบายความร้อนด้วยอากาศ) |
| ความจุ | 1130 SCFM (≈ 32.0 ลูกบาศก์เมตร/นาที) |

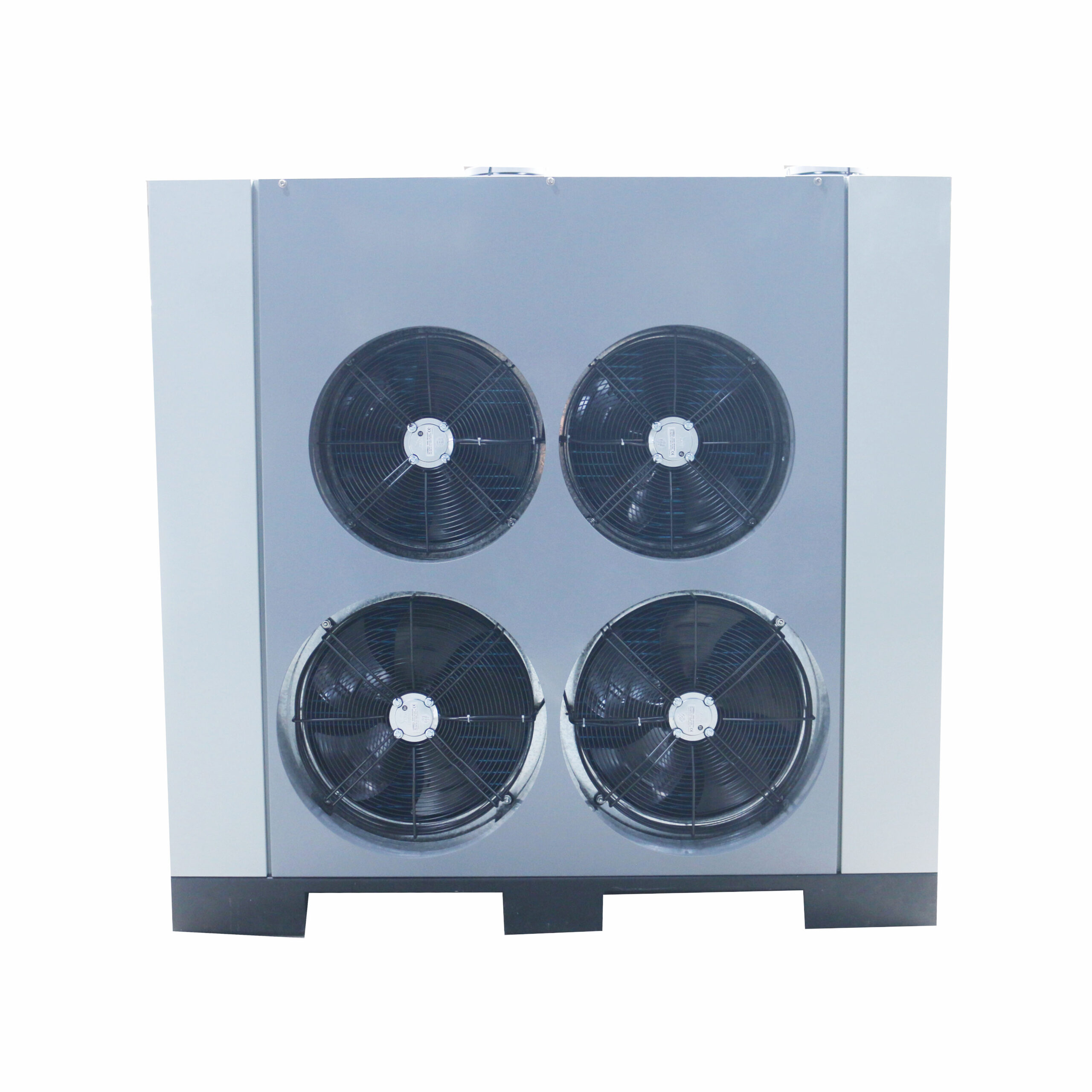

| วิธีการระบายความร้อน | ระบายความร้อนด้วยอากาศ |
| แหล่งจ่ายไฟ | 380V / 3 เฟส / 50Hz |
| ความดันสูงสุดในการทำงาน | 10 bar |
| จุดน้ำค้างความดัน | 2 – 10°C |
| สารทำความเย็น | R407C / R134a |
| ขนาดการเชื่อมต่อ | 3 นิ้ว NPT หรือ Flanged |
| ขนาด (ย×ก×ส) | 1850 × 1100 × 1800 mm |
| น้ำหนัก | 520 kg |
คำอธิบาย: เครื่องทำความเย็นอากาศ 1130 SCFM (ระบายความร้อนด้วยอากาศ ≈ 32.0 ลูกบาศก์เมตร/นาที) ถูกสร้างขึ้นเพื่อรองรับการทำงานต่อเนื่องในระบบลมอัดอุตสาหกรรมขนาดใหญ่ โดยเน้นความทนทาน การใช้งานง่าย และประสิทธิภาพการกำจัดความชื้นที่เชื่อถือได้
โรงงานผลิตและระบบลมอัดรวมศูนย์
เหมาะสำหรับโรงงานขนาดใหญ่ที่ใช้ลมอัดในหลายสายการผลิต ช่วยปกป้องอุปกรณ์นิวเมติก ลดปัญหาน้ำสะสมในท่อ และเพิ่มเสถียรภาพของระบบโดยรวม
สายการผลิตยานยนต์และชิ้นส่วน
เหมาะสำหรับงานพ่นสี งานประกอบ และระบบนิวเมติกในโรงงานยานยนต์ ช่วยลดความเสี่ยงจากน้ำปนเปื้อนในกระบวนการผลิต และช่วยรักษาคุณภาพของชิ้นงานและผิวพ่น
อุตสาหกรรมอิเล็กทรอนิกส์และเครื่องใช้ไฟฟ้า
เหมาะสำหรับสายการผลิตที่ต้องควบคุมคุณภาพลมอัดอย่างสม่ำเสมอ เพื่อลดผลกระทบจากความชื้นต่อชิ้นส่วน อุปกรณ์ควบคุม และเครื่องจักรอัตโนมัติ
อุตสาหกรรมเคมีและปิโตรเคมี
เหมาะสำหรับกระบวนการที่ต้องการลมอัดแห้งเพื่อรักษาเสถียรภาพของระบบวาล์ว เครื่องมือวัด และกระบวนการผลิตต่อเนื่องในโรงงานขนาดใหญ่
งานโลหะ การเชื่อม และเครื่องจักรความแม่นยำ
เหมาะสำหรับงานตัด งานเชื่อม ระบบพลาสมา และเครื่องจักรความแม่นยำที่ต้องการลดปัญหาความชื้น สนิม และการกัดกร่อนในระบบลมอัด
อุตสาหกรรมอาหารและเครื่องดื่ม
เหมาะสำหรับสายการบรรจุ การลำเลียง และระบบควบคุมในโรงงานอาหารและเครื่องดื่ม ที่ต้องการลมอัดแห้งและสม่ำเสมอเพื่อลดผลกระทบจากความชื้นต่อกระบวนการผลิตและอุปกรณ์
