ผู้ผลิตเครื่องทำลมแห้งแบบดูดซับที่ใช้ความร้อนจากการอัด

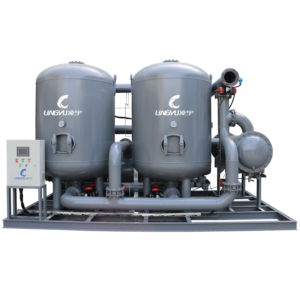

เครื่องทำลมแห้งแบบดูดซับชนิด Heat of Compression สำหรับระบบลมอัดอุตสาหกรรม

เครื่องทำลมแห้งแบบดูดซับชนิด Heat of Compression (HOC) desiccant air dryers ใช้ความร้อนอุณหภูมิสูงที่เกิดขึ้นระหว่างกระบวนการอัดอากาศเพื่อฟื้นฟูสารดูดความชื้น

แทนที่จะพึ่งพาฮีตเตอร์ไฟฟ้าหรือลมอัดปริมาณมากสำหรับการฟื้นฟูเป็นหลัก เครื่องทำลมแห้งจะนำความร้อนที่มีอยู่จากลมจ่ายออกของเครื่องอัดอากาศกลับมาใช้ในกระบวนการฟื้นฟูสารดูดความชื้น

Lingyu มีเครื่องทำลมแห้ง Heat of Compression ให้เลือกสองรูปแบบ:

• HOC-E Low-Purge Series: ปริมาณลมที่ใช้ในการฟื้นฟู ≤3%
• HOC-Z Zero-Purge Series: ปริมาณลมที่ใช้ในการฟื้นฟู 0%

เครื่องทำลมแห้งเหล่านี้เหมาะอย่างยิ่งสำหรับระบบลมอัดขนาดใหญ่ที่ทำงานอย่างต่อเนื่อง และมีลมจ่ายออกอุณหภูมิสูงจากเครื่องอัดอากาศพร้อมใช้งาน

เครื่องทำลมแห้งแบบ Heat of Compression ทำงานอย่างไร?

ในระหว่างรอบการดูดซับ ลมอัดจะไหลผ่านหอดูดซับหนึ่งหอ ซึ่งสารดูดความชื้นจะกำจัดไอน้ำออกก่อนที่ลมแห้งจะถูกส่งไปยังระบบปลายทาง

ในระหว่างกระบวนการฟื้นฟู ลมอัดอุณหภูมิสูงจากเครื่องอัดอากาศจะถูกส่งผ่านชั้นสารดูดความชื้นที่อิ่มตัว ความร้อนที่ได้จากกระบวนการอัดจะช่วยปลดปล่อยความชื้นที่ถูกดูดซับไว้และฟื้นฟูประสิทธิภาพของสารดูดความชื้น

หลังจากนั้น ชั้นสารดูดความชื้นที่ผ่านการฟื้นฟูจะถูกทำให้เย็นลงก่อนที่หอดูดซับทั้งสองจะสลับการทำงานโดยอัตโนมัติ

ลำดับกระบวนการ:

ลมร้อนจากทางออกเครื่องอัดอากาศ → การให้ความร้อน / การฟื้นฟู → การทำให้เย็น → การดูดซับ → การสลับหอ

เนื่องจากพลังงานสำหรับการฟื้นฟูถูกนำกลับมาจากกระบวนการอัดอากาศ เครื่องทำลมแห้ง HOC จึงสามารถลดการพึ่งพาพลังงานจากภายนอกสำหรับการฟื้นฟูได้อย่างมาก เมื่อได้รับการเลือกขนาดและผสานเข้ากับระบบเครื่องอัดอากาศอย่างเหมาะสม

เปรียบเทียบ HOC-E Low-Purge กับ HOC-Z Zero-Purge

พารามิเตอร์	HOC-E Low-Purge	HOC-Z Zero-Purge
พลังงานสำหรับการฟื้นฟู	ความร้อนจากการอัด	ความร้อนจากการอัด
ปริมาณลมที่ใช้ในการฟื้นฟู	≤3%	0%
แรงดันลมเข้าพิกัด	0.7 MPa	0.7 MPa
แรงดันใช้งาน	0.6–1.0 MPa	0.6–1.0 MPa
อุณหภูมิลมเข้าพิกัด	120°C	120°C
ช่วงอุณหภูมิลมเข้าที่อนุญาต	110–180°C	110–180°C
จุดน้ำค้างภายใต้ความดัน (PDP)	-20°C / -40°C เลือกได้	-20°C / -40°C เลือกได้
อุณหภูมิน้ำหล่อเย็น	≤32°C	≤32°C
แรงดันน้ำหล่อเย็น	0.2–0.6 MPa	0.2–0.6 MPa
ช่วงอัตราการไหลมาตรฐาน	13.5–210 m³/min	13.5–260 m³/min
ช่วงอัตราการไหลโดยประมาณ	477–7,416 CFM	477–9,181 CFM
อัตราการไหลของน้ำหล่อเย็น	ประมาณ 5.5–86 t/h	ประมาณ 10–156 t/h

HOC-E Series ใช้ลมผลิตภัณฑ์ในปริมาณเล็กน้อยระหว่างกระบวนการฟื้นฟูและการทำให้เย็น โดยจำกัดปริมาณลมที่ใช้ในการฟื้นฟูไว้ที่ ≤3%

ส่วน HOC-Z Series ใช้ระบบฟื้นฟูแบบ Zero-Purge ซึ่งไม่ใช้ลมอัดผลิตภัณฑ์ในกระบวนการฟื้นฟู

วิธีเลือกเครื่องทำลมแห้ง Heat of Compression

การเลือกเครื่องทำลมแห้ง Heat of Compression ควรพิจารณาเครื่องอัดอากาศและเครื่องทำลมแห้งเป็น ระบบแบบบูรณาการเดียวกัน ไม่ควรเลือกจากอัตราการไหลของลมเพียงอย่างเดียว

พารามิเตอร์สำคัญในการเลือก ได้แก่:

พารามิเตอร์ในการเลือก	สิ่งที่ต้องตรวจสอบ
อัตราการไหลของลม	CFM / SCFM / m³/min
แรงดันใช้งาน	มาตรฐาน 0.6–1.0 MPa
อุณหภูมิลมจ่ายออกจากเครื่องอัดอากาศ	ช่วงที่อนุญาต 110–180°C
PDP ที่ต้องการ	-20°C / -40°C
ปริมาณลมสำหรับการฟื้นฟู	≤3% หรือ 0%
อุณหภูมิน้ำหล่อเย็น	≤32°C
แรงดันน้ำหล่อเย็น	0.2–0.6 MPa
อัตราการไหลของน้ำหล่อเย็น	ขึ้นอยู่กับรุ่นที่เลือก
รูปแบบโหลดของเครื่องอัดอากาศ	ต่อเนื่อง / แปรผัน
ชั่วโมงการทำงานต่อปี	สำคัญต่อการประเมิน TCO

อุณหภูมิลมจ่ายออกจากเครื่องอัดอากาศต้องสูงเพียงพออย่างต่อเนื่องเพื่อให้มีความร้อนเพียงพอสำหรับกระบวนการฟื้นฟู

สำหรับระบบที่มีโหลดแปรผันสูงหรือมีอุณหภูมิลมจ่ายออกไม่เพียงพอ เทคโนโลยีการฟื้นฟูประเภทอื่นอาจเหมาะสมกว่า

HOC Low-Purge vs Zero-Purge

เลือก HOC-E Low-Purge Series เมื่อ:

• มีความร้อนจากกระบวนการอัดพร้อมใช้งาน
• ยอมรับการสูญเสียลมสำหรับการฟื้นฟู ≤3% ได้
• ต้องการระบบที่มีความซับซ้อนน้อยกว่า
• ต้องการรองรับระบบลมอัดขนาดใหญ่ที่ทำงานอย่างต่อเนื่อง

เลือก HOC-Z Zero-Purge Series เมื่อ:

• การกำจัดการสูญเสียลมอัดระหว่างการฟื้นฟูเป็นสิ่งสำคัญ
• ระบบทำงานอย่างต่อเนื่องเป็นเวลานาน
• ต้องการอัตราการไหลของลมสูง
• มีระบบน้ำหล่อเย็นที่สามารถตอบสนองเงื่อนไขที่กำหนด
• ต้นทุนพลังงานของลมอัดในระยะยาวเป็นปัจจัยสำคัญ

Zero-Purge ไม่ได้หมายถึงการใช้พลังงานเป็นศูนย์

การหมุนเวียนน้ำหล่อเย็น ระบบควบคุม แรงดันตกคร่อม และสภาวะการทำงานโดยรวมของระบบเครื่องอัดอากาศและเครื่องทำลมแห้ง ยังคงต้องนำมาพิจารณาในการประเมินการใช้พลังงาน

เปรียบเทียบ HOC กับเทคโนโลยีเครื่องทำลมแห้งแบบดูดซับประเภทอื่น

ปัจจัย	Heatless	Externally Heated	Blower Heated	HOC
แหล่งพลังงานหลักสำหรับการฟื้นฟู	ลมแห้งสำหรับ Purge	ฮีตเตอร์	Blower + ฮีตเตอร์	ความร้อนจากการอัด
ปริมาณลม Purge	8–14%*	4–8%*	0–3%*	0–3%*
ความร้อนจากภายนอกสำหรับการฟื้นฟู	ไม่ต้องใช้	ใช้	ใช้	ใช้ความร้อนที่กู้คืนจากเครื่องอัดอากาศ
การพึ่งพาเครื่องอัดอากาศ	ต่ำ	ต่ำ	ต่ำ	สูง
ขนาดระบบโดยทั่วไป	เล็ก–กลาง	กลาง–ใหญ่	กลาง–ใหญ่	ใหญ่
รูปแบบการทำงานที่เหมาะสม	ทั่วไป	ต่อเนื่อง	ต่อเนื่อง	ต่อเนื่อง โหลดสูง
ปัจจัย TCO หลัก	การสูญเสียลม Purge	Purge + ฮีตเตอร์	Blower / ฮีตเตอร์	การผสานระบบกับเครื่องอัดอากาศ

*อ้างอิงจากข้อมูลทางเทคนิคของผลิตภัณฑ์ Lingyu Series ที่เกี่ยวข้อง

โดยทั่วไป เทคโนโลยี HOC จะมีความน่าสนใจมากขึ้นเมื่ออัตราการไหลของลมและจำนวนชั่วโมงการทำงานต่อปีเพิ่มขึ้น โดยมีเงื่อนไขว่าระบบสามารถให้ความร้อนจากกระบวนการอัดได้อย่างเพียงพอและต่อเนื่อง

คำถามที่พบบ่อย

เครื่องทำลมแห้ง Heat of Compression ต้องการอุณหภูมิลมเข้าเท่าใด?

Lingyu HOC-E และ HOC-Z Series มีอุณหภูมิลมเข้าพิกัดที่ 120°C และรองรับช่วงอุณหภูมิลมเข้าที่ 110–180°C

เครื่องทำลมแห้ง HOC สามารถให้จุดน้ำค้างภายใต้ความดันได้เท่าใด?

ทั้งสอง Series มีตัวเลือกจุดน้ำค้างภายใต้ความดันที่ -20°C หรือ -40°C PDP

เครื่องทำลมแห้ง Heat of Compression ใช้ลม Purge หรือไม่?

HOC-E Series ใช้ลมสำหรับการฟื้นฟู ≤3% ในขณะที่ HOC-Z Series ระบุปริมาณการใช้ลมสำหรับการฟื้นฟูที่ 0%

เครื่องทำลมแห้ง HOC ต้องใช้น้ำหล่อเย็นหรือไม่?

ต้องใช้ โดยระบบ HOC-E และ HOC-Z ที่ระบุนี้ใช้น้ำหล่อเย็น

เงื่อนไขที่กำหนด ได้แก่:

• อุณหภูมิน้ำหล่อเย็น: ≤32°C
• แรงดันน้ำหล่อเย็น: 0.2–0.6 MPa

มีช่วงความสามารถในการรองรับอัตราการไหลเท่าใด?

ตามช่วงข้อมูลทางเทคนิคมาตรฐาน:

• HOC-E Series: 13.5–210 m³/min
• HOC-Z Series: 13.5–260 m³/min

ควรเลือก HOC แทนเครื่องทำลมแห้งแบบ Blower Heated เมื่อใด?

ควรพิจารณา HOC เมื่อระบบมีลมจ่ายออกอุณหภูมิสูงจากเครื่องอัดอากาศอย่างต่อเนื่อง และสามารถนำความร้อนดังกล่าวกลับมาใช้และผสานเข้ากับกระบวนการฟื้นฟูของระบบทำลมแห้งได้

เครื่องทำลมแห้งแบบ Blower Heated พึ่งพาความร้อนจากลมจ่ายออกของเครื่องอัดอากาศน้อยกว่า จึงสามารถนำไปประยุกต์ใช้ได้ง่ายกว่าในระบบที่สภาวะการทำงานหรือโหลดของเครื่องอัดอากาศมีการเปลี่ยนแปลงมาก
