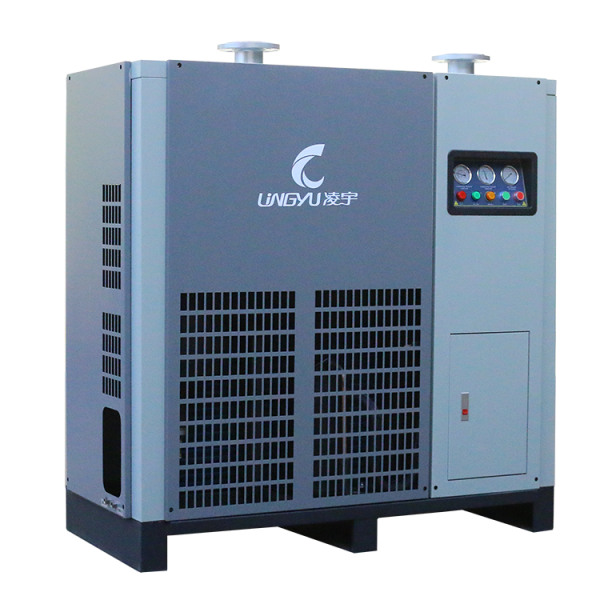

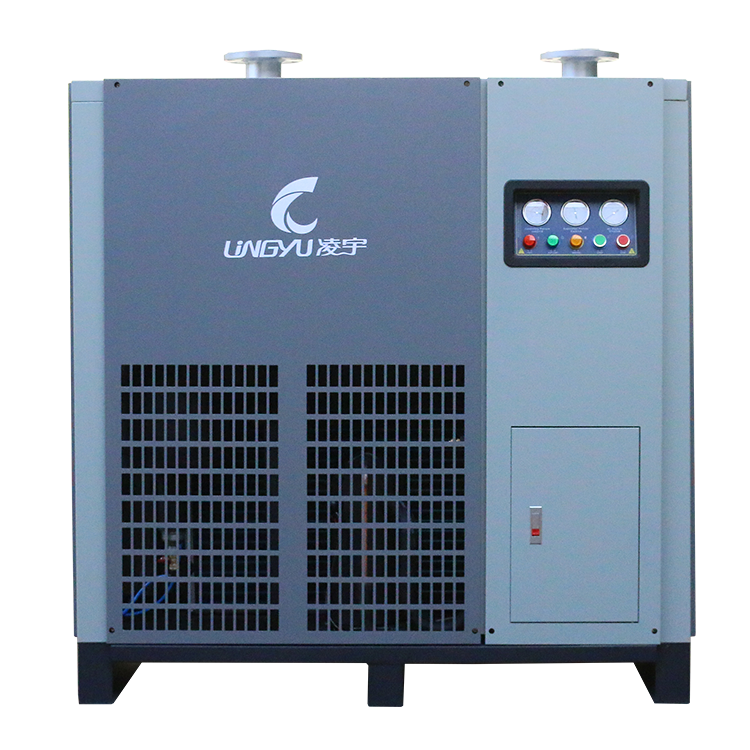

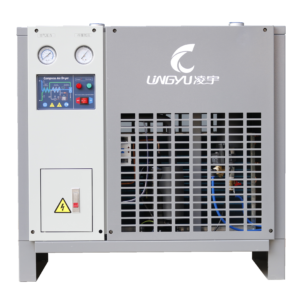

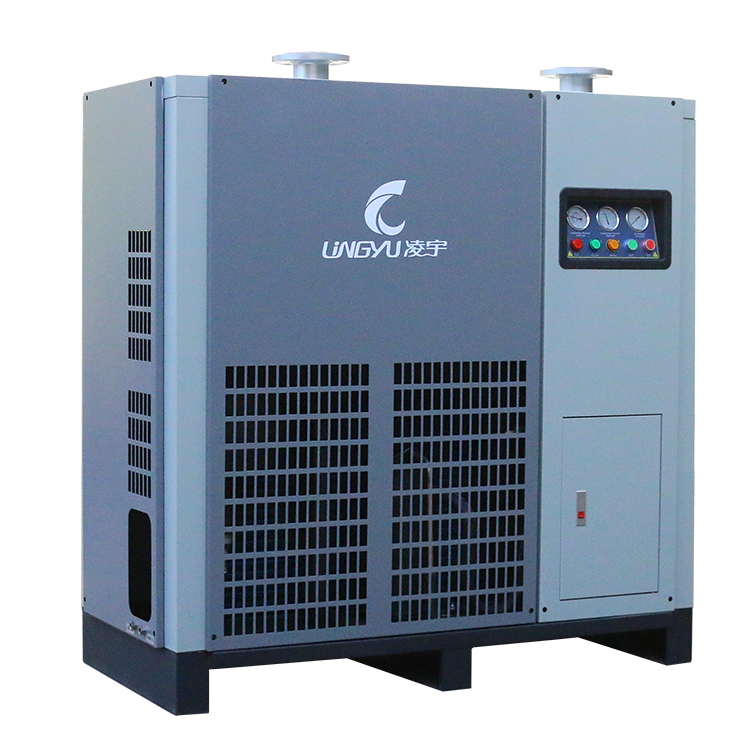

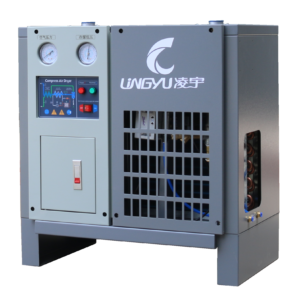

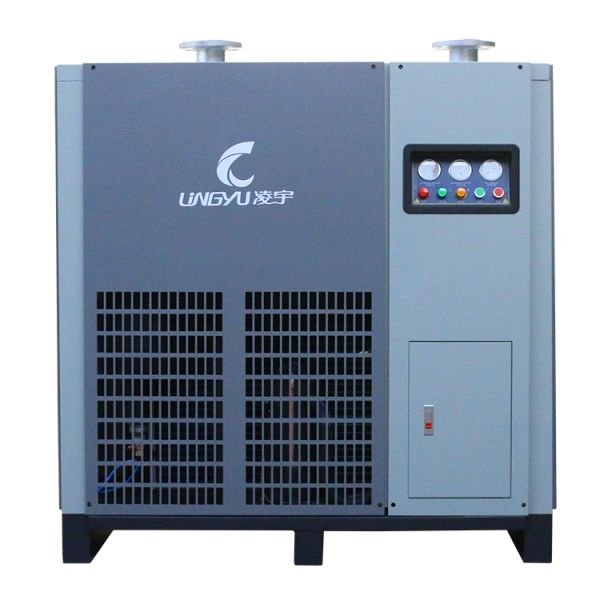

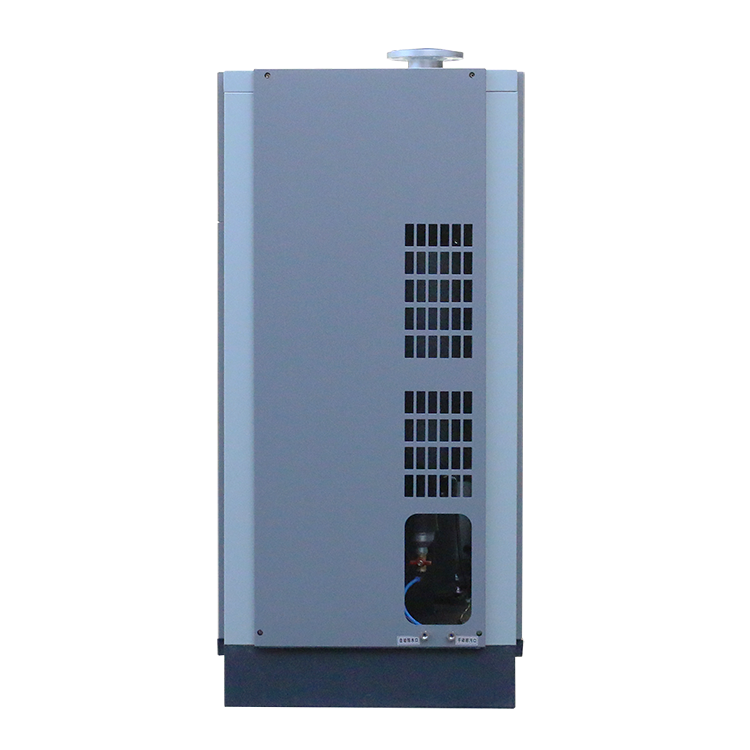

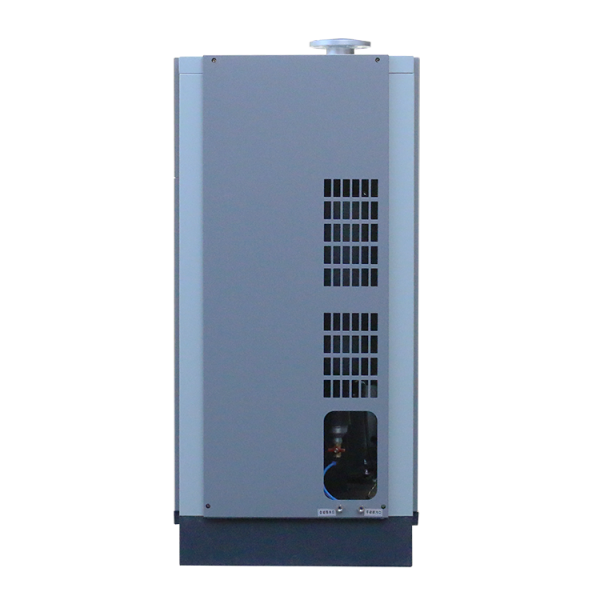

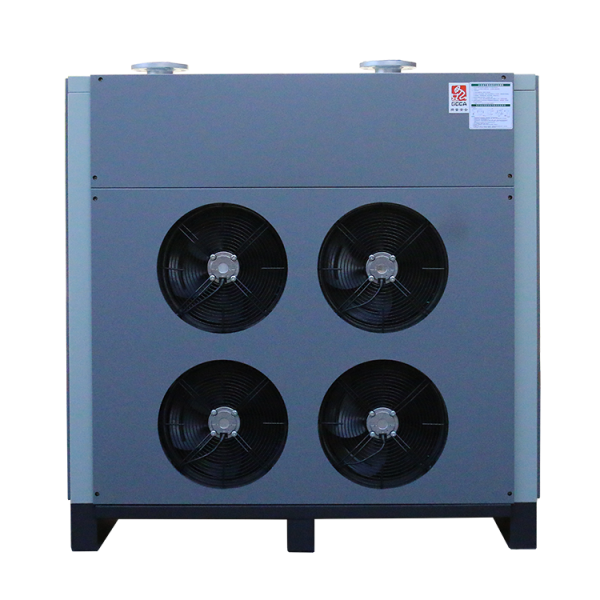

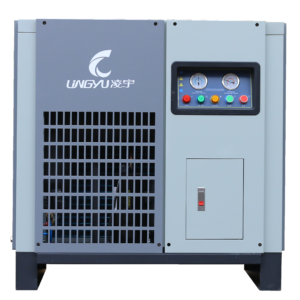

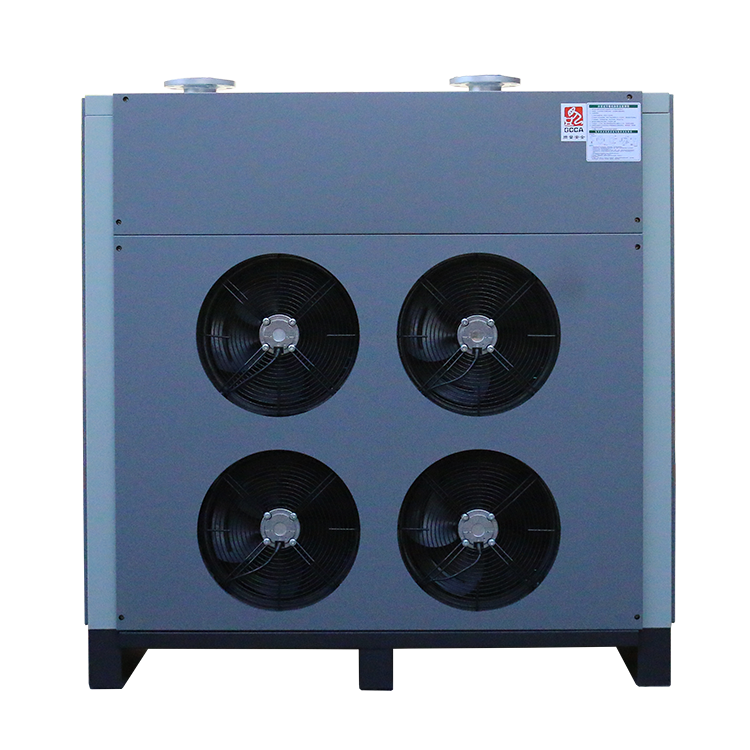

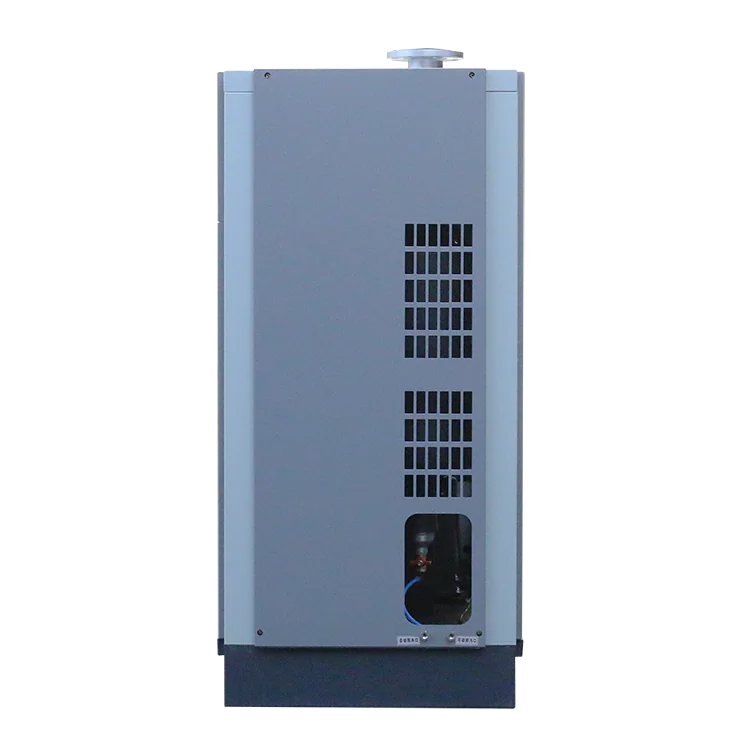

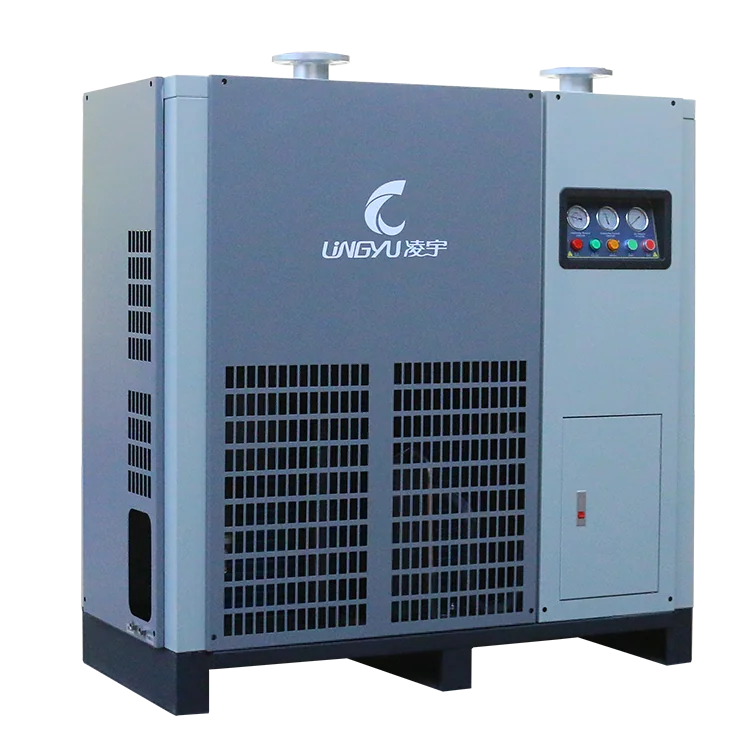

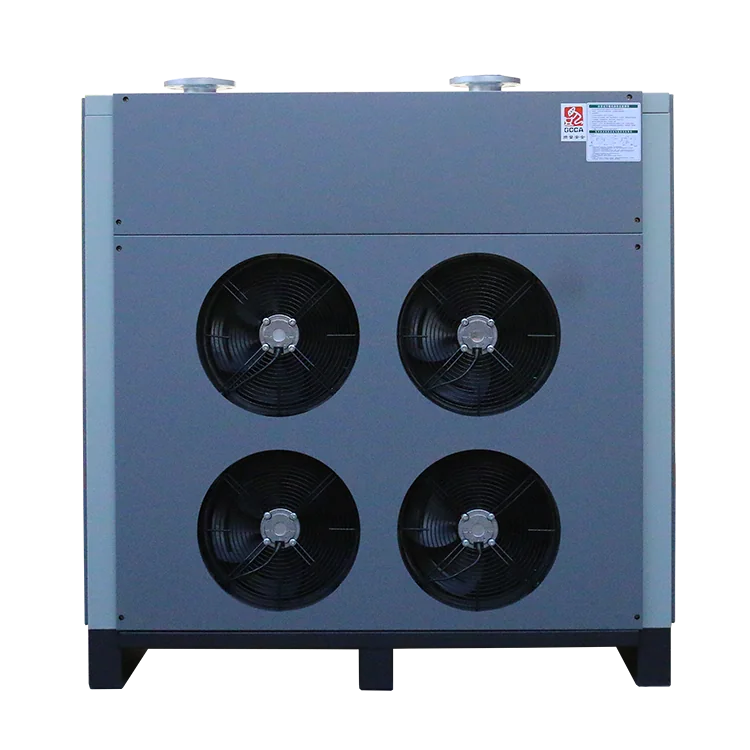

เครื่องทำลมแห้งแบบทำความเย็นชนิด Shell Tube ได้รับการออกแบบเพื่อกำจัดความชื้นออกจากลมอัดอย่างมีประสิทธิภาพ โดยใช้หลักการทำความเย็น การควบแน่น และการแยกน้ำออกจากกระแสลมอัด เพื่อให้ได้ลมอัดที่แห้งและมีเสถียรภาพสำหรับการใช้งานในระบบอุตสาหกรรม
เครื่องรุ่นนี้ใช้โครงสร้างระบายความร้อนด้วยอากาศ และถูกออกแบบให้รองรับอุณหภูมิขาเข้าสูงกว่าระบบลมอัดทั่วไป โดยสามารถรับอุณหภูมิขาเข้าได้ถึง 50°C และจำกัดสูงสุดไม่เกิน 80°C จึงเหมาะกับโรงงานที่มีภาระความร้อนสูงหรือมีอากาศแวดล้อมร้อนจัดในช่วงกลางวัน เช่น สภาพการใช้งานจริงในประเทศไทยช่วงนี้ที่หลายพื้นที่มีอุณหภูมิสูงมากและมีความชื้นแปรผันตามสภาพอากาศ。
ด้วยการออกแบบแบบ Shell Tube เครื่องสามารถรักษาจุดน้ำค้างของความดันขาออกให้อยู่ในช่วง 2℃～10℃ ได้อย่างสม่ำเสมอ พร้อมจำกัดการสูญเสียความดันภายใต้โหลดเต็มให้อยู่ในระดับต่ำ จึงช่วยลดความเสี่ยงของน้ำสะสม สนิม การกัดกร่อน และปัญหาความชื้นในอุปกรณ์ปลายทาง
เพื่อให้ เครื่องทำลมแห้งแบบทำความเย็นชนิดเปลือกและท่อ (Shell & Tube Refrigerated Air Dryer) ทำงานได้อย่างมีประสิทธิภาพ ให้ประสิทธิภาพการทำลมแห้งที่เสถียร และมีอายุการใช้งานยาวนาน ควรใช้งานภายใต้เงื่อนไขดังต่อไปนี้
- ของไหลที่รองรับ: ลมอัดและก๊าซที่ไม่กัดกร่อน
- ความดันลมเข้าพิกัด: 0.7 MPa
- ช่วงความดันที่รองรับ: 0.6–1.6 MPa (สามารถสั่งผลิตสำหรับระดับความดันอื่นได้)
- อุณหภูมิลมเข้าพิกัด: 42°C
- อุณหภูมิลมเข้าสูงสุด: ≤ 60°C
- การสูญเสียความดันที่อัตราการไหลเต็มพิกัด: < 0.015 MPa
- จุดน้ำค้างภายใต้ความดันของลมขาออก: 2°C–10°C
- อุณหภูมิแวดล้อมพิกัด: 35°C
- ช่วงอุณหภูมิแวดล้อมในการใช้งาน: 2°C–45°C
- ระบบระบายความร้อน: ระบายความร้อนด้วยอากาศ (Air-cooled)
เพื่อให้ได้ประสิทธิภาพการทำงานสูงสุด ควรติดตั้งเครื่องในบริเวณที่สะอาดและมีการระบายอากาศที่ดี พร้อมทั้งรักษาสภาวะลมเข้าที่มีความเสถียรและออกแบบระบบให้เหมาะสม ซึ่งจะช่วยรักษาประสิทธิภาพการทำลมแห้ง ลดการสูญเสียความดัน และยืดอายุการใช้งานของอุปกรณ์ได้อย่างมีประสิทธิภาพ.
ข้อมูลจำเพาะทางเทคนิค (รุ่นระบายความร้อนด้วยอากาศ)
| รุ่น | ความจุ (m³/min) | แหล่งจ่ายไฟ (V/Hz/Ph) | กำลังมอเตอร์ (kW) | ข้อต่อลมเข้า / ออก | น้ำหนักสุทธิ (kg) | ขนาดเครื่อง (ย × ก × ส, mm) |
|---|
| LY-P010A | 1.60 | 220/50/1 | 0.70 | RC1″ | 160 | 500 × 360 × 750 |
| LY-P020A | 2.60 | 220/50/1 | 0.79 | RC1″ | 225 | 500 × 380 × 750 |
| LY-P030A | 3.80 | 220/50/1 | 0.90 | RC1-1/4″ | 235 | 520 × 450 × 920 |
| LY-P050A | 6.50 | 220/50/1 | 1.20 | RC1-1/2″ | 295 | 670 × 560 × 1060 |
| LY-P075A | 10.50 | 220/50/1 | 2.00 | RC2″ | 345 | 670 × 560 × 1060 |
| LY-P0100A | 13.50 | 220/50/1 | 2.22 | RC2″ | 430 | 1010 × 760 × 1480 |
| LY-P0120A | 17.00 | 380/50/3 | 2.80 | RC2-1/2″ | 450 | 1200 × 700 × 1480 |
| LY-P0150A | 21.50 | 380/50/3 | 3.90 | DN80 | 550 | 1460 × 700 × 1480 |
| LY-PD180A | 25.00 | 380/50/3 | 4.90 | DN80 | 630 | 1460 × 740 × 1600 |
| LY-PD200A | 28.50 | 380/50/3 | 5.40 | DN80 | 680 | 1480 × 740 × 1600 |
| LY-PD250A | 32.50 | 380/50/3 | 6.50 | DN80 | 800 | 1480 × 740 × 1460 |
| LY-PD300A | 37.00 | 380/50/3 | 7.80 | DN100 | 1000 | 1640 × 840 × 1750 |
| LY-PD400A | 45.00 | 380/50/3 | 8.80 | DN100 | 1150 | 1640 × 840 × 1750 |
| LY-PD500A | 55.00 | 380/50/3 | 10.10 | DN125 | 1400 | 1740 × 840 × 1750 |
| LY-PD600A | 75.00 | 380/50/3 | 10.10 | DN125 | 1500 | 1890 × 840 × 1863 |
| LY-PD700A | 75.00 | 380/50/3 | 11.10 | DN125 | 1750 | 1890 × 950 × 2010 |
| LY-PD800A | 85.00 | 380/50/3 | 13.70 | DN125 | 1950 | 2220 × 950 × 2063 |
ข้อมูลจำเพาะทางเทคนิค (รุ่นระบายความร้อนด้วยน้ำ)
| รุ่น | ความจุ (m³/min) | แหล่งจ่ายไฟ (V/Hz/Ph) | กำลังมอเตอร์ (kW) | ข้อต่อลมเข้า / ออก | น้ำหนักสุทธิ (kg) | ขนาดเครื่อง (ย × ก × ส, mm) |
|---|
| LY-PD150W | 21.5 | 380/50/3 | 2.8 | DN80 | 1380 | 740 × 1430 × 1430 |
| LY-PD160W | 25.0 | 380/50/3 | 3.6 | DN80 | 1380 | 740 × 1430 × 1430 |
| LY-PD200W | 28.0 | 380/50/3 | 3.8 | DN80 | 1380 | 740 × 1540 × 1540 |
| LY-PD250W | 32.0 | 380/50/3 | 4.2 | DN80 | 1480 | 740 × 1540 × 1540 |
| LY-PD300W | 37.0 | 380/50/3 | 6.0 | DN100 | 1590 | 740 × 1550 × 1550 |
| LY-PD400W | 45.0 | 380/50/3 | 6.6 | DN100 | 1590 | 840 × 1700 × 1550 |
| LY-PD600W | 65.0 | 380/50/3 | 7.6 | DN125 | 1890 | 840 × 1753 × 1753 |
| LY-PD800W | 75.0 | 380/50/3 | 8.5 | DN125 | 2090 | 840 × 1753 × 1753 |
| LY-PD850W | 85.0 | 380/50/3 | 10.2 | DN125 | 2280 | 840 × 1763 × 1753 |
| LY-PD900W | 95.0 | 380/50/3 | 11.3 | DN150 | 2280 | 940 × 1763 × 1763 |
| LY-PY1100W | 110.0 | 380/50/3 | 12.9 | DN150 | 2680 | 940 × 1763 × 1863 |
| LY-PD1200W | 120.0 | 380/50/3 | 14.7 | DN150 | 2880 | 960 × 1763 × 1863 |
| LY-PD1400W | 140.0 | 380/50/3 | 14.7 | DN200 | 2000 | 1350 × 1863 × 1863 |
| LY-PD1600W | 165.0 | 380/50/3 | 16.9 | DN200 | 2200 | 1350 × 1863 × 1863 |
หมายเหตุ: หากปริมาตรอากาศเกิน 110 m³/min หรือมีข้อกำหนดพิเศษเกี่ยวกับสเปค วัสดุ หรืออุณหภูมิ กรุณาติดต่อบริษัทหรือผู้แทนจำหน่ายของเรา ข้อมูลข้างต้นใช้เพื่ออ้างอิงเท่านั้น และอาจเปลี่ยนแปลงได้โดยไม่แจ้งล่วงหน้า สำหรับสเปคอื่น ๆ กรุณาติดต่อบริษัทโดยตรง
งานเลเซอร์คัตติ้งและงานอุตสาหกรรมความแม่นยำ
เหมาะสำหรับระบบลมอัดที่ต้องการอากาศแห้งเพื่อลดปัญหาความชื้นในกระบวนการตัด ช่วยรักษาคุณภาพงานและลดผลกระทบต่ออุปกรณ์ปลายทาง
เครื่องกำเนิดโอโซนและระบบวิเคราะห์ในห้องปฏิบัติการ
เหมาะสำหรับเครื่องกำเนิดโอโซน เครื่องวิเคราะห์ในห้องปฏิบัติการ เครื่องโครมาโตกราฟแก๊ส และเครื่องสเปกโตรมิเตอร์ FTIR ที่ต้องการลมอัดแห้งและมีเสถียรภาพ
อุตสาหกรรมการแพทย์และทันตกรรม
เหมาะสำหรับคอมเพรสเซอร์อากาศทางการแพทย์และเครื่องอัดอากาศทันตกรรม ซึ่งต้องการควบคุมความชื้นในลมอัดเพื่อลดความเสี่ยงต่ออุปกรณ์และกระบวนการใช้งาน
อุตสาหกรรมอิเล็กทรอนิกส์และการทดสอบชิป
เหมาะสำหรับการทดสอบชิปอิเล็กทรอนิกส์ ระบบอัตโนมัติแบบนิวเมติก และเครื่องจักรหุ่นยนต์ที่ต้องการลมอัดแห้งเพื่อลดปัญหาการควบแน่นและเพิ่มเสถียรภาพของการผลิต
งานบริการและระบบสาธารณูปโภคเฉพาะทาง
เหมาะสำหรับระบบสปริงเกอร์แห้ง การควบคุม HVAC กลางแจ้ง ระบบประตูและล็อกของรถโดยสาร ระบบควบคุมเครื่องล้างรถ แบริ่งลม ท่อวนซิก และปั๊มอากาศ ซึ่งต้องการลมอัดแห้งอย่างต่อเนื่องและเชื่อถือได้
อุตสาหกรรมทั่วไปที่มีภาระความร้อนสูง
เหมาะสำหรับโรงงานที่มีอุณหภูมิหน้างานสูงหรือมีลมอัดขาเข้าที่ร้อนกว่าปกติ ซึ่งพบได้บ่อยในสภาพแวดล้อมการผลิตของไทยช่วงอากาศร้อนจัด โดยเครื่องรุ่นนี้ช่วยรองรับภาระดังกล่าวได้ดีกว่าเครื่องทำลมแห้งทั่วไป。
