ผู้ผลิตเครื่องทำลมแห้งแบบดูดซับชนิดโมดูลาร์

เครื่องทำลมแห้งแบบดูดซับชนิดไม่ใช้ความร้อนแบบโมดูลาร์ สำหรับระบบลมอัดที่ต้องการความยืดหยุ่น

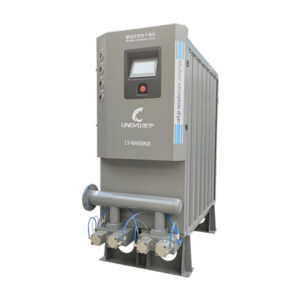

เครื่องทำลมแห้งแบบดูดซับชนิดไม่ใช้ความร้อนแบบโมดูลาร์ ผสานเทคโนโลยี Lingyu M Series modular heatless desiccant air dryers เข้ากับโครงสร้างแบบโมดูลาร์ที่กะทัดรัด เหมาะสำหรับงานที่ต้องการจุดน้ำค้างภายใต้ความดันต่ำ การติดตั้งที่ยืดหยุ่น และความสามารถในการขยายกำลังการผลิตลมอัดในอนาคต

เมื่อเปรียบเทียบกับเครื่องทำลมแห้งแบบดูดซับชนิดไม่ใช้ความร้อนแบบสองหอทั่วไป โครงสร้างแบบโมดูลาร์ช่วยให้สามารถขยายกำลังการผลิต จัดเตรียมโมดูลสำรอง และบำรุงรักษาแต่ละโมดูลได้สะดวกยิ่งขึ้น

M Series รองรับอัตราการไหลของลมตั้งแต่ 1.5–55 m³/min (ประมาณ 53–1,942 CFM) โดยมีอัตราการใช้ลมสำหรับการฟื้นฟูเฉลี่ย 5–8%

เครื่องทำลมแห้งแบบดูดซับชนิดไม่ใช้ความร้อนแบบโมดูลาร์ทำงานอย่างไร?

M Series ใช้ห้องดูดซับหลายชุดที่สลับการทำงานระหว่างกระบวนการทำลมแห้งและการฟื้นฟูสารดูดความชื้น

ในระหว่างกระบวนการดูดซับ ลมอัดที่มีความชื้นจะเข้าสู่โมดูลที่กำลังทำงานและไหลผ่านชั้นสารดูดความชื้น โดยไอน้ำจะถูกดูดซับไว้ก่อนที่ลมอัดแห้งจะถูกส่งไปยังระบบปลายทาง

ในระหว่างกระบวนการฟื้นฟู ลมอัดแห้งส่วนหนึ่งจะถูกลดความดันและส่งผ่านโมดูลที่อิ่มตัว เพื่อกำจัดความชื้นที่ถูกดูดซับไว้

ระบบจะสลับการทำงานระหว่างกลุ่มดูดซับและกลุ่มฟื้นฟูโดยอัตโนมัติ เพื่อจ่ายลมอัดแห้งได้อย่างต่อเนื่องโดยไม่ต้องใช้ฮีตเตอร์ภายนอกสำหรับการฟื้นฟู

ช่วงข้อมูลทางเทคนิคของ M Series

สำหรับกำลังการผลิตที่มากกว่า 55 m³/min หรือสภาวะการทำงานพิเศษ ควรยืนยันการกำหนดค่ารุ่นตามข้อกำหนดเฉพาะของโครงการ

กำลังการผลิตแบบโมดูลาร์และความสามารถในการขยายระบบ

M Series มีขนาดกำลังการผลิตมาตรฐานหลายระดับ ได้แก่:

1.5 · 2.5 · 3.8 · 6.5 · 10.5 · 13.5 · 17 · 21.5 · 25 · 28.5 · 37 · 41.5 · 50 · 55 m³/min

โครงสร้างแบบโมดูลาร์ช่วยให้สามารถกำหนดกำลังการผลิตของระบบตามความต้องการลมอัดในปัจจุบัน พร้อมรองรับการขยายกำลังการผลิตในอนาคต

คุณสมบัตินี้มีประโยชน์เป็นพิเศษในกรณีที่:

• คาดว่ากำลังการผลิตของโรงงานจะเพิ่มขึ้นในอนาคต
• ความต้องการลมอัดเพิ่มขึ้นเป็นระยะตามการขยายการผลิต
• มีพื้นที่ติดตั้งจำกัด
• เครื่องทำลมแห้งส่วนกลางต้องรองรับสายการผลิตหลายสาย
• กระบวนการสำคัญต้องการกำลังสำรอง

ควรพิจารณาความสามารถในการขยายระบบตั้งแต่ขั้นตอนการออกแบบเริ่มต้น รวมถึง manifold ระบบควบคุม ระบบท่อ และพื้นที่ติดตั้งที่เตรียมไว้สำหรับอนาคต

ระบบสำรอง N+1 และกำลังสำรอง

สำหรับระบบลมอัดที่มีความสำคัญสูง เครื่องทำลมแห้งแบบโมดูลาร์สามารถกำหนดค่าให้มีโมดูลสำรองเพิ่มเติมได้

การกำหนดค่าแบบ N+1 โดยทั่วไปจะใช้จำนวนโมดูลที่จำเป็นสำหรับรองรับอัตราการไหลปกติ พร้อมเพิ่มอีกหนึ่งโมดูลเป็นโมดูลสำรอง

ตัวอย่าง:

โมดูลที่ต้องใช้งาน 4 ชุด + โมดูลสำรอง 1 ชุด = การกำหนดค่า N+1

การกำหนดค่านี้ช่วยให้ระบบสามารถรักษาความสามารถในการจ่ายลมแห้งได้ในขณะที่โมดูลหนึ่งกำลังได้รับการบำรุงรักษา โดยมีเงื่อนไขว่าเครื่องทำลมแห้งทั้งระบบ manifold ระบบควบคุม และความสามารถในการรองรับอัตราการไหล ได้รับการออกแบบให้รองรับระบบสำรองอย่างเหมาะสม

ดังนั้น M Series จึงเหมาะสำหรับงานที่ให้ความสำคัญกับ ความยืดหยุ่นในการบำรุงรักษาและความต่อเนื่องของการจ่ายลมอัด มากกว่าการลดต้นทุนอุปกรณ์เริ่มต้นให้ต่ำที่สุด

ข้อดีด้านการบำรุงรักษาของโครงสร้างแบบโมดูลาร์

โครงสร้างแบบโมดูลาร์ช่วยให้เข้าถึงส่วนดูดซับแต่ละส่วนได้ง่ายกว่าเมื่อเปรียบเทียบกับระบบถังแรงดันขนาดใหญ่แบบทั่วไป

ขึ้นอยู่กับการกำหนดค่าของระบบ งานบำรุงรักษาสามารถประกอบด้วย:

• การตรวจสอบแต่ละโมดูล
• การเปลี่ยนสารดูดความชื้น
• การบำรุงรักษาวาล์ว
• การสลับใช้งานโมดูลสำรอง
• การขยายกำลังการผลิต
• การเปลี่ยนโมดูล

M Series ยังใช้โครงสร้างแบบบูรณาการที่กะทัดรัด ช่วยลดพื้นที่ติดตั้งและทำให้สามารถเข้าถึงอุปกรณ์ได้ง่ายขึ้นในห้องเครื่องอัดอากาศที่มีพื้นที่จำกัด

เครื่องทำลมแห้งแบบโมดูลาร์ vs เครื่องทำลมแห้งแบบ Heatless ทั่วไป

เครื่องทำลมแห้งแบบโมดูลาร์ไม่ได้เป็นตัวเลือกที่ดีที่สุดสำหรับทุกระบบเสมอไป

สำหรับระบบที่มีอัตราการไหลสูง มีกำลังการผลิตคงที่ และไม่ต้องการระบบสำรอง เครื่องทำลมแห้งแบบดูดซับชนิด Heatless หรือ Heated แบบทั่วไปอาจเป็นทางเลือกที่ง่ายกว่า

สำหรับระบบที่ให้ความสำคัญกับ ความสามารถในการขยาย การติดตั้งที่กะทัดรัด ความสะดวกในการบำรุงรักษา หรือระบบสำรอง โครงสร้างแบบโมดูลาร์มีข้อได้เปรียบอย่างชัดเจน

จุดน้ำค้างภายใต้ความดันและปริมาณลม Purge

M Series ให้จุดน้ำค้างภายใต้ความดันของลมออกมาตรฐานที่ ≤-20°C และสามารถเลือกแบบ ≤-40°C ได้

ปริมาณลมสำหรับการฟื้นฟูอยู่ที่ประมาณ 5–8% ซึ่งต่ำกว่าค่าเฉลี่ย 8–14% ที่ระบุสำหรับ Lingyu CH / HH Series แบบ Heatless ทั่วไป

ตัวอย่าง สำหรับอัตราการไหลของลมเข้า 50 m³/min:

• Purge 5% ≈ 2.5 m³/min
• Purge 8% ≈ 4.0 m³/min

ลม Purge เป็นลมที่ผ่านการอัดมาแล้ว ดังนั้นจึงควรนำปริมาณลมส่วนนี้มาคำนวณในการประเมินอัตราการไหลรวมของระบบและต้นทุนการดำเนินงาน

วิธีเลือกเครื่องทำลมแห้งแบบดูดซับชนิดโมดูลาร์

พารามิเตอร์สำคัญในการเลือก ได้แก่:

• อัตราการไหลของลม: CFM, SCFM หรือ m³/min
• แรงดันใช้งาน
• อุณหภูมิลมเข้า
• PDP ที่ต้องการ
• ปริมาณลมสำหรับการฟื้นฟู
• ความต้องการลมอัดในปัจจุบัน
• กำลังการผลิตสำหรับการขยายในอนาคต
• จำนวนโมดูลที่ใช้งาน
• ความต้องการโมดูลสำรอง / N+1
• พื้นที่ติดตั้งที่มีอยู่
• กลยุทธ์การบำรุงรักษา

สำหรับงานที่ต้องการ PDP ≤-40°C ควรยืนยันการกำหนดค่าแบบจุดน้ำค้างต่ำเพิ่มเติมในขั้นตอนการเลือกรุ่น

สำหรับระบบที่มีอัตราการไหลใกล้หรือมากกว่า 55 m³/min ควรพิจารณาเปรียบเทียบกับระบบ Heatless แบบทั่วไป, Externally Heated, Blower Heated หรือ HOC ตามข้อกำหนดด้านอัตราการไหลและต้นทุนการดำเนินงาน

คำถามที่พบบ่อย

M Series มีช่วงกำลังการผลิตเท่าใด?

M Series มาตรฐานครอบคลุมอัตราการไหลตั้งแต่ 1.5–55 m³/min หรือประมาณ 53–1,942 CFM

สามารถให้จุดน้ำค้างภายใต้ความดันได้เท่าใด?

จุดน้ำค้างภายใต้ความดันของลมออกมาตรฐานอยู่ที่ ≤-20°C และมีตัวเลือก ≤-40°C

ใช้ลมสำหรับการฟื้นฟูเท่าใด?

M Series ระบุปริมาณลมสำหรับการฟื้นฟูประมาณ 5–8% ภายใต้สภาวะการทำงานที่กำหนด

สามารถขยายเครื่องทำลมแห้งแบบโมดูลาร์ในอนาคตได้หรือไม่?

ได้ หากระบบได้รับการออกแบบให้รองรับการขยายตั้งแต่ต้น โดยควรพิจารณาความสามารถของ manifold ระบบควบคุม ระบบท่อ พื้นที่ติดตั้ง และจำนวนโมดูลที่อาจเพิ่มขึ้นในอนาคตตั้งแต่ขั้นตอนการออกแบบเริ่มต้น

สามารถกำหนดค่าเป็นระบบสำรอง N+1 ได้หรือไม่?

ได้ ระบบแบบโมดูลาร์สามารถออกแบบให้มีโมดูลสำรองเพิ่มเติมได้ โดยการกำหนดค่า N+1 ที่เหมาะสมควรได้รับการออกแบบตามอัตราการไหลที่ระบบต้องการและกำลังการผลิตของแต่ละโมดูล

M Series ใช้สารดูดความชื้นชนิดใด?
