เครื่องทำความเย็นล่วงหน้า (Pre-Cooler)
เครื่องทำความเย็นล่วงหน้าช่วยลดอุณหภูมิของอากาศอัดที่มีอุณหภูมิสูง เพื่อให้ได้ประสิทธิภาพการถ่ายเทความร้อนสูงภายในโครงสร้างที่กะทัดรัด ระบบจึงใช้ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบ (Plate-Fin Heat Exchanger) ซึ่งผลิตจากอะลูมิเนียมอัลลอยด์ มีคุณสมบัติในการนำความร้อนที่ดีเยี่ยม ให้ประสิทธิภาพการถ่ายเทความร้อนสูง และมีโครงสร้างขนาดกะทัดรัด
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น 3-in-1 ประสิทธิภาพสูง
เครื่องแลกเปลี่ยนความร้อนแบบแผ่น 3-in-1 ได้รับการออกแบบและพัฒนาขึ้นเป็นพิเศษสำหรับผลิตภัณฑ์ซีรีส์นี้ โดยมีจุดเด่นด้านการสูญเสียแรงดันต่ำและพื้นที่แลกเปลี่ยนความร้อนขนาดใหญ่ ซึ่งมีพื้นที่แลกเปลี่ยนความร้อน มากกว่าเครื่องแลกเปลี่ยนความร้อนแบบแผ่น 3-in-1 ทั่วไปที่มีความสามารถในการรองรับอัตราการไหลของอากาศเท่ากันมากกว่า 30%
ระบบควบคุมด้วยอินเวอร์เตอร์ปรับความถี่
โปรแกรมควบคุมได้รับการปรับแต่งเป็นพิเศษสำหรับผลิตภัณฑ์ซีรีส์นี้ ให้ความแม่นยำในการควบคุมสูง การตอบสนองรวดเร็ว และสามารถตรวจสอบพารามิเตอร์ต่าง ๆ แบบเรียลไทม์ได้อย่างครอบคลุม พารามิเตอร์ที่ตรวจสอบประกอบด้วย อุณหภูมิอากาศอัดขาเข้าและขาออก, จุดน้ำค้างภายใต้ความดัน, แรงดันอากาศอัด, อุณหภูมิการระเหย, อุณหภูมิการควบแน่น, อุณหภูมิทางดูด, แรงดันการระเหย, แรงดันการควบแน่น และอุณหภูมิทางจ่ายของสารทำความเย็น ผลิตภัณฑ์ทั้งซีรีส์ติดตั้ง อินเทอร์เฟซการสื่อสาร RS-485 เป็นอุปกรณ์มาตรฐาน
คอมเพรสเซอร์แบบปรับความถี่
เพื่อเพิ่มความเสถียรในการทำงาน ผลิตภัณฑ์ทั้งซีรีส์ติดตั้ง คอมเพรสเซอร์อินเวอร์เตอร์ DC แบบแม่เหล็กถาวร Mitsubishi คอมเพรสเซอร์มีคุณสมบัติการทำงานที่ราบรื่น ช่วงความถี่กว้าง และระดับเสียงต่ำ โรเตอร์ภายในผ่านการเคลือบ สารป้องกันการสึกหรอ ช่วยให้สามารถรักษาประสิทธิภาพการทำงานที่เสถียรได้แม้ทำงานด้วยความเร็วสูงมาก
เพื่อให้ เครื่องทำลมแห้งแบบทำความเย็นชนิดอินเวอร์เตอร์ (Frequency Conversion Refrigerated Air Dryer) ทำงานได้อย่างมีเสถียรภาพ มีประสิทธิภาพสูง และมีอายุการใช้งานยาวนาน ควรใช้งานภายใต้เงื่อนไขที่แนะนำดังต่อไปนี้
- ของไหลที่ใช้ได้: ลมอัด (Compressed Air) และก๊าซที่ไม่กัดกร่อนและไม่ติดไฟ
- ความดันลมขาเข้าที่กำหนด: 0.7 MPa (รองรับช่วง 0.6–1.0 MPa และสามารถปรับแต่งสำหรับแรงดันใช้งานอื่นได้ตามความต้องการ)
- อุณหภูมิลมขาเข้าที่กำหนด: 45°C (อุณหภูมิสูงสุดของลมขาเข้าไม่เกิน 80°C)
- จุดน้ำค้างภายใต้ความดัน (Pressure Dew Point): 2°C–10°C
- แรงดันตกคร่อมขาออก: < 0.01 MPa
- อุณหภูมิสภาพแวดล้อมที่กำหนด: 35°C (ช่วงอุณหภูมิที่สามารถใช้งานได้ 2–45°C)
- ระบบระบายความร้อน: ระบายความร้อนด้วยอากาศ (Air-cooled) / ระบายความร้อนด้วยน้ำ (Water-cooled) (เลือกได้)
เพื่อให้ได้ประสิทธิภาพการทำลมแห้งสูงสุด ควรติดตั้งเครื่องในบริเวณที่มีการระบายอากาศที่ดี และมีสภาวะลมขาเข้าที่เสถียร พร้อมติดตั้งระบบกรองอากาศล่วงหน้าที่เหมาะสม เพื่อปกป้องระบบแลกเปลี่ยนความร้อนภายใน ช่วยให้การแยกน้ำควบแน่นมีประสิทธิภาพอย่างต่อเนื่อง และยืดอายุการใช้งานของอุปกรณ์ในระยะยาว

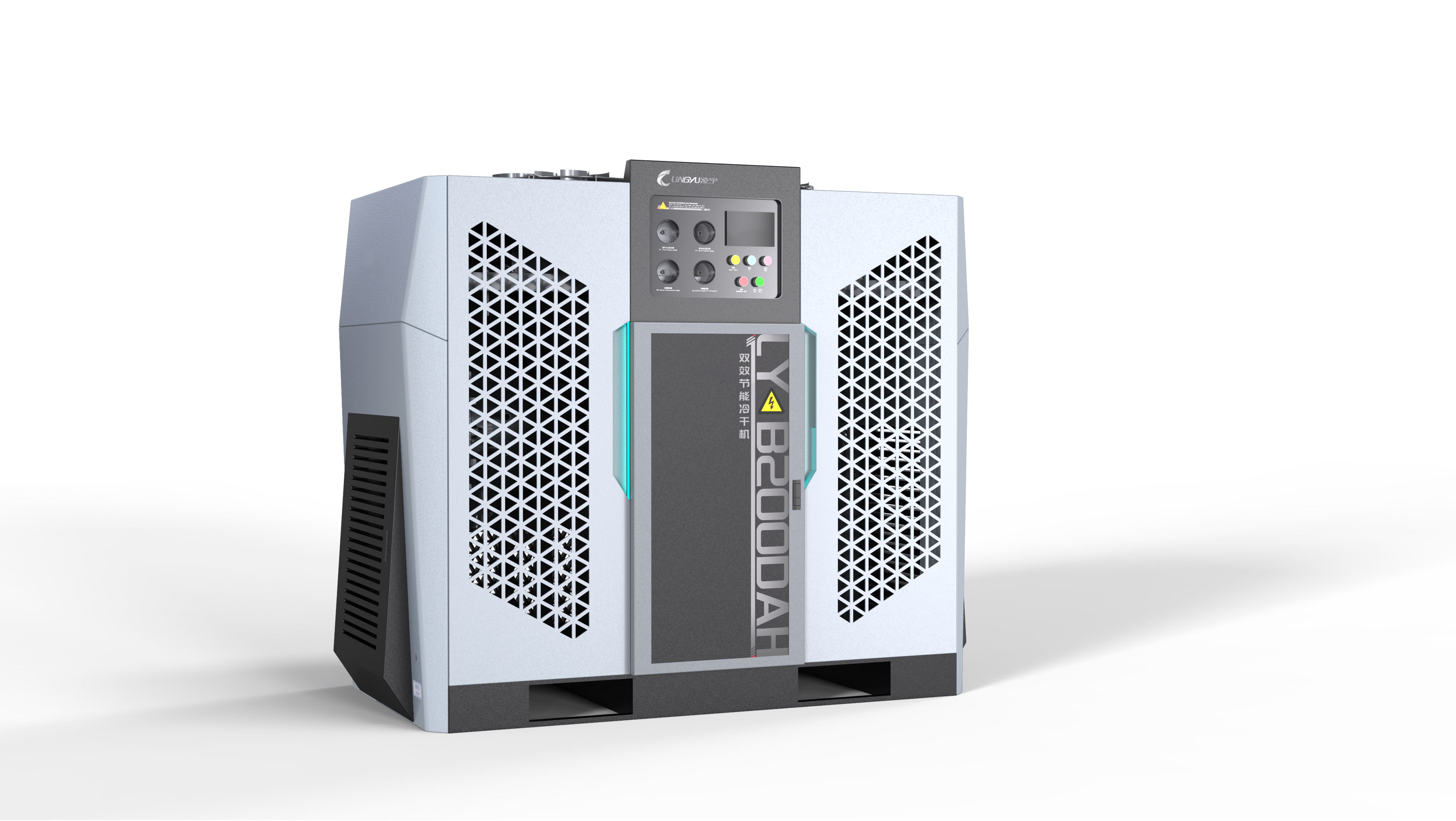

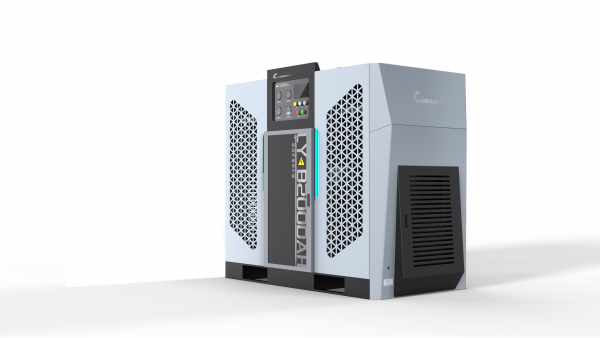

เครื่องดักฝุ่นแบบไซโคลน ซีรีส์ PB (PB Series Cyclone Dust Collector)
| รุ่น | อัตราการไหลของลม (m³/min) | กำลังมอเตอร์ (kW) | ขนาดทางเข้า | น้ำหนัก (kg) | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|

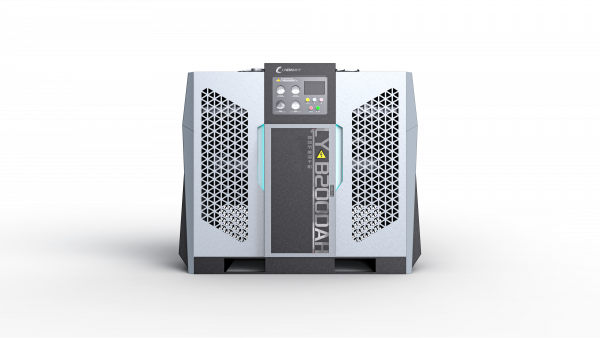

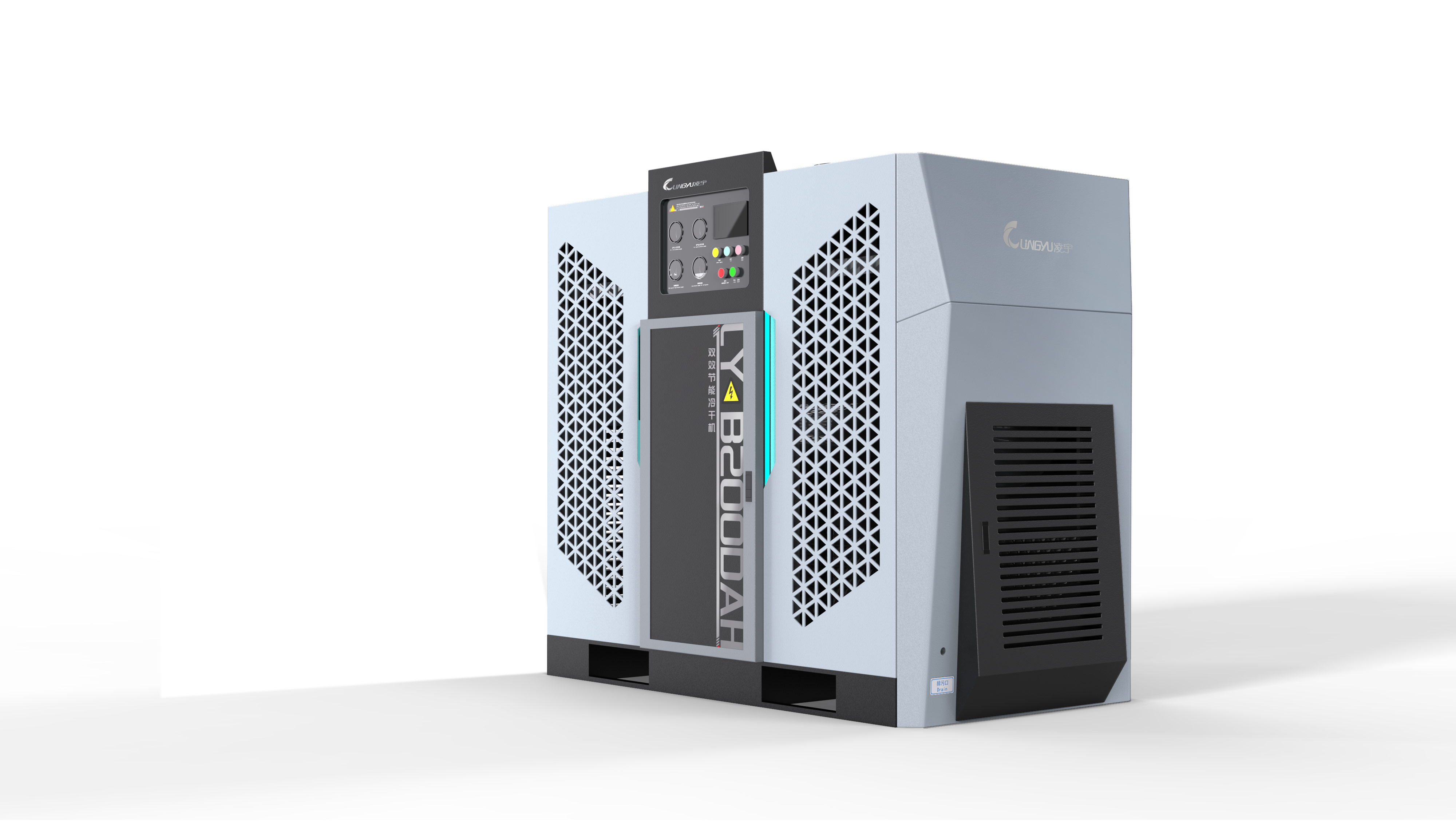

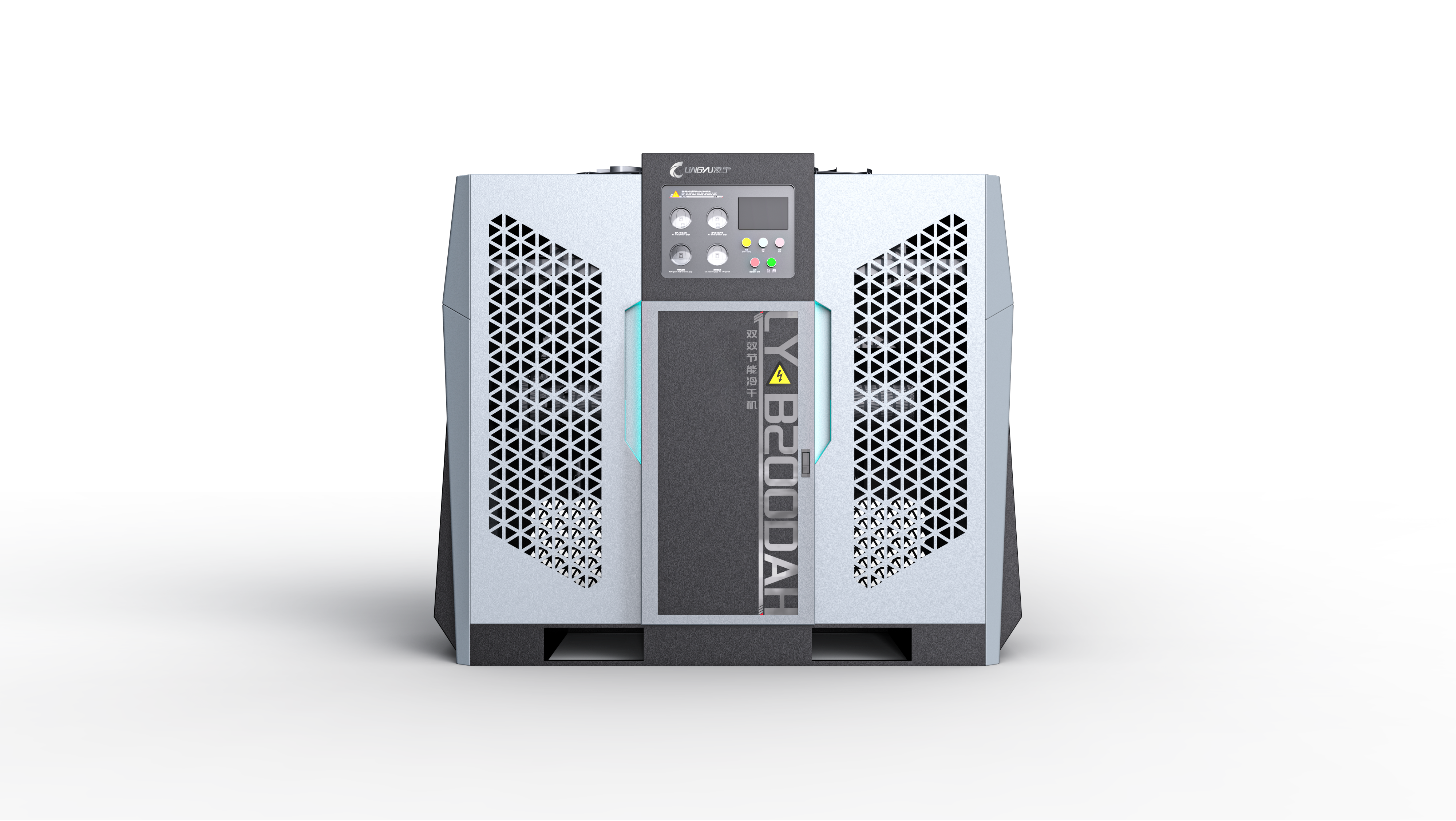

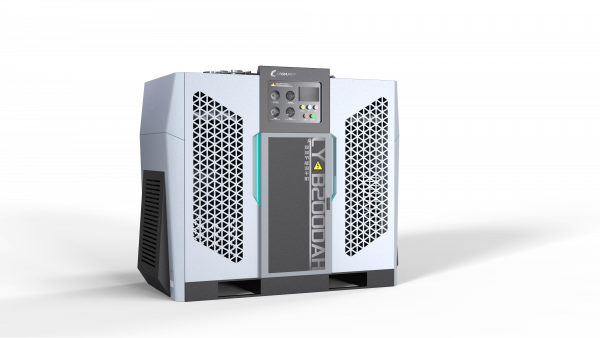

| LY-PB200AH | 28.5 | 1.5–5.5 | DN80 | 310 | 1500 × 950 × 1600 |
| LY-PB250AH | 32.0 | 1.5–6.2 | DN80 | 340 | 1500 × 950 × 1600 |
| LY-PB300AH | 37.0 | 2.1–7.8 | DN100 | 420 | 1750 × 1050 × 1825 |
| LY-PB400AH | 45.0 | 2.5–9.2 | DN100 | 460 | 1750 × 1050 × 1825 |
| LY-PB500AH | 55.0 | 3.1–10.5 | DN125 | 530 | 2100 × 1050 × 2000 |
| LY-PB600AH | 65.0 | 3.5–11.8 | DN125 | 585 | 2100 × 1050 × 2000 |
| LY-PB700AH | 75.0 | 3.8–14.5 | DN125 | 690 | 2200 × 1200 × 2180 |
| LY-PB800AH | 85.0 | 4.2–15.8 | DN125 | 720 | 2200 × 1200 × 2180 |
| LY-PB900AH | 90.0 | 5.0–18.5 | DN150 | 810 | 2400 × 1400 × 2410 |
| LY-PB1000AH | 100.0 | 6.2–21.5 | DN150 | 855 | 2400 × 1400 × 2410 |
| LY-PB1100AH | 110.0 | 6.5–23.5 | DN150 | 890 | 2400 × 1400 × 2410 |
| LY-PB1200AH | 120.0 | 7.0–24.5 | DN150 | 925 | 2400 × 1400 × 2410 |
เครื่องดักฝุ่นแบบไซโคลน ซีรีส์ PB รุ่นระบายความร้อนด้วยอากาศ / ระบายความร้อนด้วยน้ำ
| รุ่น / ข้อมูลจำเพาะ | อัตราการไหลของลม (m³/min) | กำลังไฟฟ้าเข้า (kW) | ขนาดข้อต่อ | น้ำหนัก (A/W, kg) | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|
| LY-PB100AN/WN | 13.5 | 1.1–3.5 | DN65 | 220 / 230 | 1250 × 800 × 1400 |
| LY-PB120AN/WN | 17.5 | 1.25–4.2 | DN65 | 245 / 255 | 1400 × 800 × 1600 |
| LY-PB150AN/WN | 22.0 | 1.4–5.1 | DN80 | 255 / 265 | 1400 × 800 × 1600 |
| LY-PB200AN/WN | 28.5 | 1.5–5.8 | DN80 | 280 / 280 | 1500 × 950 × 1600 |
| LY-PB250AN/WN | 32.0 | 1.52–6.2 | DN80 | 295 / 310 | 1500 × 950 × 1600 |
| LY-PB300AN/WN | 37.0 | 2.1–7.8 | DN100 | 350 / 365 | 1750 × 1050 × 1825 |
| LY-PB400AN/WN | 45.0 | 2.5–9.2 | DN100 | 380 / 390 | 1750 × 1050 × 1825 |
| LY-PB500AN/WN | 55.0 | 3.1–10.5 | DN125 | 450 / 465 | 2100 × 1050 × 2000 |
| LY-PB600AN/WN | 65.0 | 3.5–11.8 | DN125 | 480 / 490 | 2100 × 1050 × 2000 |
| LY-PB700AN/WN | 75.0 | 3.8–14.5 | DN125 | 580 / 585 | 2200 × 1200 × 2180 |
| LY-PB800AN/WN | 85.0 | 4.2–15.8 | DN125 | 610 / 620 | 2200 × 1200 × 2180 |
| LY-PB900AN/WN | 90.0 | 5.0–18.5 | DN150 | 715 / 730 | 2400 × 1400 × 2410 |
| LY-PB1000AN/WN | 100.0 | 6.2–21.5 | DN150 | 750 / 770 | 2400 × 1400 × 2410 |
| LY-PB1100AN/WN | 110.0 | 6.5–23.5 | DN150 | 780 / 820 | 2400 × 1400 × 2410 |
| LY-PB1200AN/WN | 120.0 | 7.0–24.5 | DN150 | 810 / 850 | 2400 × 1400 × 2410 |
หมายเหตุ: หากปริมาณอากาศมากกว่า 120 m³/นาที หรือมีสเปคพิเศษ วัสดุ หรือความต้องการอุณหภูมิ กรุณาติดต่อบริษัทหรือผู้จัดจำหน่ายของเรา ข้อมูลด้านบนเป็นข้อมูลอ้างอิง สามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้งล่วงหน้า สำหรับสเปคอื่น ๆ กรุณาติดต่อเราโดยตรง
งานตัดเลเซอร์และงานอุตสาหกรรมความแม่นยำ
เหมาะสำหรับระบบลมอัดที่ต้องการการสูญเสียความดันต่ำมาก เพื่อช่วยรักษาเสถียรภาพของแรงดันลมและลดผลกระทบจากความชื้นต่อคุณภาพของกระบวนการตัดหรือการทำงานของอุปกรณ์
เครื่องวิเคราะห์ในห้องปฏิบัติการและระบบวิเคราะห์ก๊าซ
เหมาะสำหรับเครื่องกำเนิดโอโซน เครื่องโครมาโตกราฟแก๊ส FTIR และระบบ CEMS ที่ต้องการลมอัดแห้งและสะอาดอย่างสม่ำเสมอ
อุตสาหกรรมอิเล็กทรอนิกส์และการทดสอบชิป
เหมาะสำหรับการทดสอบชิปอิเล็กทรอนิกส์ การอบแห้งคลื่นนำ และกระบวนการที่ไวต่อการควบแน่น ซึ่งต้องการลมอัดที่มีจุดน้ำค้างคงที่และสะอาด
การแพทย์และทันตกรรม
เหมาะสำหรับเครื่องอัดอากาศทางการแพทย์และเครื่องอัดอากาศสำหรับทันตกรรม ที่ต้องการลมอัดแห้งเพื่อลดความเสี่ยงจากความชื้นและสิ่งปนเปื้อนในระบบ
ระบบอัตโนมัติแบบนิวเมติกและเครื่องจักรหุ่นยนต์
เหมาะสำหรับระบบลมอัตโนมัติ เครื่องจักรหุ่นยนต์ แบริ่งอากาศ และปั๊มที่ใช้ลม ซึ่งต้องการลมอัดแห้งเพื่อเพิ่มเสถียรภาพของการทำงานและยืดอายุการใช้งานอุปกรณ์
งานวิศวกรรมและระบบสาธารณูปโภคเฉพาะทาง
เหมาะสำหรับระบบสปริงเกอร์แห้ง การควบคุม HVAC กลางแจ้ง ระบบประตูและล็อกของรถโดยสาร เครื่องพิมพ์กราฟิก และระบบควบคุมเครื่องล้างรถ ที่ต้องการลมอัดแห้งและเสถียรภายใต้การใช้งานต่อเนื่อง
