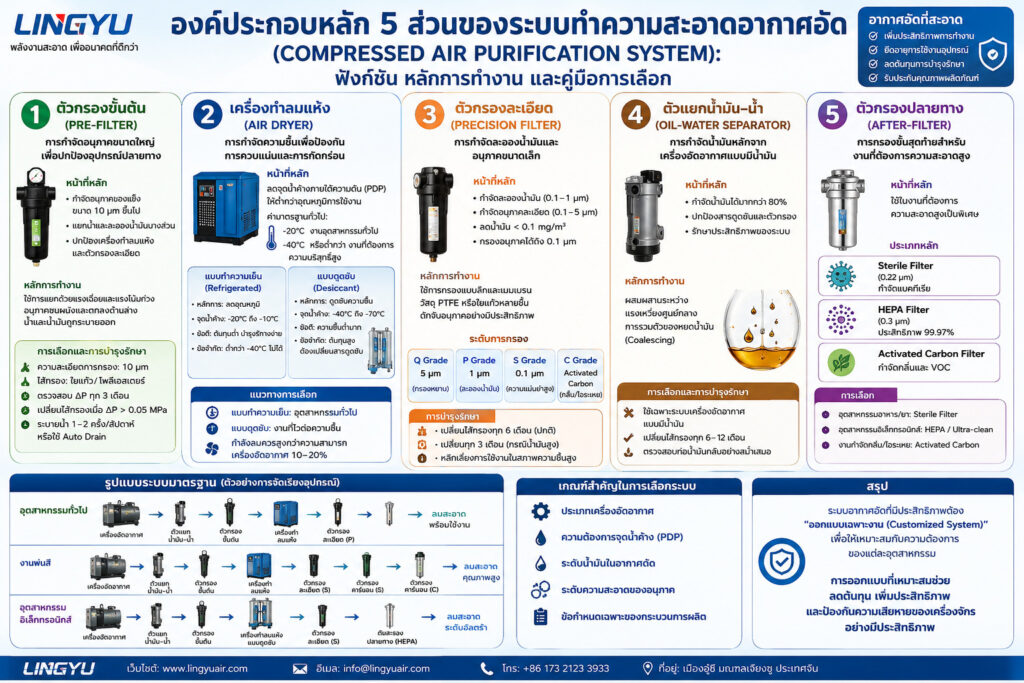

5 องค์ประกอบหลักของระบบทำลมอัดให้บริสุทธิ์: หน้าที่ หลักการทำงาน และคู่มือการเลือก

ลมอัดไม่ใช่ “ก๊าซสะอาด” แต่อย่างใด ลมที่ออกจากเครื่องอัดอากาศอาจมีสิ่งปนเปื้อน เช่น ไอน้ำ ความชื้นที่ควบแน่น ละอองน้ำมัน ฝุ่น และอนุภาคของแข็ง

หากจ่ายลมอัดที่ไม่ได้ผ่านการปรับสภาพไปยังอุปกรณ์นิวแมติกหรือกระบวนการที่มีความละเอียดอ่อนโดยตรง อาจทำให้เกิดการกัดกร่อน การสึกหรอของส่วนประกอบ อุปกรณ์ขัดข้อง และปัญหาด้านคุณภาพผลิตภัณฑ์

ระบบทำลมอัดให้บริสุทธิ์（Compressed Air Purification System）จะเปลี่ยนลมอัดที่มีสิ่งปนเปื้อนให้เป็นลมอัดที่สะอาด แห้ง และเชื่อถือได้มากขึ้น ผ่านการทำงานร่วมกันของส่วนประกอบปรับสภาพหลายประเภท

คู่มือนี้อธิบายองค์ประกอบสำคัญ 5 ส่วนของระบบทำลมอัดให้บริสุทธิ์ รวมถึงหน้าที่ หลักการทำงาน ข้อพิจารณาในการเลือก และข้อกำหนดด้านการบำรุงรักษา

1. ไส้กรองขั้นต้น

หน้าที่หลัก: ปกป้องอุปกรณ์ปลายทาง

ไส้กรองขั้นต้น（Pre-Filter）เป็นขั้นตอนแรกที่สำคัญในระบบปรับสภาพลมอัด

หน้าที่หลัก ได้แก่:

• กำจัดอนุภาคของแข็งออกจากลมอัด
• ลดน้ำเหลวและละอองน้ำมันตามความเหมาะสม
• ปกป้องเครื่องทำลมแห้งและไส้กรองปลายทางจากการปนเปื้อนมากเกินไป
• ลดภาระของสิ่งปนเปื้อนที่เข้าสู่ขั้นตอนการทำลมให้บริสุทธิ์ถัดไป

ระดับการกรองที่ต้องการขึ้นอยู่กับประเภทของเครื่องอัดอากาศ ระบบแยกสิ่งปนเปื้อนต้นทาง รูปแบบเครื่องทำลมแห้ง และข้อกำหนดด้านคุณภาพลมอัดขั้นสุดท้าย

หลักการทำงานของไส้กรองลมอัดขั้นต้น

ไส้กรองลมอัดอาจใช้การแยกเชิงกล（Mechanical Separation）ร่วมกับการกรองแบบรวมตัว（Coalescing Filtration）

ขึ้นอยู่กับการออกแบบไส้กรอง อนุภาคจะถูกดักจับภายในวัสดุกรอง ขณะที่หยดของเหลวขนาดเล็กจะรวมตัวกันเป็นหยดที่มีขนาดใหญ่ขึ้น

จากนั้นของเหลวที่สะสมจะเคลื่อนลงสู่ด้านล่างของตัวเรือนไส้กรองและถูกระบายออกผ่านระบบระบายน้ำควบแน่น

กลไกการแยกที่แน่นอนขึ้นอยู่กับประเภทและเกรดของไส้กรอง

การเลือกและบำรุงรักษาไส้กรองขั้นต้น

ไม่ควรใช้ค่าความละเอียดในการกรองเพียงค่าเดียวกับไส้กรองขั้นต้นทุกระบบ

ควรเลือกไส้กรองตาม:

• สิ่งปนเปื้อนที่ต้องกำจัด
• ประเภทเครื่องอัดอากาศ
• อุปกรณ์ปลายทาง
• คุณภาพลมที่ต้องการ
• สภาวะการทำงาน

ไส้กรองลมอัดความละเอียดสูงของ Lingyu มีเกรดการกรองหลายระดับสำหรับขั้นตอนการปรับสภาพที่แตกต่างกัน

การบำรุงรักษาควรพิจารณาจากสภาพการทำงานจริง การระบายน้ำควบแน่น แนวโน้มความดันต่าง（Differential Pressure）และคำแนะนำของผู้ผลิตไส้กรอง

หลีกเลี่ยงการใช้กฎตายตัว เช่น ต้องเปลี่ยนไส้กรองทุกจำนวนเดือนที่กำหนด หรือเปลี่ยนเมื่อแรงดันตกถึงค่าคงที่เดียวกันในระบบลมอัดทุกระบบ

2. เครื่องทำลมแห้ง

หน้าที่หลัก: กำจัดความชื้นและควบคุมจุดน้ำค้างภายใต้ความดัน

ความชื้นเป็นหนึ่งในสิ่งปนเปื้อนที่สำคัญที่สุดในระบบลมอัด

เมื่อลมอัดเย็นลง ไอน้ำอาจควบแน่นเป็นน้ำเหลว ซึ่งอาจทำให้เกิด:

• การกัดกร่อนของท่อ
• สนิมภายในส่วนประกอบนิวแมติก
• ปัญหาเกี่ยวกับระบบควบคุมและเครื่องมือวัด
• ปัญหาด้านคุณภาพการผลิต

หน้าที่หลักของเครื่องทำลมแห้ง（Air Dryer）คือการลดปริมาณความชื้นในลมอัดให้ได้จุดน้ำค้างภายใต้ความดัน（Pressure Dew Point หรือ PDP）ที่เหมาะสมกับกระบวนการปลายทางและสภาพแวดล้อม

ดังนั้น ควรเลือกจุดน้ำค้างภายใต้ความดันที่เหมาะสมตามการใช้งานจริง แทนการกำหนดค่าเดียวให้กับระบบอุตสาหกรรมทั้งหมด

เครื่องทำลมแห้งแบบใช้สารทำความเย็น

เครื่องทำลมแห้งแบบใช้สารทำความเย็น（Refrigerated Air Dryer）กำจัดความชื้นด้วยการลดอุณหภูมิของลมอัด

กระบวนการโดยทั่วไปคือ:

การลดอุณหภูมิล่วงหน้า → การทำความเย็น → การควบแน่น → การแยกความชื้น → การอุ่นลมกลับ

ลมอัดจะถูกลดอุณหภูมิล่วงหน้าผ่านการแลกเปลี่ยนความร้อน จากนั้นจึงถูกทำให้เย็นลงเพิ่มเติมในส่วนระบบทำความเย็น

เมื่ออุณหภูมิลดลง ไอน้ำจะควบแน่นเป็นน้ำเหลว ตัวแยกจะกำจัดน้ำควบแน่นออก และลมอัดแห้งจะถูกอุ่นกลับก่อนออกจากเครื่องทำลมแห้ง

ตัวอย่างเช่น ในระบบทำลมแห้งแบบผสมของ Lingyu ขั้นตอนการทำลมแห้งแบบใช้สารทำความเย็นจะลดอุณหภูมิลมอัดจนได้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ก่อนที่ลมจะเข้าสู่ขั้นตอนการดูดซับ

โดยทั่วไป เครื่องทำลมแห้งแบบใช้สารทำความเย็นเหมาะเมื่อจุดน้ำค้างภายใต้ความดันที่เป็นค่าบวกสามารถให้การป้องกันความชื้นได้เพียงพอ

ข้อดี ได้แก่ การทำงานที่ค่อนข้างเรียบง่าย การสูญเสียจากการฟื้นฟูต่ำ และเหมาะกับงานอุตสาหกรรมทั่วไปหลายประเภท

เครื่องทำลมแห้งแบบดูดซับ

เครื่องทำลมแห้งแบบดูดซับ（Desiccant Air Dryer）กำจัดไอน้ำด้วยกระบวนการดูดซับ（Adsorption）

ลมอัดจะไหลผ่านชั้นสารดูดความชื้น（Desiccant）ที่ประกอบด้วยวัสดุ เช่น อะลูมินากัมมันต์（Activated Alumina）หรือตะแกรงโมเลกุล（Molecular Sieve）

ในการออกแบบชนิดสองหอ หอหนึ่งจะทำหน้าที่ทำลมอัดให้แห้ง ขณะที่อีกหอหนึ่งอยู่ในกระบวนการฟื้นฟู

ขึ้นอยู่กับเทคโนโลยีของเครื่องทำลมแห้ง การฟื้นฟูอาจใช้:

• ลมอัดแห้งสำหรับไล่ความชื้น
• การฟื้นฟูด้วยความร้อน
• การฟื้นฟูโดยใช้โบลเวอร์ช่วย
• ความร้อนจากลมระบายของเครื่องอัดอากาศ

เครื่องทำลมแห้งแบบดูดซับของ Lingyu โดยทั่วไปมีตัวเลือกจุดน้ำค้างภายใต้ความดันขาออกประมาณ −20°C หรือ −40°C โดยข้อกำหนดจะแตกต่างกันตามรุ่นและเทคโนโลยีการฟื้นฟู

ดังนั้น เครื่องทำลมแห้งแบบดูดซับจึงเหมาะเมื่อกระบวนการต้องการจุดน้ำค้างภายใต้ความดันต่ำกว่าที่เครื่องทำลมแห้งแบบใช้สารทำความเย็นทั่วไปสามารถทำได้

วิธีเลือกเครื่องทำลมแห้งที่เหมาะสม

ควรเลือกเครื่องทำลมแห้งตามลำดับดังนี้:

PDP ที่ต้องการ → อัตราการไหลจริง → แรงดันขาเข้า → อุณหภูมิขาเข้า → สภาวะการทำงาน → วิธีการฟื้นฟู

ไม่ควรกำหนดขนาดเครื่องทำลมแห้งให้ใหญ่กว่าเครื่องอัดอากาศ 10–20% โดยอัตโนมัติ

ควรเปรียบเทียบสภาวะการทำงานจริงของสถานที่กับสภาวะพิกัดของเครื่องทำลมแห้ง และใช้ค่าปรับแก้หรือคำแนะนำในการกำหนดขนาดจากผู้ผลิตตามความเหมาะสม

สำหรับการเปรียบเทียบเพิ่มเติม สามารถดู คู่มือฉบับสมบูรณ์เกี่ยวกับประเภทเครื่องทำลมแห้งสำหรับระบบลมอัด

3. ไส้กรองความละเอียดสูง

หน้าที่หลัก: กำจัดละอองน้ำมันและอนุภาคละเอียด

หลังจากกำจัดความชื้นปริมาณมากและทำลมให้แห้งแล้ว อาจยังจำเป็นต้องมีการกรองเพิ่มเติมเพื่อกำจัดอนุภาคละเอียดและละอองน้ำมัน

การกรองความละเอียดสูง（Precision Filtration）ช่วยปกป้อง:

• ส่วนประกอบนิวแมติก
• กระบวนการพ่นสีและเคลือบผิว
• เครื่องมือวัด
• อุปกรณ์การผลิตที่มีความละเอียดอ่อน
• เครื่องทำลมแห้งแบบดูดซับที่อยู่ปลายทาง
• อุปกรณ์ ณ จุดใช้งาน

หลักการทำงานของไส้กรองลมอัดความละเอียดสูง

ไส้กรองความละเอียดสูงแบบรวมตัว（Coalescing Precision Filter）ใช้วัสดุกรองเฉพาะเพื่อดักจับอนุภาคของแข็งขนาดเล็ก และทำให้ละอองของเหลวขนาดเล็กมากรวมตัวกันเป็นหยดที่ใหญ่ขึ้น

หยดเหล่านี้จะเคลื่อนผ่านวัสดุกรองและถูกรวบรวมเพื่อระบายออก

มีการใช้เกรดการกรองที่แตกต่างกันตามสมรรถนะในการกำจัดอนุภาคและน้ำมันที่ต้องการ

เกรดไส้กรองความละเอียดสูงของ Lingyu

การเลือกชุดไส้กรองที่เหมาะสมขึ้นอยู่กับข้อกำหนดด้านคุณภาพลมอัดขั้นสุดท้ายและการออกแบบระบบ

ไม่จำเป็นต้องติดตั้งไส้กรองทุกเกรดในระบบลมอัดทุกระบบ

การบำรุงรักษาไส้กรองความละเอียดสูง

ควรติดตามสภาพไส้กรองจาก:

• ค่าความดันต่าง
• การระบายน้ำควบแน่น
• สมรรถนะด้านคุณภาพลม
• สภาวะการทำงาน
• คำแนะนำของผู้ผลิต

การออกแบบไส้กรองความละเอียดสูงของ Lingyu มีตัวแสดงความดันต่าง ซึ่งช่วยบ่งชี้ว่าควรพิจารณาเปลี่ยนไส้กรองเมื่อใด

ช่วงเวลาเปลี่ยนแบบคงที่ เช่น “ทุกสามเดือน” หรือ “ทุกหกเดือน” ไม่ควรถือเป็นข้อกำหนดสากล

4. การแยกความชื้นและการจัดการน้ำควบแน่น

หน้าที่หลัก: กำจัดน้ำควบแน่นปริมาณมากก่อนเข้าสู่อุปกรณ์ที่มีความละเอียดอ่อน

ควรกำจัดน้ำควบแน่นอย่างมีประสิทธิภาพก่อนที่จะเข้าสู่เครื่องทำลมแห้ง ไส้กรอง อุปกรณ์นิวแมติก หรือกระบวนการผลิตที่มีความละเอียดอ่อน

ขึ้นอยู่กับการออกแบบระบบ การแยกความชื้นอาจเกิดขึ้นผ่าน:

• การทำลมให้เย็นหลังการอัดและการแยกความชื้น
• ถังเก็บลม
• เครื่องแยกน้ำออกจากลม
• ตัวแยกภายในเครื่องทำลมแห้งแบบใช้สารทำความเย็น
• ตัวเรือนไส้กรองที่มีระบบระบายน้ำอัตโนมัติ

ระบบนี้แตกต่างจากตัวแยกน้ำมันภายในเครื่องอัดอากาศแบบฉีดน้ำมัน ซึ่งโดยหลักเป็นส่วนหนึ่งของตัวเครื่องอัดอากาศเอง ไม่ใช่องค์ประกอบทำลมอัดให้บริสุทธิ์แบบแยกเดี่ยวที่ใช้กับทุกระบบ

หลักการทำงานของการแยกความชื้น

เมื่อลมอัดถูกทำให้เย็นลง ไอน้ำจะควบแน่น

ตัวแยกที่เหมาะสมจะกำจัดหยดของเหลวเหล่านี้ออกจากกระแสลม จากนั้นน้ำควบแน่นจะถูกระบายออกผ่านระบบระบายน้ำที่เหมาะสม

การกำจัดน้ำควบแน่นอย่างมีประสิทธิภาพช่วยลดปริมาณน้ำเหลวที่เข้าสู่ไส้กรองและเครื่องทำลมแห้งแบบดูดซับที่อยู่ปลายทาง

การเลือกและบำรุงรักษาระบบน้ำควบแน่น

ควรเลือกรูปแบบการกำจัดน้ำควบแน่นตาม:

• ประเภทเครื่องอัดอากาศ
• อัตราการไหลของลม（Airflow）
• แรงดันใช้งาน
• ปริมาณน้ำควบแน่น
• รูปแบบเครื่องทำลมแห้ง
• ข้อกำหนดของระบบระบายน้ำ

ควรตรวจสอบระบบระบายน้ำอัตโนมัติ（Automatic Drain）เป็นประจำเพื่อหาการอุดตันหรือการทำงานผิดปกติ เนื่องจากน้ำควบแน่นที่สะสมสามารถลดประสิทธิภาพของระบบปรับสภาพได้

สำหรับระบบเครื่องอัดอากาศแบบหล่อลื่นด้วยน้ำมัน น้ำควบแน่นที่รวบรวมได้อาจต้องผ่านการบำบัดแยกน้ำมันและน้ำที่เหมาะสมก่อนกำจัดตามข้อกำหนดในพื้นที่

5. ไส้กรองปลายทาง

หน้าที่หลัก: การปรับสภาพขั้นสุดท้ายหลังเครื่องทำลมแห้ง

ไส้กรองปลายทาง（After-Filter）ทำหน้าที่กรองขั้นสุดท้ายที่ด้านปลายทางของเครื่องทำลมแห้ง

หน้าที่ที่แน่นอนขึ้นอยู่กับประเภทเครื่องทำลมแห้งและกระบวนการ

สำหรับเครื่องทำลมแห้งแบบดูดซับ โดยทั่วไปจะใช้ไส้กรองปลายทางเพื่อดักจับอนุภาคละเอียดของสารดูดความชื้นที่อาจหลุดออกมาจากชั้นดูดซับ

สำหรับการใช้งานประเภทอื่น อาจเพิ่มการกรองด้วยถ่านกัมมันต์（Activated Carbon Filtration）เมื่อจำเป็นต้องลดไอน้ำมันตกค้างเพิ่มเติม

ดังนั้น ควรเลือกขั้นตอนการกรองสุดท้ายตามข้อกำหนดด้านคุณภาพลมจริง แทนการสมมติว่าทุกระบบจำเป็นต้องใช้ไส้กรองปลอดเชื้อหรือไส้กรอง HEPA

การกรองอนุภาคประสิทธิภาพสูง

การกรองอนุภาคประสิทธิภาพสูง（High-Efficiency Particulate Filtration）สามารถใช้ดักจับอนุภาคละเอียดและฝุ่นสารดูดความชื้นที่อาจเกิดขึ้นหลังการทำลมแห้งแบบดูดซับ

ควรเลือกสมรรถนะการกรองตามข้อกำหนดด้านคุณภาพลมของอุปกรณ์หรือกระบวนการปลายทาง

การกรองด้วยถ่านกัมมันต์

สามารถใช้การกรองด้วยถ่านกัมมันต์เมื่อต้องการลดไอน้ำมันตกค้างเพิ่มเติม

ตัวอย่างเช่น ไส้กรองถ่านกัมมันต์ ACS ของ Lingyu ระบุระดับน้ำมันตกค้าง ≤0.003 ppm ภายใต้สภาวะอ้างอิงที่กำหนด

การเลือกและบำรุงรักษาไส้กรองปลายทาง

ไส้กรองปลายทางที่เหมาะสมขึ้นอยู่กับ:

• ระดับความสะอาดของอนุภาคที่ต้องการ
• ปริมาณน้ำมันที่ยอมรับได้
• ประเภทเครื่องทำลมแห้ง
• ความไวของกระบวนการ
• ข้อกำหนดของอุตสาหกรรมที่เกี่ยวข้อง

การบำรุงรักษาควรอ้างอิงสภาพจริงของไส้กรอง ความดันต่าง สภาพแวดล้อมในการทำงาน และคำแนะนำของผู้ผลิต แทนการใช้ช่วงเวลาเปลี่ยนหรือฆ่าเชื้อแบบเดียวกับทุกระบบ

รูปแบบทั่วไปของระบบทำลมอัดให้บริสุทธิ์

ไม่มีลำดับการกรองเพียงรูปแบบเดียวที่เหมาะกับระบบลมอัดทุกระบบ

ระบบลมอัดสำหรับการใช้งานทั่วไป

ระบบสำหรับการใช้งานทั่วไปอาจใช้รูปแบบดังนี้:

เครื่องอัดอากาศ → ถังเก็บลม → การกรองขั้นต้น → เครื่องทำลมแห้งแบบใช้สารทำความเย็น → การกรองขั้นสุดท้าย

รูปแบบนี้อาจเหมาะเมื่อจุดน้ำค้างภายใต้ความดันที่เป็นค่าบวกสามารถป้องกันปัญหาความชื้นได้เพียงพอ

ระบบลมอัดที่ต้องการจุดน้ำค้างต่ำ

หากต้องการจุดน้ำค้างภายใต้ความดันที่ต่ำกว่า ระบบอาจใช้:

เครื่องอัดอากาศ → ถังเก็บลม → การกรองขั้นต้นที่เหมาะสม → เครื่องทำลมแห้งแบบดูดซับ → ไส้กรองปลายทาง

ควรเลือกเกรดการกรองและรูปแบบเครื่องทำลมแห้งตามคุณภาพลมอัดที่ต้องการ

การทำลมแห้งแบบใช้สารทำความเย็นร่วมกับการดูดซับ

สำหรับการใช้งานที่ต้องการกำจัดความชื้นในระดับที่ลึกขึ้น พร้อมลดภาระความชื้นของขั้นตอนการดูดซับ สามารถใช้เครื่องทำลมแห้งแบบผสมที่รวมเทคโนโลยีแบบใช้สารทำความเย็นและแบบดูดซับเข้าด้วยกัน

ในระบบประเภทนี้ ขั้นตอนการทำลมแห้งแบบใช้สารทำความเย็นจะกำจัดความชื้นส่วนใหญ่ออกก่อนที่ลมอัดจะเข้าสู่ชั้นสารดูดความชื้น

วิธีนี้ช่วยลดภาระความชื้นของระบบดูดซับและสามารถลดการใช้ลมสำหรับการฟื้นฟูได้

เครื่องทำลมแห้งแบบผสม DC Series เป็นหนึ่งในรูปแบบเครื่องทำลมแห้งที่รวมเทคโนโลยีดังกล่าว

รูปแบบจริงของไส้กรอง ตัวแยก เครื่องทำลมแห้ง และระบบระบายน้ำ ควรได้รับการปรับให้เหมาะกับเครื่องอัดอากาศและข้อกำหนดด้านคุณภาพลมของกระบวนการปลายทางเสมอ

ระบบทำลมอัดให้บริสุทธิ์ควรได้รับการปรับให้เหมาะกับการใช้งาน ไม่ใช่ใช้รูปแบบมาตรฐานเดียว

ไม่มีรูปแบบระบบทำลมอัดให้บริสุทธิ์แบบเดียวที่เหมาะกับทุกระบบ

ระบบที่ถูกต้องขึ้นอยู่กับหลายปัจจัย ได้แก่:

• ประเภทเครื่องอัดอากาศ
• อัตราการไหลจริง
• แรงดันใช้งาน
• อุณหภูมิขาเข้า
• จุดน้ำค้างภายใต้ความดันที่ต้องการ
• ปริมาณน้ำมันที่ยอมรับได้
• ระดับความสะอาดของอนุภาคที่ต้องการ
• การใช้งานปลายทาง

แนวทางที่เหมาะสมที่สุดคือกำหนดคุณภาพลมอัดที่ต้องการก่อน แล้วจึงเลือกขั้นตอนการปรับสภาพที่จำเป็น

ลำดับการออกแบบที่ใช้งานได้จริงคือ:

กำหนดคุณภาพลม → กำจัดน้ำควบแน่นปริมาณมาก → เลือกระบบกรอง → เลือกเทคโนโลยีการทำลมแห้ง → เพิ่มการปรับสภาพขั้นสุดท้ายตามความจำเป็น

หลีกเลี่ยงการปรับสภาพมากเกินความจำเป็น เพราะอาจเพิ่มต้นทุนอุปกรณ์ แรงดันตก ค่าใช้จ่ายในการบำรุงรักษา และการใช้พลังงาน

ในขณะเดียวกัน การปรับสภาพที่ไม่เพียงพออาจทำให้อุปกรณ์เสียหาย กระบวนการไม่เสถียร และผลิตภัณฑ์เกิดข้อบกพร่อง

ระบบทำลมอัดให้บริสุทธิ์ที่ได้รับการออกแบบอย่างเหมาะสมจะประสานการแยกความชื้น การทำลมแห้ง การกรอง และการจัดการน้ำควบแน่น เพื่อให้แต่ละขั้นตอนสนับสนุนการทำงานของขั้นตอนถัดไป

สำหรับคำแนะนำเพิ่มเติมเกี่ยวกับการเลือกและบำรุงรักษาไส้กรอง สามารถดู คู่มือการเลือก การใช้งาน และการบำรุงรักษาไส้กรองลมอัด AO, AA, AX และ ACS

หากต้องการความช่วยเหลือในการกำหนดระบบทำลมอัดให้บริสุทธิ์ให้เหมาะกับอัตราการไหล จุดน้ำค้างภายใต้ความดัน ปริมาณน้ำมัน และระดับความสะอาดของอนุภาคที่ต้องการ สามารถ ติดต่อ Lingyu เพื่อขอรับการสนับสนุนทางเทคนิค
