วิธีแก้ไขปัญหาการสลับหอผิดปกติในเครื่องทำลมแห้งแบบดูดซับ

ในฐานะส่วนประกอบสำคัญของระบบปรับสภาพลมอัด（Compressed Air Treatment System）เครื่องทำลมแห้งแบบดูดซับ（Desiccant Air Dryer）ทำหน้าที่กำจัดความชื้นออกจากลมอัด และช่วยรักษาจุดน้ำค้างภายใต้ความดัน（Pressure Dew Point หรือ PDP）ให้มีเสถียรภาพ

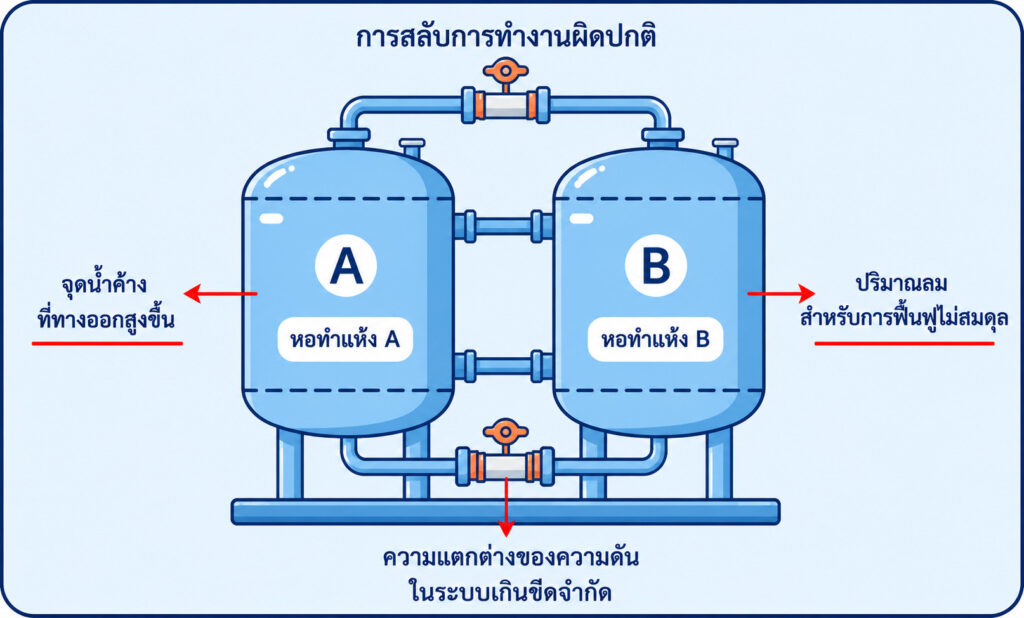

ในเครื่องทำลมแห้งแบบดูดซับชนิดสองหอ（Twin-Tower Desiccant Air Dryer）ทั่วไป หอหนึ่งจะทำหน้าที่ดูดซับ ขณะที่อีกหอหนึ่งอยู่ในกระบวนการฟื้นฟู โดยหอทั้งสองจะสลับการทำงานกันเพื่อจ่ายลมอัดแห้งอย่างต่อเนื่อง

การสลับหอผิดปกติอาจรบกวนกระบวนการฟื้นฟู ทำให้จุดน้ำค้างขาออกไม่เสถียร เกิดความผันผวนของแรงดันผิดปกติ หรือเพิ่มแรงดันตก（Pressure Drop）ผ่านเครื่องทำลมแห้ง

ดังนั้น การทำความเข้าใจแรงดันตกในระบบลมอัดจึงมีประโยชน์ในการวินิจฉัยปัญหาที่เกี่ยวข้องกับการสลับหอ สามารถดู ผลกระทบของแรงดันตกในระบบลมอัดต่อประสิทธิภาพของระบบ สำหรับคำอธิบายเพิ่มเติม

เพื่อให้การแก้ไขปัญหามีประสิทธิภาพ โดยทั่วไปควรตรวจสอบตามลำดับจากระบบควบคุม ไปยังวงจรนิวแมติก และจากนั้นจึงตรวจสอบชุดวาล์วเชิงกล

ควรเริ่มจากการตรวจสอบภายนอกที่ง่ายก่อนถอดชิ้นส่วน

ขั้นตอน 4 ขั้นตอนต่อไปนี้เป็นแนวทางปฏิบัติสำหรับการวินิจฉัยการสลับหอผิดปกติในเครื่องทำลมแห้งแบบดูดซับ

ขั้นตอนที่ 1: ตรวจสอบระบบควบคุมไฟฟ้า

กระบวนการสลับหอขึ้นอยู่กับตัวควบคุม โซลินอยด์วาล์ว（Solenoid Valve）แอคชูเอเตอร์นิวแมติก（Pneumatic Actuator）และสายไฟที่เกี่ยวข้อง

ความผิดปกติของระบบควบคุมอาจทำให้วาล์วหนึ่งตัวหรือหลายตัวไม่ทำงานในเวลาที่ถูกต้อง

1. ตรวจสอบตัวควบคุม

ตรวจสอบว่าตัวควบคุมของเครื่องทำลมแห้งได้รับไฟและทำงานตามปกติ

หากหน้าจอหรือไฟแสดงสถานะไม่ทำงาน ให้ตรวจสอบก่อนดังนี้:

• แหล่งจ่ายไฟ
• ขั้วต่อ
• การเชื่อมต่อสายไฟ
• อุปกรณ์ป้องกัน

ปฏิบัติตามคู่มืออุปกรณ์เมื่อตรวจสอบส่วนประกอบทางไฟฟ้า

หากตัวควบคุมทำงาน แต่มีวาล์วไม่ตอบสนองระหว่างลำดับการสลับ ให้ตรวจสอบเอาต์พุตควบคุมและโซลินอยด์วาล์วที่เกี่ยวข้องต่อไป

2. ตรวจสอบโซลินอยด์วาล์วและคอยล์

สังเกตว่าโซลินอยด์วาล์วที่เกี่ยวข้องได้รับไฟระหว่างลำดับการสลับหรือไม่

ตรวจสอบ:

• คอยล์โซลินอยด์
• ขั้วต่อไฟฟ้า
• สายไฟ
• เทอร์มินัล

ตรวจหารอยหลวม ความเสียหาย หรือการสัมผัสทางไฟฟ้าที่ไม่ดี

หากสงสัยว่ามีสิ่งปนเปื้อนอยู่ภายในทางเดินลมควบคุม ให้ตรวจสอบและทำความสะอาดวาล์วตามคำแนะนำด้านการบำรุงรักษาของผู้ผลิต

3. ตรวจสอบลำดับการควบคุม

สังเกตลำดับการทำงานของหอ A และหอ B

ยืนยันว่าเครื่องทำลมแห้งทำงานตามลำดับที่กำหนด:

การดูดซับ → การลดแรงดัน → การฟื้นฟู → การเพิ่มแรงดันกลับ → การสลับหอ

หากลำดับการทำงานผิดปกติ ให้ตรวจสอบการตั้งค่าตัวควบคุมและลอจิกการควบคุม（Control Logic）ก่อนเปลี่ยนส่วนประกอบเชิงกล

4. ตรวจสอบการตอบสนองของวาล์ว

ระหว่างการสลับ ตรวจสอบว่าวาล์วนิวแมติกและแอคชูเอเตอร์ที่เกี่ยวข้องตอบสนองต่อคำสั่งของตัวควบคุมหรือไม่

หากมีสัญญาณไฟฟ้าแต่ตัววาล์วเคลื่อนที่ไม่ถูกต้อง ปัญหาอาจอยู่ที่:

• วงจรควบคุมนิวแมติก
• แอคชูเอเตอร์
• ตัววาล์ว

การตรวจสอบนี้ช่วยแยกความผิดปกติของระบบควบคุมไฟฟ้าออกจากปัญหานิวแมติกหรือเชิงกลที่อยู่ปลายทาง

ขั้นตอนที่ 2: ตรวจสอบวงจรนิวแมติกและระบบระบายลม

หลังจากยืนยันว่าระบบควบคุมไฟฟ้าทำงานตามปกติแล้ว ให้ตรวจสอบระบบควบคุมนิวแมติกและทางระบายลมสำหรับการฟื้นฟู

ลมควบคุมที่ถูกจำกัดหรือการระบายลมผิดปกติอาจทำให้วาล์วสลับไม่สามารถเคลื่อนที่ได้ครบตามที่กำหนด

1. ตรวจสอบการระบายลมสำหรับการฟื้นฟู

สังเกตการทำงานของเครื่องทำลมแห้งระหว่างการลดแรงดันและการฟื้นฟู

สัญญาณที่อาจแสดงถึงการระบายลมสำหรับการฟื้นฟูที่ผิดปกติ ได้แก่:

• มีลมระบายเพียงเล็กน้อยหรือไม่มีเลยระหว่างการฟื้นฟู
• ใช้เวลาลดแรงดันนานผิดปกติ
• แรงดันในหอเปลี่ยนแปลงผิดปกติ
• เสียงระบายลมดังผิดปกติ
• มีลมระบายอย่างต่อเนื่องทั้งที่เครื่องควรสิ้นสุดการฟื้นฟูแล้ว

อาการเหล่านี้อาจเกิดจาก:

• ทางระบายลมอุดตัน
• วาล์วทำงานผิดปกติ
• ตัวเก็บเสียง（Silencer）อุดตัน
• ปัญหาของระบบควบคุม

อย่าวินิจฉัยปัญหาจากเสียงระบายลมเพียงอย่างเดียว ควรเปรียบเทียบพฤติกรรมการระบายลมกับลำดับการสลับและแรงดันในหอ

2. ตรวจสอบตัวเก็บเสียง

ตัวเก็บเสียงที่อุดตันสามารถรบกวนการลดแรงดันและการฟื้นฟูอย่างถูกต้อง

ตรวจสอบตัวเก็บเสียงว่ามี:

• สิ่งปนเปื้อน
• การอุดตัน
• ความเสียหายทางกายภาพ

ทำความสะอาดหรือเปลี่ยนตามคำแนะนำด้านการบำรุงรักษาของผู้ผลิตเมื่อจำเป็น

หลีกเลี่ยงการใช้สารเคมีหรือขั้นตอนการทำความสะอาดที่ไม่ได้รับอนุมัติ ซึ่งอาจทำให้ตัวเก็บเสียงหรือส่วนประกอบอื่นเสียหาย

3. ตรวจสอบวงจรลมควบคุม

ตรวจสอบท่อนิวแมติก ข้อต่อ ทางเดินลมไพลอต และจุดเชื่อมต่อ เพื่อหาปัญหา เช่น:

• ลมรั่ว
• จุดเชื่อมต่อหลวม
• การอุดตัน
• ท่อพับงอหรือเสียหาย
• แรงดันลมควบคุมไม่เพียงพอ

ลมควบคุมที่มีเสถียรภาพเป็นสิ่งจำเป็นสำหรับการทำงานที่เชื่อถือได้ของแอคชูเอเตอร์นิวแมติก

4. ตรวจสอบไส้กรองต้นทาง

ไส้กรองลมอัดต้นทางที่มีสิ่งปนเปื้อนอาจเพิ่มแรงดันตกและทำให้สิ่งปนเปื้อนเข้าสู่อุปกรณ์ปลายทาง

ตรวจสอบไส้กรองและค่าความดันต่าง（Differential Pressure）หากระบบมีตัวแสดงค่า

ควรเปลี่ยนไส้กรองตาม:

• สภาพการทำงานจริง
• ข้อกำหนดของไส้กรอง
• ประวัติการบำรุงรักษา
• ช่วงเวลาบำรุงรักษาที่ผู้ผลิตแนะนำ

ไม่ควรใช้ช่วงเวลาเปลี่ยนคงที่แบบเดียวกับทุกระบบ

อัตราการไหลของลมสำหรับการฟื้นฟูควรอยู่ภายในช่วงการทำงานที่กำหนดสำหรับเครื่องทำลมแห้งเช่นกัน สำหรับข้อมูลเพิ่มเติม สามารถดู วิธีปรับอัตราการไหลของลมสำหรับการฟื้นฟูในเครื่องทำลมแห้งแบบดูดซับ

ขั้นตอนที่ 3: ตรวจสอบวาล์วสลับและแอคชูเอเตอร์นิวแมติก

เครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟูของ Lingyu ใช้ระบบวาล์วนิวแมติกเพื่อให้การสลับระหว่างการดูดซับและการฟื้นฟูมีความเชื่อถือได้

หากทั้งระบบควบคุมไฟฟ้าและวงจรควบคุมนิวแมติกทำงานอย่างถูกต้อง ให้ตรวจสอบส่วนประกอบเชิงกลของระบบสลับ

1. ตรวจสอบแอคชูเอเตอร์นิวแมติก

สังเกตว่าแอคชูเอเตอร์สามารถเคลื่อนที่เปิดและปิดได้ครบระยะหรือไม่

การเคลื่อนที่ที่ช้า ไม่เต็มระยะ หรือไม่สม่ำเสมอ อาจเกิดจาก:

• ลมควบคุมไม่เพียงพอ
• ปัญหาภายในแอคชูเอเตอร์
• ความต้านทานของวาล์วสูงเกินไป
• การสึกหรอเชิงกล

อย่าเปลี่ยนแอคชูเอเตอร์ก่อนยืนยันว่ามีลมควบคุมเพียงพอและได้รับสัญญาณควบคุมที่ถูกต้อง

2. ตรวจสอบวาล์วสลับ

ตรวจสอบวาล์วเพื่อหาปัญหา เช่น:

• การเคลื่อนที่ถูกจำกัด
• การปนเปื้อนภายใน
• ซีลเสื่อมสภาพ
• การกัดกร่อน
• การรั่วผิดปกติ
• การสึกหรอเชิงกล

วาล์วที่ไม่สามารถเปิดหรือปิดได้เต็มที่อาจรบกวนแรงดันในหอ อัตราการไหลของลมสำหรับการฟื้นฟู และลำดับการสลับตามปกติ

3. ตรวจสอบเช็กวาล์ว

เช็กวาล์ว（Check Valve）ที่ทำงานผิดปกติอาจทำให้เกิดการไหลย้อนกลับหรือแรงดันไม่เสถียร

ตรวจสอบ:

• การรั่ว
• การติดขัด
• การปนเปื้อน
• ความเสียหายเชิงกล

ซ่อมบำรุงหรือเปลี่ยนส่วนประกอบเมื่อจำเป็น

4. ตรวจสอบการปรับสมดุลแรงดันก่อนการสลับ

ก่อนสลับหอ ควรจัดการแรงดันระหว่างถังทั้งสองอย่างเหมาะสมตามลำดับการทำงานของเครื่องทำลมแห้ง

หากการเพิ่มแรงดันกลับ（Repressurization）หรือการปรับสมดุลแรงดัน（Pressure Equalization）ทำงานไม่ถูกต้อง การสลับในขั้นตอนถัดไปอาจไม่เสถียรและทำให้เกิดความผันผวนของแรงดันโดยไม่จำเป็น

เครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟูโดยไม่ใช้ความร้อนของ Lingyu มีระบบเพิ่มแรงดันกลับอัตโนมัติก่อนการสลับวาล์ว เพื่อรักษาแรงดันในถังให้เสถียรและลดแรงกระแทกต่อชั้นสารดูดความชื้น

ขั้นตอนที่ 4: ตรวจสอบสภาวะการทำงานและป้องกันปัญหาการสลับเกิดซ้ำ

หลังจากแก้ไขความผิดปกติของการสลับในทันทีแล้ว ให้ตรวจสอบสภาวะการทำงานที่อาจมีส่วนทำให้เกิดปัญหา

วิธีนี้ช่วยป้องกันความผิดปกติของการสลับซ้ำ และช่วยระบุปัญหาที่อาจส่งผลต่อสมรรถนะการดูดซับและการฟื้นฟูอยู่แล้ว

1. ติดตามแรงดันในหอ

เปรียบเทียบพฤติกรรมแรงดันของหอ A และหอ B ตลอดลำดับ:

การดูดซับ → การลดแรงดัน → การฟื้นฟู → การเพิ่มแรงดันกลับ → การสลับหอ

ความแตกต่างของแรงดันที่ไม่คาดคิดหรือแรงดันตกโดยรวมที่สูงเกินไปอาจเกิดจาก:

• การไหลของลมถูกจำกัด
• วาล์วทำงานผิดปกติ
• ไส้กรองอุดตัน
• ทางระบายลมถูกจำกัด
• จังหวะการทำงานของวาล์วไม่ถูกต้อง

สำหรับปัญหาแรงดันตกที่เกิดขึ้นอย่างต่อเนื่อง สามารถดู วิธีแก้ไขเมื่อแรงดันตกของเครื่องทำลมแห้งแบบดูดซับสูงเกินไป

2. ติดตามจุดน้ำค้างภายใต้ความดัน

จุดน้ำค้างภายใต้ความดันที่เพิ่มขึ้นหรือไม่เสถียรอาจแสดงว่าปัญหาการสลับเริ่มส่งผลต่อสมรรถนะการดูดซับและการฟื้นฟูแล้ว

นอกเหนือจากระบบสลับ ควรตรวจสอบ:

• อุณหภูมิลมขาเข้า
• แรงดันขาเข้า
• สภาวะการฟื้นฟู
• สภาพสารดูดความชื้น
• อัตราการไหลของลม（Airflow）
• การกรองขั้นต้น

หากประสิทธิภาพการดูดซับลดลงอย่างต่อเนื่อง อาจจำเป็นต้องตรวจสอบสารดูดความชื้นและระบบดูดซับเพิ่มเติม

สามารถดู สาเหตุที่ทำให้ประสิทธิภาพการดูดซับของเครื่องทำลมแห้งแบบดูดซับลดลง สำหรับแนวทางวินิจฉัยโดยละเอียด

3. ตรวจสอบสารดูดความชื้น

ตรวจสอบสารดูดความชื้นเมื่อการสลับผิดปกติเกิดขึ้นเป็นเวลานาน หรือเมื่อจุดน้ำค้างภายใต้ความดันไม่สามารถกลับเข้าสู่ระดับปกติได้หลังจากแก้ไขความผิดปกติของการสลับแล้ว

ปัญหาที่อาจเกิดขึ้น ได้แก่:

• การปนเปื้อน
• การเกิดฝุ่นมากเกินไป
• การสึกกร่อนของเม็ดสารดูดความชื้น
• การอิ่มตัวด้วยความชื้น
• การไหลของลมผ่านชั้นสารดูดความชื้นไม่สม่ำเสมอ

ควรประเมินสภาพของสารดูดความชื้นร่วมกับประวัติการทำงานของเครื่องทำลมแห้ง แทนการอ้างอิงเพียงช่วงเวลาเปลี่ยนแบบคงที่

4. ดำเนินการบำรุงรักษาเชิงป้องกัน

การตรวจสอบเป็นประจำช่วยลดความผิดปกติของการสลับที่ไม่คาดคิด

การบำรุงรักษาควรรวมถึงการตรวจสอบเป็นประจำของ:

• จุดเชื่อมต่อทางไฟฟ้า
• สถานะตัวควบคุม
• โซลินอยด์วาล์ว
• แอคชูเอเตอร์นิวแมติก
• วาล์วสลับ
• เช็กวาล์ว
• ตัวเก็บเสียง
• ท่อนิวแมติก
• ไส้กรอง
• แรงดันในหอ
• จุดน้ำค้างภายใต้ความดัน

ควรกำหนดความถี่ในการบำรุงรักษาตามรุ่นเครื่องทำลมแห้ง สภาพแวดล้อมในการทำงาน รูปแบบภาระ คุณภาพลมอัด และข้อกำหนดด้านการบำรุงรักษาของผู้ผลิต

ไม่ควรใช้ช่วงเวลาบำรุงรักษาเดียวกับเครื่องทำลมแห้งแบบดูดซับทุกระบบ

ลำดับการแก้ไขปัญหาการสลับหอผิดปกติอย่างรวดเร็ว

การใช้ลำดับจากอาการไปสู่สาเหตุอย่างเป็นระบบสามารถช่วยให้การแก้ไขปัญหารวดเร็วขึ้น

ตัวควบคุมไม่มีเอาต์พุตสำหรับการสลับ

ตรวจสอบ → แหล่งจ่ายไฟ → สายไฟ → การตั้งค่าตัวควบคุม → ลอจิกการควบคุม

เอาต์พุตตัวควบคุมปกติ แต่โซลินอยด์วาล์วไม่ตอบสนอง

ตรวจสอบ → คอยล์โซลินอยด์ → ขั้วต่อ → สายไฟ → ทางเดินลมไพลอต

โซลินอยด์วาล์วทำงาน แต่แอคชูเอเตอร์นิวแมติกเคลื่อนที่ไม่ถูกต้อง

ตรวจสอบ → แรงดันลมควบคุม → ท่อนิวแมติก → แอคชูเอเตอร์ → วงจรไพลอต

แอคชูเอเตอร์ทำงาน แต่แรงดันในหอไม่เปลี่ยนแปลงตามปกติ

ตรวจสอบ → วาล์วสลับ → เช็กวาล์ว → ทางระบายลม → ตัวเก็บเสียง

การสลับดูเหมือนปกติ แต่จุดน้ำค้างภายใต้ความดันยังคงสูง

ตรวจสอบ → สภาวะการฟื้นฟู → อัตราการไหลของลม → การกรองขั้นต้น → สภาวะการทำงาน → ประสิทธิภาพของสารดูดความชื้น

ลำดับนี้ช่วยหลีกเลี่ยงการเปลี่ยนส่วนประกอบเชิงกลก่อนที่จะตัดสาเหตุด้านไฟฟ้า นิวแมติก และสภาวะการทำงานออก

สรุป: แก้ไขปัญหาการสลับผิดปกติอย่างเป็นระบบ

การแก้ไขปัญหาการสลับผิดปกติในเครื่องทำลมแห้งแบบดูดซับจะมีประสิทธิภาพมากที่สุดเมื่อดำเนินการอย่างเป็นระบบ

เริ่มจากระบบควบคุมไฟฟ้า จากนั้นตรวจสอบวงจรควบคุมนิวแมติกและทางระบายลมสำหรับการฟื้นฟู และสุดท้ายจึงตรวจสอบแอคชูเอเตอร์นิวแมติกและวาล์วเชิงกล

ในขณะเดียวกัน ให้ติดตาม:

• แรงดันในหอ
• จุดน้ำค้างภายใต้ความดัน
• การกรอง
• สภาวะการฟื้นฟู
• ประสิทธิภาพของสารดูดความชื้น

ตัวชี้วัดเหล่านี้ช่วยระบุปัญหาที่อาจส่งผลต่อวงจรการดูดซับ–การฟื้นฟู（Adsorption–Regeneration Cycle）ทั้งหมด

การสลับอย่างถูกต้องมีความสำคัญเป็นพิเศษในเครื่องทำลมแห้งแบบฟื้นฟูชนิดสองหอ เนื่องจากการทำงานของวาล์วที่เชื่อถือได้และการปรับสมดุลแรงดันส่งผลโดยตรงต่อการเปลี่ยนผ่านระหว่างการดูดซับกับการฟื้นฟู

ลำดับการแก้ไขปัญหาโดยรวมสามารถสรุปได้ดังนี้:

ระบบควบคุมไฟฟ้า → โซลินอยด์วาล์ว → วงจรนิวแมติก → ระบบระบายลม → แอคชูเอเตอร์ → วาล์วสลับ → แรงดันในหอ → จุดน้ำค้างภายใต้ความดัน → สารดูดความชื้น

หากไม่สามารถระบุแหล่งที่มาของปัญหาได้จากการตรวจสอบตามปกติ ควรหลีกเลี่ยงการถอดเครื่องทำลมแห้งโดยไม่จำเป็น
