เครื่องทำลมแห้งสำหรับอากาศอัดใช้เครื่องแลกเปลี่ยนความร้อนประเภทใด

ในระบบอากาศอัดอุตสาหกรรม การกำจัดความชื้นมีความสำคัญต่อการปกป้องอุปกรณ์ปลายทางและการรักษาคุณภาพอากาศให้มีเสถียรภาพ เครื่องแลกเปลี่ยนความร้อน (heat exchanger) มีความสำคัญเป็นพิเศษในเครื่องทำลมแห้งแบบทำความเย็น (refrigerated air dryer) เนื่องจากทำหน้าที่ลดอุณหภูมิของอากาศอัด ส่งเสริมการควบแน่นของความชื้น นำความร้อนกลับมาใช้ และลดภาระของระบบทำความเย็น

เครื่องทำลมแห้งแบบทำความเย็นแต่ละรูปแบบใช้โครงสร้างเครื่องแลกเปลี่ยนความร้อนที่แตกต่างกัน โดยขึ้นอยู่กับการออกแบบของเครื่อง ซึ่งอาจรวมถึงเครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ เครื่องระเหยแบบอากาศสู่สารทำความเย็น เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบ เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามในหนึ่ง และแบบเปลือกและท่อ

บทบาทของเครื่องแลกเปลี่ยนความร้อนในเครื่องทำลมแห้งสำหรับอากาศอัด

ในเครื่องทำลมแห้งแบบทำความเย็น เครื่องแลกเปลี่ยนความร้อนจะถ่ายเทความร้อนระหว่างอากาศอัด สารทำความเย็น หรือกระแสอากาศอีกกระแสหนึ่ง โดยไม่ทำให้ตัวกลางเหล่านี้ผสมกัน

ในเครื่องทำลมแห้งแบบทำความเย็น AH และ WH ของ Lingyu อากาศอัดอุณหภูมิสูงจะถูกทำให้เย็นล่วงหน้าก่อนเข้าสู่เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ (air-to-air heat exchanger) จากนั้นอากาศจะไหลผ่านเครื่องระเหยแบบอากาศสู่สารทำความเย็น (air-to-refrigerant evaporator) ซึ่งจะทำให้อากาศเย็นลงเพิ่มเติมจนจุดน้ำค้างภายใต้แรงดัน (pressure dew point) ลดลงเหลือประมาณ 2–10°C

เมื่ออากาศอัดเย็นลง ไอน้ำจะควบแน่น หลังจากแยกน้ำควบแน่นแล้ว อากาศอัดแห้งจะไหลกลับผ่านเครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ ซึ่งจะทำให้อุณหภูมิของอากาศเพิ่มขึ้นอีกครั้งก่อนออกจากเครื่องทำลมแห้ง

กระบวนการนำความร้อนกลับมาใช้นี้มีหน้าที่สำคัญสองประการ คือ ลดภาระของระบบทำความเย็นด้วยการทำให้อากาศอัดขาเข้าเย็นลงล่วงหน้า และเพิ่มอุณหภูมิของอากาศขาออกก่อนที่อากาศที่ผ่านการปรับสภาพแล้วจะเข้าสู่ระบบปลายทาง

สำหรับคำอธิบายโดยละเอียดเกี่ยวกับกระบวนการทั้งหมด สามารถดู หลักการทำงานของเครื่องทำลมแห้งแบบทำความเย็น

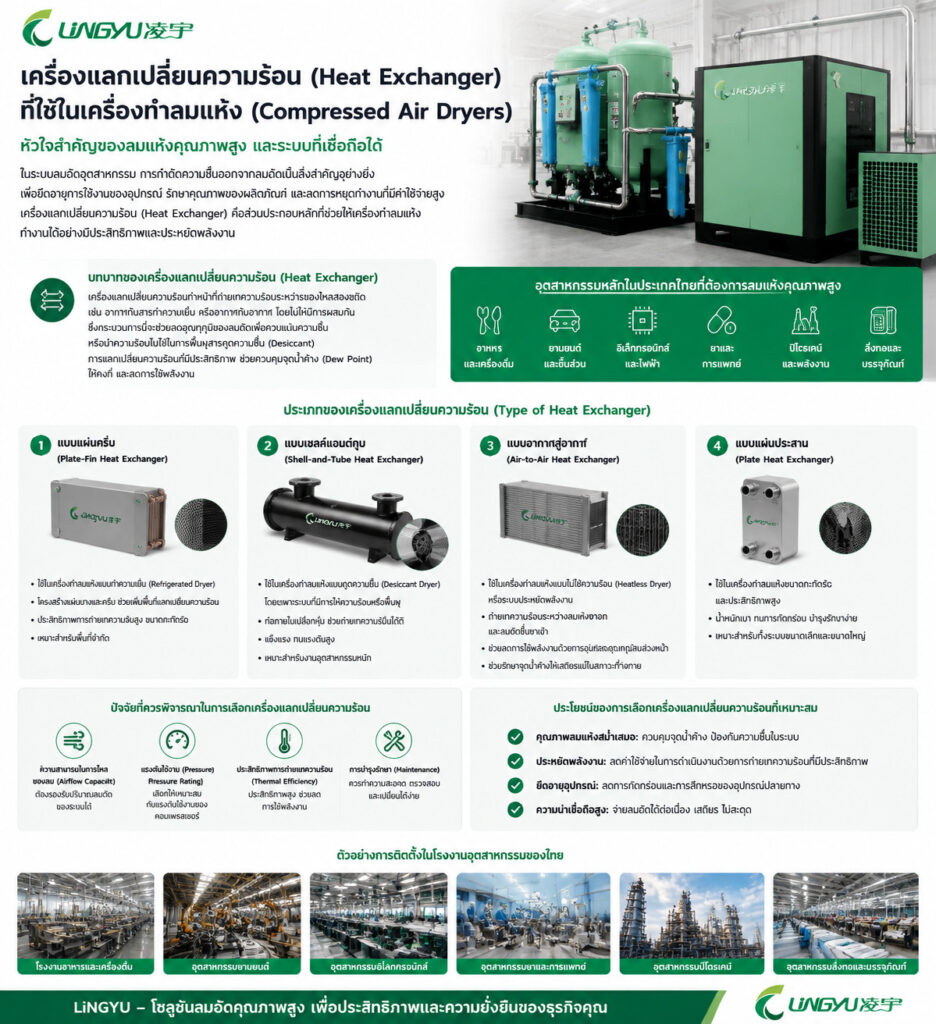

ประเภทของเครื่องแลกเปลี่ยนความร้อนที่ใช้ในเครื่องทำลมแห้งสำหรับอากาศอัด

เครื่องแลกเปลี่ยนความร้อนที่เหมาะสมขึ้นอยู่กับโครงสร้างของเครื่องทำลมแห้ง กำลังการผลิต วิธีการทำความเย็น ข้อกำหนดในการติดตั้ง และสภาวะการทำงาน

1. เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ

เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศจะถ่ายเทความร้อนระหว่างอากาศอัดร้อนขาเข้าและอากาศอัดแห้งเย็นขาออก

อากาศขาเข้าจะถูกทำให้เย็นล่วงหน้าก่อนถึงเครื่องระเหย ช่วยลดภาระการทำความเย็นของระบบทำความเย็น ในขณะเดียวกัน อากาศที่ผ่านการปรับสภาพและมีอุณหภูมิต่ำจะดูดซับความร้อนและถูกทำให้อุ่นขึ้นก่อนออกจากเครื่อง

เครื่องทำลมแห้งซีรีส์ AH และ WH ของ Lingyu ใช้รูปแบบการนำความร้อนกลับมาใช้นี้

ประโยชน์หลัก ได้แก่:

• ลดภาระของระบบทำความเย็น
• นำพลังงานความร้อนภายในเครื่องทำลมแห้งกลับมาใช้
• เพิ่มอุณหภูมิของอากาศอัดขาออก
• เพิ่มประสิทธิภาพเชิงความร้อนโดยรวม

เนื่องจากกระแสอากาศอัดทั้งสองแลกเปลี่ยนความร้อนโดยไม่ผสมกัน จึงสามารถรักษาการกำจัดความชื้นและคุณภาพอากาศขาออกไว้ได้ พร้อมลดความต้องการในการทำความเย็นที่ไม่จำเป็น

2. เครื่องระเหยแบบอากาศสู่สารทำความเย็น

เครื่องระเหยแบบอากาศสู่สารทำความเย็นเป็นเครื่องแลกเปลี่ยนความร้อนหลักสำหรับการทำความเย็นในเครื่องทำลมแห้งแบบทำความเย็น

ภายในเครื่องระเหย ความร้อนจะถูกถ่ายเทจากอากาศอัดไปยังระบบทำความเย็น เมื่ออุณหภูมิของอากาศอัดลดลง ไอน้ำจะถึงจุดอิ่มตัวและควบแน่นเป็นน้ำในสถานะของเหลว

ในเครื่องทำลมแห้งแบบทำความเย็น AH และ WH ของ Lingyu ขั้นตอนการทำความเย็นนี้ช่วยให้ได้จุดน้ำค้างภายใต้แรงดันประมาณ 2–10°C

เครื่องระเหยต้องมีความสามารถในการถ่ายเทความร้อนที่เพียงพอ พร้อมรักษาแรงดันตกคร่อม (pressure drop) ของอากาศอัดให้อยู่ในระดับที่ยอมรับได้ ประสิทธิภาพของเครื่องระเหยส่งผลโดยตรงต่อประสิทธิภาพการทำความเย็น การควบแน่นของความชื้น และเสถียรภาพของจุดน้ำค้างภายใต้แรงดัน

3. เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบ

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบ (plate-fin heat exchanger) ใช้แผ่นและครีบเพื่อสร้างพื้นที่ถ่ายเทความร้อนที่ค่อนข้างมากภายในโครงสร้างที่กะทัดรัด

รูปแบบนี้สามารถใช้ในกรณีที่ทั้งประสิทธิภาพการถ่ายเทความร้อนและการติดตั้งที่กะทัดรัดมีความสำคัญ

PB Series ของ Lingyu ใช้เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบอะลูมิเนียมอัลลอยในขั้นตอนการทำความเย็นล่วงหน้า เพื่อลดอุณหภูมิของอากาศอัดอุณหภูมิสูงก่อนเข้าสู่ส่วนการทำแห้งหลัก

ข้อดีของโครงสร้างแบบแผ่นและครีบอาจประกอบด้วย:

• พื้นที่ถ่ายเทความร้อนขนาดใหญ่
• โครงสร้างกะทัดรัด
• การทำความเย็นล่วงหน้าที่มีประสิทธิภาพ
• ลดพื้นที่ติดตั้ง

ความเหมาะสมจริงของเครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบขึ้นอยู่กับอัตราการไหลของอากาศ ความดัน อุณหภูมิขาเข้า ระดับการปนเปื้อน และข้อกำหนดด้านการบำรุงรักษา

4. เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามในหนึ่ง

เครื่องทำลมแห้งแบบทำความเย็นบางรุ่นรวมฟังก์ชันการปรับสภาพหลายอย่างไว้ในชุดเครื่องแลกเปลี่ยนความร้อนขนาดกะทัดรัด

PB Series ของ Lingyu ใช้เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามในหนึ่ง (3-in-1 plate heat exchanger) ซึ่งรวมฟังก์ชันการทำความเย็นล่วงหน้า การเพิ่มอุณหภูมิกลับ และเครื่องระเหยไว้ด้วยกัน

PD Series ใช้รูปแบบรวมอีกประเภทหนึ่ง ซึ่งประกอบด้วย:

• เครื่องระเหย
• เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ
• เครื่องแยกน้ำ

การรวมฟังก์ชันเหล่านี้สามารถลดจำนวนส่วนประกอบแยกและทำให้การจัดวางภายในมีความกะทัดรัดมากขึ้น

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับรูปแบบนี้ สามารถดู เครื่องทำลมแห้งแบบทำความเย็นที่ใช้เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามในหนึ่ง

5. เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ

โครงสร้างแบบเปลือกและท่อ (shell-and-tube heat exchanger) เป็นเครื่องแลกเปลี่ยนความร้อนอีกรูปแบบหนึ่งที่ใช้ในเครื่องทำลมแห้งแบบทำความเย็นสำหรับงานอุตสาหกรรม

ในเครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อ ของไหลชนิดหนึ่งจะไหลผ่านภายในท่อ ขณะที่ของไหลอีกชนิดหรือกระแสอากาศจะไหลรอบท่อภายในเปลือกภายนอก ความร้อนจะถ่ายเทผ่านผนังท่อ โดยตัวกลางทั้งสองยังคงแยกออกจากกัน

เมื่อเปรียบเทียบกับรูปแบบแผ่นที่มีโครงสร้างกะทัดรัด การออกแบบแบบเปลือกและท่อมักเกี่ยวข้องกับโครงสร้างอุตสาหกรรมที่แข็งแรง และสามารถเหมาะกับการกำหนดค่าอุปกรณ์ขนาดใหญ่กว่า

การเลือกที่เหมาะสมขึ้นอยู่กับกำลังการผลิตของระบบ ความดัน อุณหภูมิ ข้อกำหนดด้านการทำความเย็น แรงดันตกคร่อมที่ยอมรับได้ สภาวะการติดตั้ง และความต้องการด้านการบำรุงรักษา

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับรูปแบบนี้ สามารถดู เครื่องทำลมแห้งแบบทำความเย็นชนิดเปลือกและท่อ

เครื่องแลกเปลี่ยนความร้อนเหล่านี้ทำงานร่วมกันอย่างไร

เครื่องทำลมแห้งแบบทำความเย็นอาจใช้เครื่องแลกเปลี่ยนความร้อนมากกว่าหนึ่งชุด เนื่องจากแต่ละขั้นตอนมีหน้าที่แตกต่างกัน

กระบวนการทั่วไปสามารถสรุปได้ดังนี้:

• การทำความเย็นล่วงหน้า: อากาศอัดอุณหภูมิสูงถูกทำให้เย็นลงก่อนเข้าสู่ขั้นตอนการทำความเย็นหลัก
• การนำความร้อนกลับมาใช้ระหว่างอากาศกับอากาศ: อากาศขาเข้าถ่ายเทความร้อนไปยังอากาศขาออกที่เย็นและแห้ง
• การทำความเย็นด้วยเครื่องระเหย: ระบบทำความเย็นกำจัดความร้อนเพิ่มเติมจนกระทั่งไอน้ำควบแน่น
• การแยกความชื้น: ของเหลวที่ควบแน่นจะถูกแยกออกจากอากาศอัด
• การเพิ่มอุณหภูมิกลับ: อากาศอัดที่เย็นและแห้งจะดูดซับความร้อนจากอากาศขาเข้าก่อนออกจากเครื่องทำลมแห้ง

รูปแบบการจัดวางจริงแตกต่างกันตามการออกแบบของเครื่องทำลมแห้ง บางระบบใช้เครื่องแลกเปลี่ยนความร้อนและเครื่องแยกแยกจากกัน ขณะที่การออกแบบแบบแผ่นรวมสามารถรวมหลายฟังก์ชันไว้ในชุดเดียว

ปัจจัยที่ควรพิจารณาเมื่อเลือกเครื่องแลกเปลี่ยนความร้อน

การออกแบบเครื่องแลกเปลี่ยนความร้อนที่เหมาะสมขึ้นอยู่กับเครื่องทำลมแห้งและสภาวะการทำงานจริง

ความสามารถในการรองรับอัตราการไหลของอากาศ

เครื่องแลกเปลี่ยนความร้อนต้องรองรับปริมาณอากาศอัดที่ต้องการ พร้อมมีความสามารถในการถ่ายเทความร้อนที่เพียงพอ

เครื่องแลกเปลี่ยนความร้อนที่มีขนาดเล็กเกินไปอาจจำกัดประสิทธิภาพการทำความเย็นและส่งผลต่อจุดน้ำค้างภายใต้แรงดัน

ความดันใช้งาน

เครื่องแลกเปลี่ยนความร้อนต้องเหมาะกับความดันใช้งานของระบบอากาศอัด

ควรพิจารณาข้อกำหนดด้านความดันร่วมกับวัสดุ โครงสร้าง จุดเชื่อมต่อ และการออกแบบโดยรวมของเครื่องทำลมแห้ง

ประสิทธิภาพการถ่ายเทความร้อน

การถ่ายเทความร้อนที่มีประสิทธิภาพช่วยลดภาระการทำความเย็นของระบบทำความเย็น

สำหรับเครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศ การนำความร้อนกลับมาใช้อย่างมีประสิทธิภาพยังช่วยให้อากาศขาออกที่เย็นสามารถทำให้อากาศอัดขาเข้าเย็นลงล่วงหน้าได้

แรงดันตกคร่อม

แรงดันตกคร่อมเป็นปัจจัยสำคัญสำหรับอุปกรณ์ในระบบอากาศอัด

การสูญเสียแรงดันผ่านเครื่องแลกเปลี่ยนความร้อนมากเกินไปอาจทำให้ต้องเพิ่มความดันขาออกของเครื่องอัดอากาศเพื่อรักษาความดันปลายทางให้เพียงพอ ส่งผลให้ความต้องการพลังงานของระบบเพิ่มขึ้น

สำหรับรายละเอียดเกี่ยวกับปัจจัยนี้ สามารถดู แรงดันตกคร่อมในระบบอากาศอัด

อุณหภูมิขาเข้า

อุณหภูมิขาเข้าที่สูงจะเพิ่มภาระความร้อนของเครื่องทำลมแห้ง

ดังนั้น ควรเลือกเครื่องแลกเปลี่ยนความร้อนและระบบทำความเย็นตามสภาวะอากาศขาเข้าจริง แทนการพิจารณาเฉพาะอัตราการไหลตามค่าพิกัด

พื้นที่ติดตั้ง

เครื่องแลกเปลี่ยนความร้อนแบบแผ่น แบบแผ่นและครีบ และแบบรวมสามารถช่วยให้การจัดวางอุปกรณ์มีความกะทัดรัดในกรณีที่พื้นที่ติดตั้งมีจำกัด

อย่างไรก็ตาม ควรประเมินความกะทัดรัดร่วมกับประสิทธิภาพการถ่ายเทความร้อน แรงดันตกคร่อม และความสะดวกในการเข้าถึงเพื่อบำรุงรักษา

การบำรุงรักษาและการเข้าถึงเพื่อบริการ

พื้นผิวถ่ายเทความร้อนอาจมีประสิทธิภาพลดลงหากมีสิ่งปนเปื้อนสะสม

ดังนั้น การออกแบบเครื่องแลกเปลี่ยนความร้อนที่เหมาะสมควรคำนึงถึงสภาพแวดล้อมการทำงาน ความสะอาดของอากาศอัด สภาวะการทำความเย็น ข้อกำหนดในการตรวจสอบ และความสะดวกในการเข้าถึงเพื่อบริการ

ประโยชน์ของเครื่องแลกเปลี่ยนความร้อนที่เหมาะสม

เครื่องแลกเปลี่ยนความร้อนที่ได้รับการเลือกและออกแบบอย่างเหมาะสมสามารถช่วยให้:

• จุดน้ำค้างภายใต้แรงดันมีเสถียรภาพ
• การควบแน่นของความชื้นมีประสิทธิภาพ
• ลดภาระของระบบทำความเย็น
• นำความร้อนกลับมาใช้
• ควบคุมแรงดันตกคร่อม
• ลดการใช้พลังงานที่ไม่จำเป็น
• ทำให้โครงสร้างเครื่องทำลมแห้งมีความกะทัดรัด
• รักษาการทำงานของเครื่องทำลมแห้งให้มีเสถียรภาพในระยะยาว

ดังนั้น ควรประเมินประสิทธิภาพของเครื่องแลกเปลี่ยนความร้อนในฐานะส่วนหนึ่งของเครื่องทำลมแห้งแบบทำความเย็นทั้งระบบ แทนการประเมินเป็นส่วนประกอบแยกต่างหาก

เครื่องแลกเปลี่ยนความร้อนประเภทใดดีที่สุดสำหรับเครื่องทำลมแห้ง

ไม่มีเครื่องแลกเปลี่ยนความร้อนประเภทเดียวที่ดีที่สุดสำหรับเครื่องทำลมแห้งสำหรับอากาศอัดทุกประเภท

เครื่องแลกเปลี่ยนความร้อนแบบอากาศสู่อากาศเหมาะสำหรับการนำความร้อนกลับมาใช้ระหว่างอากาศอัดขาเข้าและขาออก

เครื่องระเหยแบบอากาศสู่สารทำความเย็นให้การทำความเย็นหลักที่จำเป็นสำหรับการควบแน่นของความชื้น

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นและครีบมีโครงสร้างถ่ายเทความร้อนที่กะทัดรัด และสามารถใช้สำหรับการทำให้อากาศอัดอุณหภูมิสูงเย็นลงล่วงหน้า

เครื่องแลกเปลี่ยนความร้อนแบบแผ่นสามในหนึ่งรวมฟังก์ชันการปรับสภาพหลายอย่างไว้ในชุดขนาดกะทัดรัด

เครื่องแลกเปลี่ยนความร้อนแบบเปลือกและท่อเป็นอีกทางเลือกหนึ่งของโครงสร้างสำหรับงานอุตสาหกรรม เมื่อการออกแบบระบบ กำลังการผลิต และสภาวะการทำงานเหมาะกับรูปแบบนี้

การเลือกที่ถูกต้องขึ้นอยู่กับอัตราการไหล ความดัน อุณหภูมิขาเข้า ข้อกำหนดด้านการถ่ายเทความร้อน แรงดันตกคร่อมที่ยอมรับได้ พื้นที่ติดตั้ง ความต้องการด้านการบำรุงรักษา และการกำหนดค่าโดยรวมของเครื่องทำลมแห้ง

สรุป

เครื่องแลกเปลี่ยนความร้อนเป็นส่วนสำคัญในการทำงานของเครื่องทำลมแห้งแบบทำความเย็นสำหรับอากาศอัด

เครื่องแลกเปลี่ยนความร้อนทำหน้าที่ทำให้อากาศอัดขาเข้าเย็นลงล่วงหน้า ให้การทำความเย็นด้วยระบบทำความเย็น ส่งเสริมการควบแน่นของความชื้น นำความร้อนกลับมาใช้ และเพิ่มอุณหภูมิของอากาศแห้งขาออก การออกแบบส่งผลโดยตรงต่อเสถียรภาพของจุดน้ำค้างภายใต้แรงดัน ภาระของระบบทำความเย็น แรงดันตกคร่อม ขนาดอุปกรณ์ และประสิทธิภาพโดยรวมของเครื่องทำลมแห้ง

เครื่องทำลมแห้งแบบทำความเย็นของ Lingyu ใช้รูปแบบเครื่องแลกเปลี่ยนความร้อนหลายประเภท รวมถึงแบบอากาศสู่อากาศ เครื่องระเหยแบบอากาศสู่สารทำความเย็น แบบแผ่นและครีบอะลูมิเนียมอัลลอย แบบแผ่นสามในหนึ่ง และโครงสร้างแบบเปลือกและท่อ

สำหรับเครื่องทำลมแห้งแบบทำความเย็น AH และ WH ของ Lingyu กระบวนการทำความเย็นให้จุดน้ำค้างภายใต้แรงดันประมาณ 2–10°C ส่วนเครื่องแลกเปลี่ยนความร้อนรูปแบบอื่นสามารถเลือกได้ตามอุณหภูมิขาเข้า กำลังการผลิต โครงสร้างอุปกรณ์ และข้อกำหนดในการใช้งาน

ดังนั้น เครื่องแลกเปลี่ยนความร้อนที่เหมาะสมที่สุดไม่ได้พิจารณาจากประเภทของเครื่องแลกเปลี่ยนความร้อนเพียงอย่างเดียว แต่ควรเลือกเป็นส่วนหนึ่งของระบบทำให้อากาศอัดแห้งทั้งหมดตามสภาวะการทำงานจริงและคุณภาพอากาศที่ต้องการ
