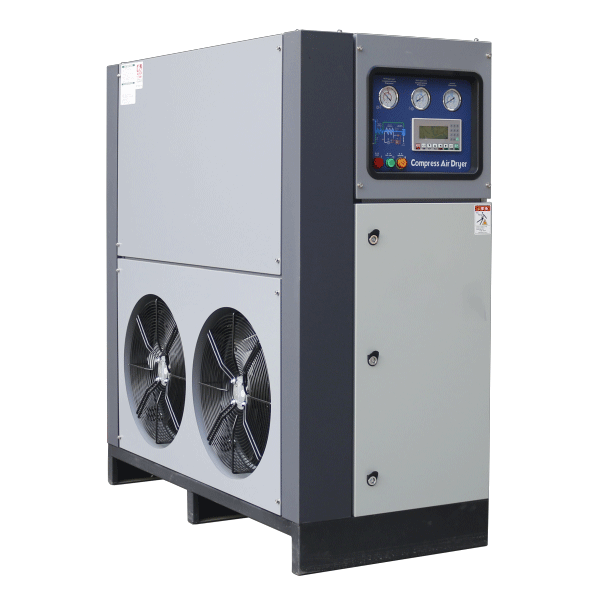

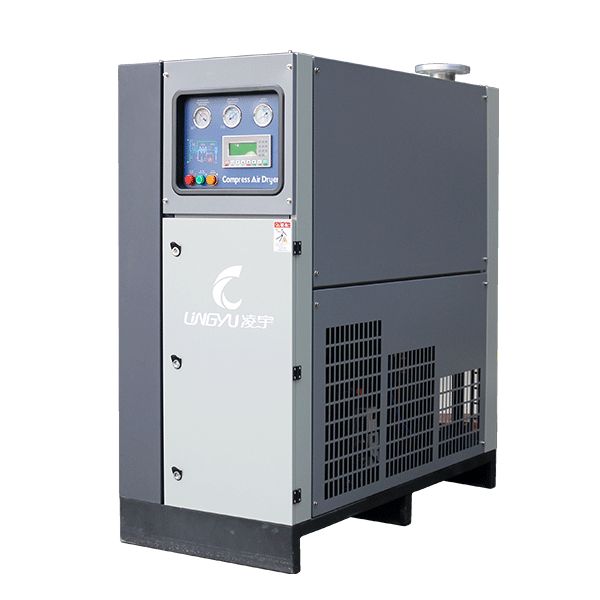

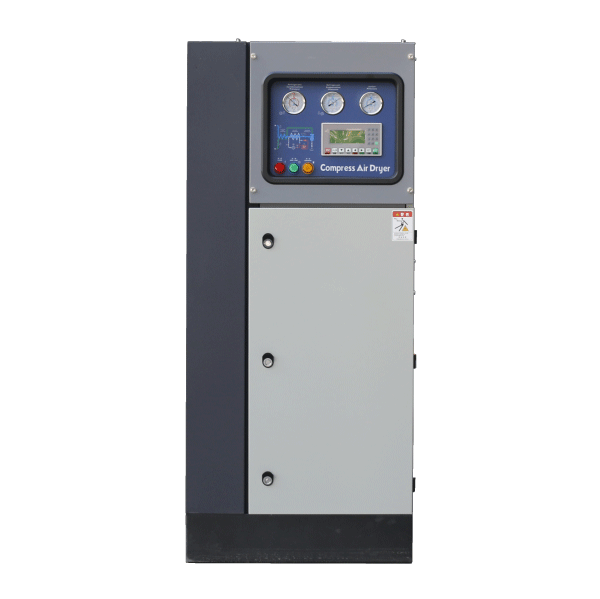

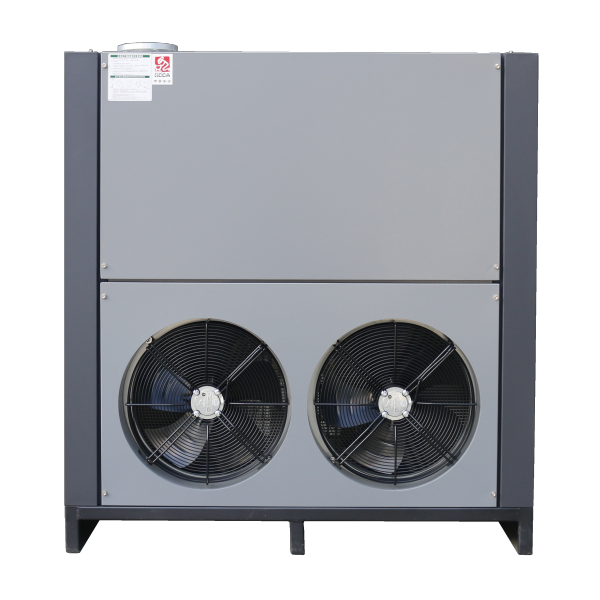

เครื่องทำลมแห้งแบบทำความเย็นชนิด 3-in-1 Plate Heat Exchange Refrigerated Air Dryer ออกแบบมาเพื่อกำจัดความชื้นออกจากลมอัดอย่างมีประสิทธิภาพ โดยใช้ระบบ ทำความเย็นสองชั้น + การทำความเย็นด้วยสารทำความเย็น + การควบแน่น + การแยกน้ำ-แก๊ส 5 ขั้นตอน เพื่อให้ได้ลมอัดที่แห้งและสะอาดมากขึ้น
แกนระเหยถูกออกแบบให้อยู่ตรงกลางของชุดแลกเปลี่ยนความร้อนทั้งหมด ช่วยลดการสูญเสียปริมาณความเย็นภายในระบบ และส่งมอบความเย็นไปยังพรีคูลเลอร์ได้มากขึ้น ทำให้การลดอุณหภูมิของลมอัดมีประสิทธิภาพและมีเสถียรภาพมากกว่าเดิม ขณะเดียวกัน ตัวแยกน้ำแบบบูรณาการที่ออกแบบใหม่สามารถแยกไอและน้ำได้อย่างมีประสิทธิภาพ โดยใช้ลวดสแตนเลส 304 แบบเรียงซ้อนเพื่อช่วยแยกหยดน้ำที่เกิดจากการควบแน่นออกอย่างสมบูรณ์
สำหรับการใช้งานในประเทศไทย เครื่องรุ่นนี้เหมาะอย่างยิ่งกับระบบลมอัดที่ต้องการความเสถียรสูงในสภาพอากาศร้อนถึงร้อนจัด และบางช่วงมีฝนฟ้าคะนองหรือความชื้นแปรผัน ซึ่งเป็นลักษณะอากาศที่พบได้ต่อเนื่องในไทยช่วงนี้ จึงช่วยลดความเสี่ยงจากน้ำสะสมในระบบและรักษาคุณภาพลมอัดได้ดียิ่งขึ้น。
ของไหลที่ใช้ได้: อากาศอัด, อากาศไม่กัดกร่อน
ความดันขาเข้า: 0.7 MPa (สามารถใช้ 0.6–1.0 MPa ได้ และสามารถปรับแต่งระดับความดันอื่นได้)
อุณหภูมิขาเข้าอากาศ: 45℃ (จำกัดอุณหภูมิขาเข้าสูงสุด ≤60℃)
การสูญเสียความดันที่โหลดเต็ม: <0.01 MPa
จุดน้ำค้างของความดันขาออก: 2℃～10℃
อุณหภูมิแวดล้อมที่กำหนด: 35℃ (สามารถใช้ได้ 2℃～45℃)
วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศ / น้ำ (เลือกได้)
สำหรับโรงงานในประเทศไทย แนะนำให้ติดตั้งเครื่องภายในอาคารที่สะอาด มีการระบายอากาศดี และเลือกชนิดการระบายความร้อนให้เหมาะกับสภาพหน้างานจริง หากเป็นโรงงานทั่วไปหรือพื้นที่ที่ไม่มีระบบน้ำหล่อเย็น สามารถเลือกแบบระบายความร้อนด้วยอากาศได้ แต่หากเป็นโรงงานที่มีภาระความร้อนสูงหรือใช้งานต่อเนื่องในพื้นที่ปิด แบบระบายความร้อนด้วยน้ำจะช่วยให้การทำงานมีเสถียรภาพมากขึ้นในสภาพอากาศร้อนของไทย。
| ความสามารถในการประมวลผล (m³/min) | แหล่งจ่ายไฟและแรงดัน (V/Hz) | กำลังรวม (kW) | ขาเข้า/ขาออกอากาศ | ขนาด (mm) L×W×H |
|---|
| 1.50 | 220/50 | 0.70 | RC1″ | 500×380×740 |
| 2.50 | 220/50 | 0.79 | RC1″ | 500×380×740 |
| 3.80 | 220/50 | 0.90 | RC1″ | 520×450×990 |
| 6.50 | 220/50 | 1.20 | RC1″-z | 520×450×990 |
| 10.5 | 220/50 | 2.00 | RC2″ | 670×560×1330 |
| 13.5 | 220/50 | 2.30 | RC2″ | 670×560×1330 |
| 17.0 | 220/50 | 2.80 | RC1″-1z” | 1200×700×1480 |
| 21.5 | 380/50 | 3.90 | DN80 | 1460×700×1480 |
| 25.0 | 380/50 | 4.90 | DN80 | 1480×740×1480 |
| 28.5 | 380/50 | 4.90 | DN80 | 1480×740×1600 |
| 32.0 | 380/50 | 5.70 | DN80 | 1480×740×1600 |
| 37.0 | 380/50 | 7.80 | DN100 | 1640×840×1750 |
| 45.0 | 380/50 | 8.80 | DN100 | 1640×840×1750 |
| 55.0 | 380/50 | 10.1 | DN125 | 1740×840×1750 |
| 65.0 | 380/50 | 10.1 | DN125 | 1890×840×1803 |
| 75.0 | 380/50 | 11.1 | DN125 | 1980×950×1990 |
| 85.0 | 380/50 | 13.7 | DN125 | 2220×950×2063 |
หมายเหตุ: หากปริมาตรอากาศมากกว่า 85 m³/min หรือมีข้อกำหนดพิเศษ เช่น วัสดุหรืออุณหภูมิ กรุณาติดต่อบริษัทหรือผู้แทนจำหน่ายเพื่อข้อมูลทางเทคนิค ข้อมูลข้างต้นเป็นเพียงเพื่อการอ้างอิง และอาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งล่วงหน้า สำหรับสเปกอื่น ๆ กรุณาติดต่อบริษัทโดยตรง
งานตัดเลเซอร์และงานโลหะความแม่นยำ
เหมาะสำหรับระบบลมอัดที่ต้องการการสูญเสียความดันต่ำมาก เพื่อช่วยรักษาเสถียรภาพของแรงดันลม ลดน้ำสะสม และสนับสนุนคุณภาพของกระบวนการตัดหรือการผลิตที่ต้องการความแม่นยำสูง
เครื่องวิเคราะห์ในห้องปฏิบัติการและระบบวิเคราะห์ก๊าซ
เหมาะสำหรับเครื่องกำเนิดโอโซน เครื่องโครมาโตกราฟแก๊ส FTIR และระบบ CEMS ที่ต้องการลมอัดแห้งและสะอาดอย่างสม่ำเสมอ
อุตสาหกรรมอิเล็กทรอนิกส์และการทดสอบชิป
เหมาะสำหรับการทดสอบชิปอิเล็กทรอนิกส์ การอบแห้งด้วยท่อคลื่น และกระบวนการที่ไวต่อการควบแน่น ซึ่งต้องการลมอัดที่มีจุดน้ำค้างคงที่และสะอาด
การแพทย์และทันตกรรม
เหมาะสำหรับเครื่องอัดอากาศทางการแพทย์และเครื่องอัดอากาศสำหรับทันตกรรม ที่ต้องการลมอัดแห้งเพื่อลดความเสี่ยงจากความชื้นและสิ่งปนเปื้อนในระบบ
ระบบอัตโนมัติแบบนิวเมติกและเครื่องจักรหุ่นยนต์
เหมาะสำหรับระบบลมอัตโนมัติ เครื่องจักรหุ่นยนต์ แบริ่งอากาศ และปั๊มที่ขับเคลื่อนด้วยลม ซึ่งต้องการลมอัดแห้งเพื่อเพิ่มเสถียรภาพของการทำงานและยืดอายุการใช้งานอุปกรณ์
งานวิศวกรรมและระบบสาธารณูปโภคเฉพาะทาง
เหมาะสำหรับระบบสปริงเกอร์แห้ง การควบคุม HVAC กลางแจ้ง ระบบประตูและล็อกของรถโดยสาร เครื่องพิมพ์กราฟิก และระบบควบคุมเครื่องล้างรถ ที่ต้องการลมอัดแห้งและเสถียรภายใต้การใช้งานต่อเนื่อง
