เครื่องทำลมแห้งทำงานอย่างไรในระบบเครื่องอัดอากาศ: คู่มือฉบับสมบูรณ์สำหรับผู้ใช้งานในภาคอุตสาหกรรม

ลมอัด (Compressed Air) ถูกใช้อย่างแพร่หลายในอุตสาหกรรมการผลิต การบรรจุ ระบบอัตโนมัติ การแปรรูปอาหาร อิเล็กทรอนิกส์ เภสัชกรรม และอุตสาหกรรมอื่น ๆ อีกมากมาย อย่างไรก็ตาม อากาศที่ถูกดูดเข้าสู่เครื่องอัดอากาศ (Air Compressor) มีไอน้ำอยู่ตามธรรมชาติ หลังจากผ่านการอัดและการทำให้เย็น ความชื้นบางส่วนอาจควบแน่นกลายเป็นน้ำในสถานะของเหลว และก่อให้เกิดปัญหาทั่วทั้งเครือข่ายลมอัด

การทำความเข้าใจว่าเครื่องทำลมแห้งทำงานอย่างไรในระบบเครื่องอัดอากาศ จำเป็นต้องพิจารณาไม่เพียงเฉพาะตัวเครื่องทำลมแห้งเท่านั้น แต่ยังรวมถึงการทำงานร่วมกันระหว่างเครื่องอัดอากาศ อุปกรณ์ทำความเย็น เครื่องแยก ตัวกรอง ถังพักลม เครื่องทำลมแห้ง และระบบท่อปลายทาง

หน้าที่หลักของเครื่องทำลมแห้งคือการลดไอน้ำและทำให้ได้จุดน้ำค้างภายใต้ความดัน (Pressure Dew Point) ที่เหมาะสมกับการใช้งาน

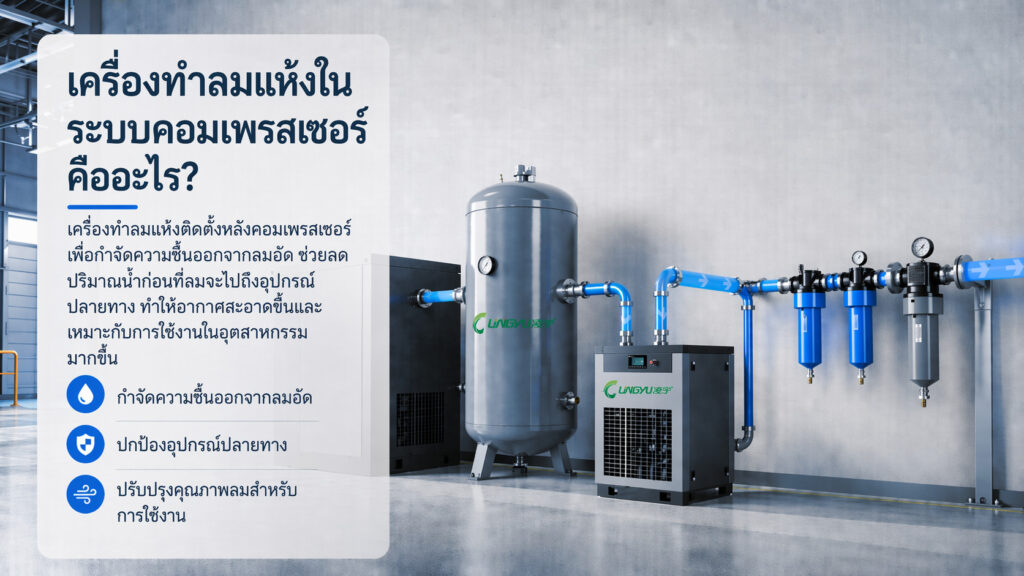

เครื่องทำลมแห้งในระบบเครื่องอัดอากาศคืออะไร

เครื่องทำลมแห้งลมอัด (Compressed Air Dryer) คืออุปกรณ์ควบคุมความชื้นที่ติดตั้งอยู่ภายในระบบปรับปรุงคุณภาพลมอัด (Compressed Air Treatment System)

เครื่องอัดอากาศจะเพิ่มความดันของอากาศ แต่การอัดเพียงอย่างเดียวไม่ได้ทำให้อากาศแห้ง หลังจากการอัด อากาศจะมีอุณหภูมิสูงและยังคงมีไอน้ำอยู่ในปริมาณมาก เมื่ออากาศเย็นตัวลง ไอน้ำบางส่วนจะควบแน่นกลายเป็นน้ำในสถานะของเหลว

เครื่องแยกและระบบระบายน้ำจะกำจัดน้ำที่ควบแน่นออก ขณะที่เครื่องทำลมแห้งจะกำจัดไอน้ำเพิ่มเติมเพื่อลดจุดน้ำค้างภายใต้ความดัน ก่อนที่ลมอัดจะเข้าสู่อุปกรณ์ปลายทาง

ดังนั้น ตัวกรอง เครื่องแยก ถังพักลม ระบบระบายน้ำ และเครื่องทำลมแห้งจึงมีหน้าที่แตกต่างกัน แต่ทำงานเสริมกันภายในระบบ

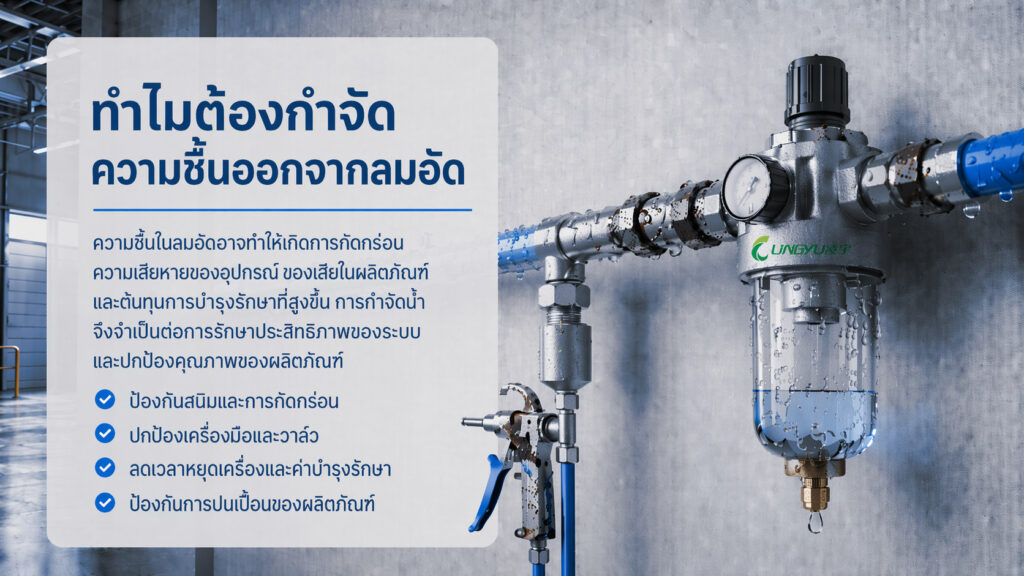

เหตุใดจึงต้องควบคุมความชื้น

หากมีความชื้นมากเกินไปหลงเหลืออยู่ในระบบลมอัด อาจก่อให้เกิด:

• การกัดกร่อนในระบบท่อและถังพักลม
• ปัญหากับวาล์วและแอคชูเอเตอร์ (Actuators)
• การสะสมของน้ำในท่อลม
• การทำงานผิดปกติของอุปกรณ์นิวแมติก (Pneumatic Equipment)
• ข้อบกพร่องในการผลิตที่เกี่ยวข้องกับความชื้น
• การแข็งตัวในบริเวณที่ระบบท่อสัมผัสกับอุณหภูมิต่ำ
• ความต้องการในการบำรุงรักษาและเวลาหยุดเครื่องที่เพิ่มขึ้น

ระดับการทำลมแห้งที่ต้องการขึ้นอยู่กับกระบวนการและอุณหภูมิต่ำสุดที่ลมอัดจะต้องเผชิญ

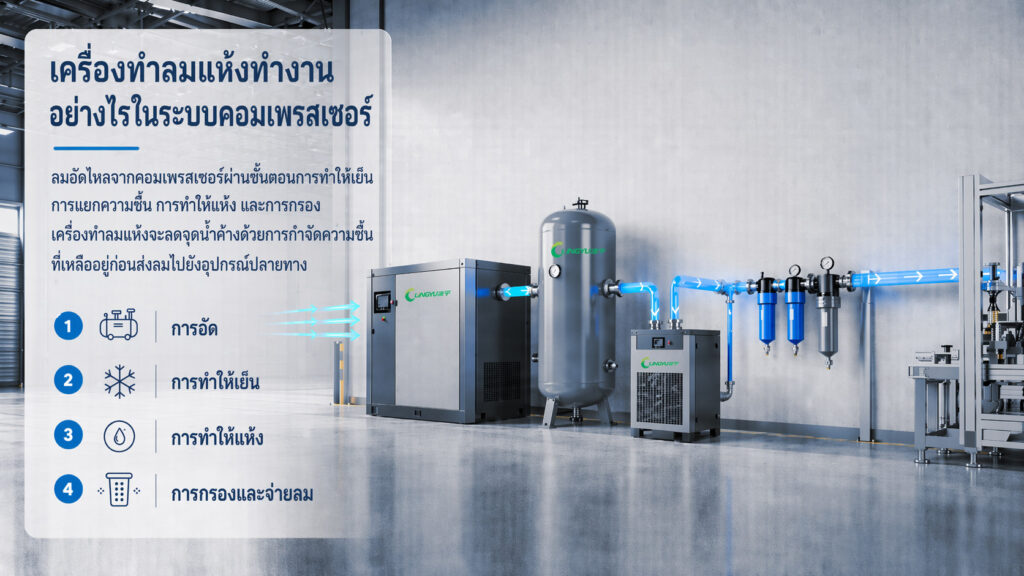

เครื่องทำลมแห้งทำงานอย่างไรในระบบเครื่องอัดอากาศ

กระบวนการปรับปรุงคุณภาพลมอัดโดยทั่วไปเริ่มต้นเมื่ออากาศจากสภาพแวดล้อมเข้าสู่เครื่องอัดอากาศ

เครื่องอัดอากาศจะเพิ่มความดันและอุณหภูมิของอากาศ จากนั้นลมอัดที่มีอุณหภูมิสูงจะถูกทำให้เย็นลง ทำให้ไอน้ำบางส่วนเกิดการควบแน่น น้ำในสถานะของเหลวนี้สามารถกำจัดออกได้ด้วยเครื่องแยกและระบบระบายน้ำ

ลมอัดที่เหลือยังคงมีไอน้ำอยู่ จึงเข้าสู่เครื่องทำลมแห้งเพื่อกำจัดความชื้นเพิ่มเติม

ความชื้นจะถูกกำจัดด้วยวิธีที่แตกต่างกันตามเทคโนโลยีของเครื่องทำลมแห้ง โดยเครื่องทำลมแห้งแบบทำความเย็น (Refrigerated Air Dryer) ใช้การลดอุณหภูมิและการควบแน่น ส่วนเครื่องทำลมแห้งแบบดูดซับ (Desiccant Air Dryer) ใช้การดูดซับ (Adsorption) ความชื้นบนสารดูดความชื้น

เมื่อได้จุดน้ำค้างภายใต้ความดันตามที่ต้องการแล้ว ลมที่ผ่านการปรับปรุงคุณภาพสามารถผ่านระบบกรองที่เหมาะสมและเข้าสู่เครือข่ายจ่ายลมต่อไป

สำหรับภาพรวมเพิ่มเติมเกี่ยวกับรูปแบบระบบปรับปรุงคุณภาพลมและเทคโนโลยีเครื่องทำลมแห้ง สามารถดู คู่มือระบบเครื่องทำลมแห้งลมอัด

ลำดับการไหลของลมผ่านระบบ

ลำดับทั่วไปของระบบปรับปรุงคุณภาพลมอัดอาจประกอบด้วย:

1. การดูดอากาศเข้า (Air Intake) — อากาศจากสภาพแวดล้อมที่มีไอน้ำและสิ่งปนเปื้อนในอากาศเข้าสู่เครื่องอัดอากาศ
2. การอัด (Compression) — ความดันและอุณหภูมิของอากาศเพิ่มขึ้น
3. การทำให้เย็น (Cooling) — ลมอัดที่มีอุณหภูมิสูงถูกทำให้เย็นลง เพื่อให้ความชื้นบางส่วนเกิดการควบแน่น
4. การแยกน้ำในสถานะของเหลว (Liquid-Water Separation) — เครื่องแยกและระบบระบายน้ำกำจัดน้ำที่ควบแน่น
5. การกรอง (Filtration) — ตัวกรองอาจกำจัดละอองน้ำมัน น้ำในสถานะของเหลวที่หลงเหลือ และอนุภาคตามข้อกำหนดของระบบ
6. การทำลมแห้ง (Drying) — เครื่องทำลมแห้งลดไอน้ำที่เหลืออยู่จนถึงจุดน้ำค้างภายใต้ความดันที่ต้องการ
7. การจ่ายลม (Distribution) — ลมอัดที่ผ่านการปรับปรุงคุณภาพเข้าสู่ระบบท่อของโรงงานและจุดใช้งาน

ลำดับที่แน่นอนของถังพักลม ตัวกรอง เครื่องแยก และเครื่องทำลมแห้งอาจแตกต่างกันตามประเภทของเครื่องอัดอากาศ การออกแบบเครื่องทำลมแห้ง รูปแบบระบบท่อ และข้อกำหนดด้านคุณภาพลม

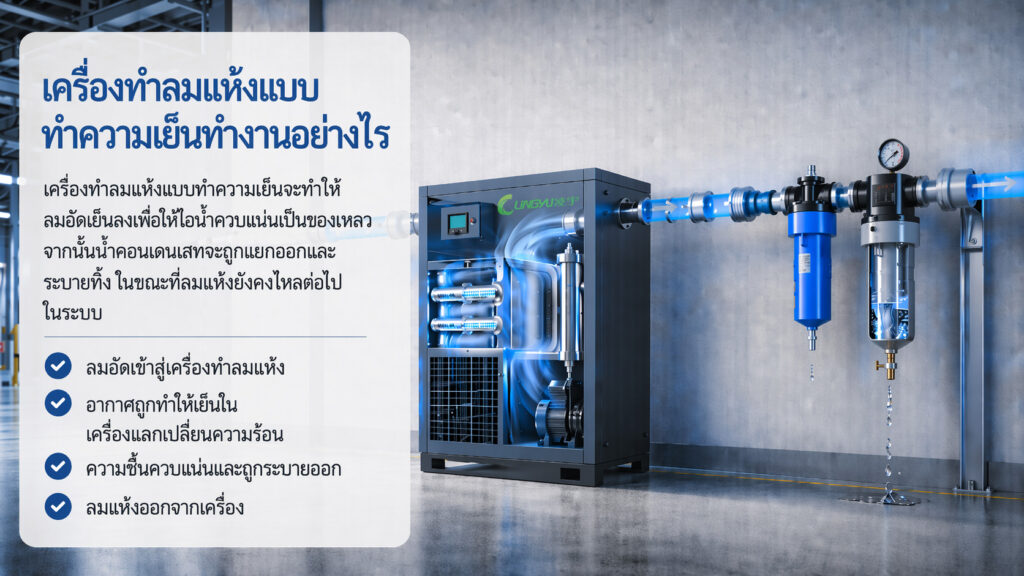

เครื่องทำลมแห้งแบบทำความเย็นทำงานร่วมกับเครื่องอัดอากาศอย่างไร

เครื่องทำลมแห้งแบบทำความเย็น (Refrigerated Air Dryer) กำจัดความชื้นโดยลดอุณหภูมิของลมอัดจนกระทั่งไอน้ำเกิดการควบแน่น

ในระบบทำลมแห้งแบบทำความเย็นของ Lingyu ลมอัดจะถูกลดอุณหภูมิล่วงหน้า จากนั้นไหลผ่านเครื่องระเหยสารทำความเย็น (Refrigerant Evaporator) เมื่ออุณหภูมิของลมลดลง ไอน้ำจะเกิดการควบแน่น น้ำควบแน่น (Condensate) จะถูกแยกและระบายออกผ่านระบบระบายน้ำ ขณะที่ลมที่ผ่านการทำให้แห้งจะถูกทำให้อุ่นขึ้นอีกครั้งก่อนออกจากเครื่องทำลมแห้ง

ระบบทำลมแห้งแบบทำความเย็นของ Lingyu สามารถให้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ภายใต้สภาวะการทำงานที่เกี่ยวข้อง

ด้วยเหตุนี้ เครื่องทำลมแห้งแบบทำความเย็นจึงเหมาะสำหรับระบบเครื่องอัดอากาศในงานอุตสาหกรรมทั่วไปจำนวนมาก ซึ่งไม่จำเป็นต้องใช้จุดน้ำค้างภายใต้ความดันต่ำกว่าศูนย์ในระดับที่ต่ำมาก

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับกระบวนการทำความเย็น สามารถดู หลักการทำงานของเครื่องทำลมแห้งแบบทำความเย็นชนิดระบายความร้อนด้วยอากาศ

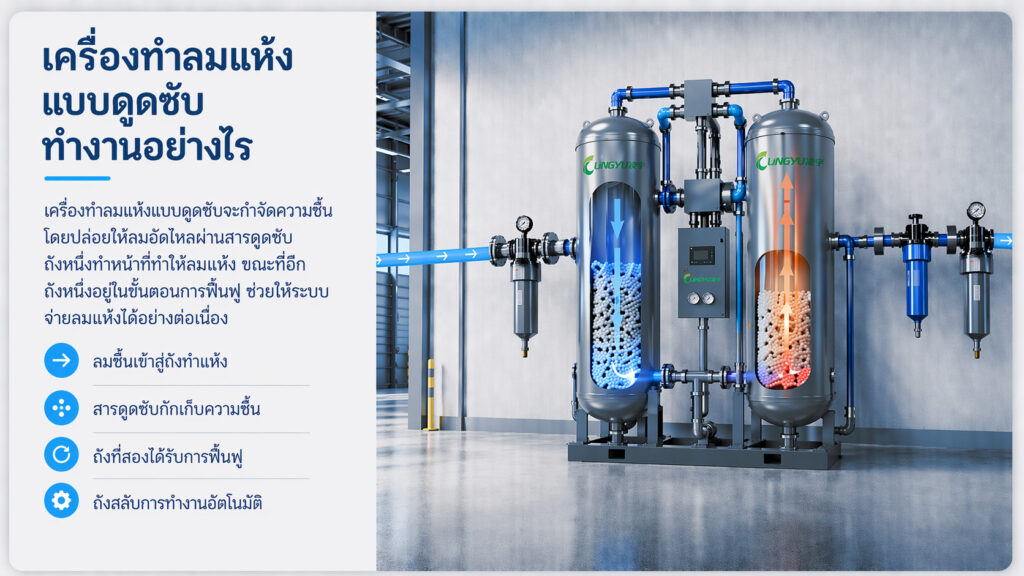

เครื่องทำลมแห้งแบบดูดซับทำงานร่วมกับเครื่องอัดอากาศอย่างไร

เครื่องทำลมแห้งแบบดูดซับ (Desiccant Air Dryer) กำจัดไอน้ำด้วยกระบวนการดูดซับ

ลมอัดจะเข้าสู่ถังที่บรรจุวัสดุดูดซับ (Adsorbent Material) เช่น อะลูมินากัมมันต์ (Activated Alumina) และในระบบบางรูปแบบของ Lingyu จะใช้ตะแกรงโมเลกุลประสิทธิภาพสูง (High-Performance Molecular Sieve) ไอน้ำจะถูกกักไว้บนพื้นผิวของสารดูดความชื้น ขณะที่ลมอัดแห้งจะไหลต่อไปยังระบบปลายทาง

ระบบฟื้นฟูส่วนใหญ่ใช้ถังสลับกันทำงาน โดยถังหนึ่งทำหน้าที่ดูดซับความชื้น ขณะที่อีกถังเข้าสู่กระบวนการฟื้นฟู (Regeneration) ทำให้เครื่องทำลมแห้งสามารถทำงานได้อย่างต่อเนื่อง

ตัวอย่างเช่น เครื่องทำลมแห้งแบบฟื้นฟูโดยไม่ใช้ความร้อน HH Series (HH Heatless Regenerative Dryer) ของ Lingyu ทำงานตามหลักการดูดซับแบบสลับความดัน (Pressure Swing Adsorption: PSA) โดยใช้ลมอัดแห้งที่ผลิตได้บางส่วนเป็นลมไล่ (Purge Air) เพื่อลดความดันย่อยของไอน้ำและกำจัดความชื้นที่ถูกดูดซับไว้ก่อนหน้านี้ออกจากถังฟื้นฟู

HH Series แบบไม่ใช้ความร้อนสามารถให้จุดน้ำค้างภายใต้ความดันที่ทางออก (Outlet Pressure Dew Point) ≤−40°C

สำหรับคำอธิบายโดยละเอียดเกี่ยวกับกระบวนการสลับถัง สามารถดู หลักการทำงานของเครื่องทำลมแห้งแบบดูดซับชนิดสองถัง

ตำแหน่งติดตั้งเครื่องทำลมแห้ง

ไม่มีรูปแบบการจัดวางระบบท่อเพียงรูปแบบเดียวที่สามารถใช้ได้กับการติดตั้งเครื่องอัดอากาศทุกระบบ

ตัวอย่างรูปแบบทั่วไปคือ:

เครื่องอัดอากาศ → การทำให้เย็น/การแยก → ถังพักลมและ/หรือการกรอง → เครื่องทำลมแห้ง → การกรองปลายทาง → ระบบจ่ายลมภายในโรงงาน

อย่างไรก็ตาม ตำแหน่งที่แน่นอนของถังพักลมฝั่งเปียก (Wet Receiver) ถังพักลมฝั่งแห้ง (Dry Receiver) ตัวกรองก่อนเครื่อง (Pre-Filter) ตัวกรองหลังเครื่อง (After-Filter) และเครื่องทำลมแห้ง ขึ้นอยู่กับการออกแบบระบบ

สิ่งสำคัญคือเครื่องทำลมแห้งต้องได้รับลมอัดภายในเงื่อนไขขาเข้าตามพิกัด และระบบปรับปรุงคุณภาพลมต้นทางต้องป้องกันไม่ให้น้ำในสถานะของเหลว น้ำมัน หรือสิ่งปนเปื้อนในปริมาณมากเกินไปส่งผลต่อประสิทธิภาพของเครื่องทำลมแห้ง

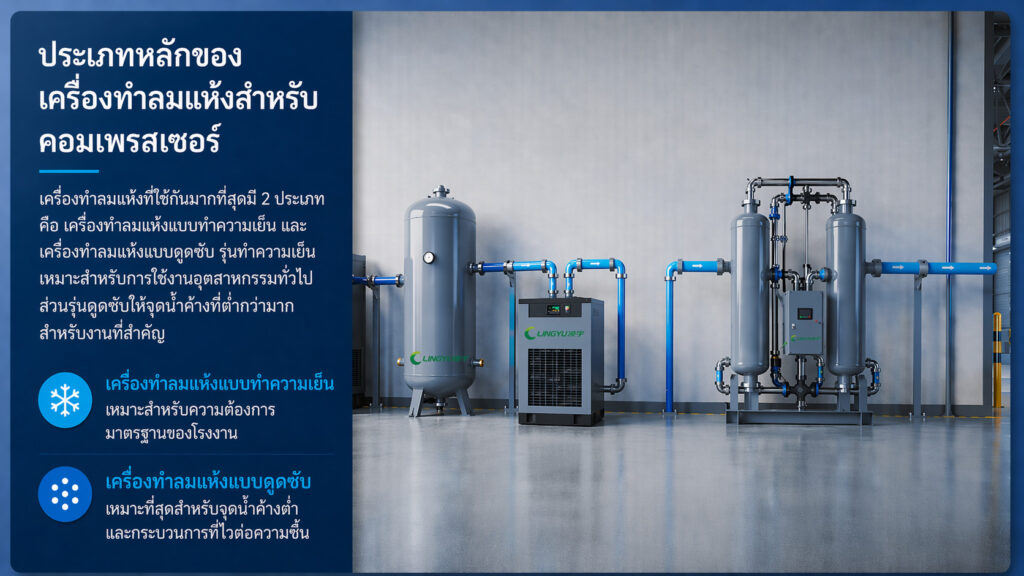

เครื่องทำลมแห้งแบบทำความเย็นเทียบกับเครื่องทำลมแห้งแบบดูดซับ

การเลือกเครื่องทำลมแห้งที่เหมาะสมขึ้นอยู่กับจุดน้ำค้างภายใต้ความดันที่ต้องการเป็นหลัก

เครื่องทำลมแห้งแบบทำความเย็นอาจเหมาะสมในกรณีที่จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C สามารถตอบสนองความต้องการของการใช้งานได้

ควรพิจารณาเครื่องทำลมแห้งแบบดูดซับเมื่อต้องการจุดน้ำค้างภายใต้ความดันที่ต่ำกว่านี้อย่างมาก

การเลือกยังควรพิจารณาปัจจัยต่อไปนี้:

• อัตราการไหลของลม (Airflow)
• ความดันขาเข้า (Inlet Pressure)
• อุณหภูมิขาเข้า (Inlet Temperature)
• อุณหภูมิแวดล้อม (Ambient Temperature)
• อุณหภูมิต่ำสุดของระบบปลายทาง (Lowest Downstream Temperature)
• ความดันตกคร่อม (Pressure Drop)
• การใช้พลังงาน (Energy Consumption)
• ข้อกำหนดด้านการฟื้นฟู (Regeneration Requirements)
• ความต้องการด้านการบำรุงรักษา (Maintenance Needs)

สำหรับการเปรียบเทียบโดยละเอียด สามารถดู คู่มือการเลือกเครื่องทำลมแห้งแบบทำความเย็นและแบบดูดซับ

เหตุใดจึงใช้ตัวกรองร่วมกับเครื่องทำลมแห้ง

เครื่องทำลมแห้งมีหน้าที่หลักในการควบคุมความชื้น ส่วนตัวกรองจะจัดการสิ่งปนเปื้อนประเภทอื่น เช่น ละอองน้ำมัน (Oil Aerosols) และอนุภาค (Particles)

ความแตกต่างนี้มีความสำคัญเป็นพิเศษในระบบดูดซับ เนื่องจากการปนเปื้อนของน้ำมันสามารถลดประสิทธิภาพของสารดูดความชื้นได้

ในกระบวนการทำลมแห้งแบบผสมของ Lingyu ขั้นตอนการทำความเย็นจะกำจัดความชื้นส่วนใหญ่ออกก่อน จากนั้นจะติดตั้งตัวกรองกำจัดน้ำมัน (Oil-Removal Filter) ก่อนขั้นตอนการดูดซับ และตามด้วยการกรองอนุภาคที่ระบบปลายทาง

การจัดวางระบบนี้ช่วยปกป้องวัสดุดูดซับ พร้อมกับควบคุมอนุภาคที่หลงเหลือก่อนที่ลมอัดจะเข้าสู่อุปกรณ์ปลายทาง

ดังนั้น ระบบที่ได้รับการออกแบบอย่างเหมาะสมจึงใช้การทำลมแห้งและการกรองร่วมกัน แทนที่จะคาดหวังให้อุปกรณ์เพียงชิ้นเดียวทำหน้าที่ปรับปรุงคุณภาพลมทุกด้าน

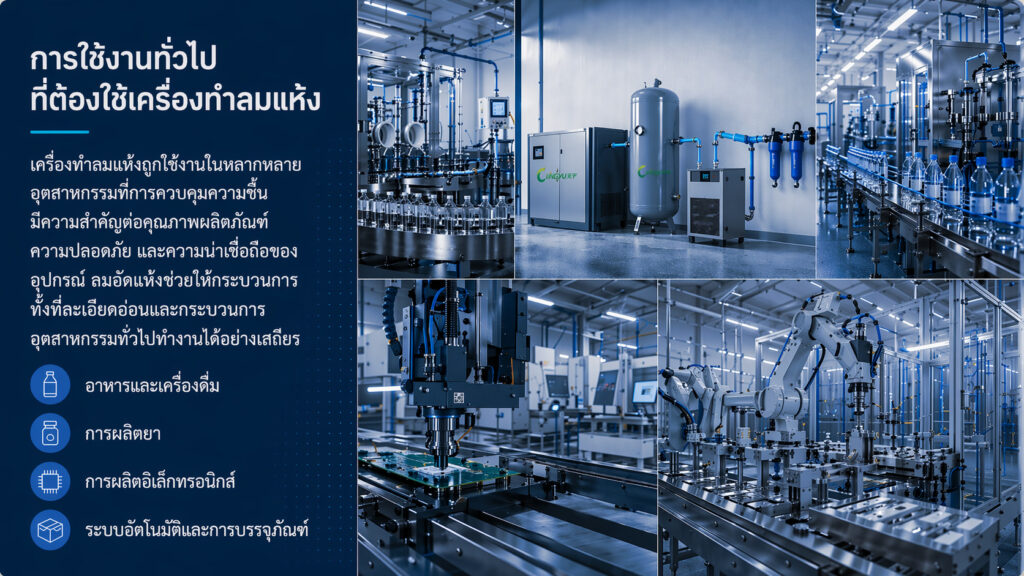

ประโยชน์ของการใช้เครื่องทำลมแห้งร่วมกับเครื่องอัดอากาศ

การทำลมแห้งอย่างเหมาะสมสามารถช่วยลดการกัดกร่อนที่เกี่ยวข้องกับความชื้น เพิ่มความน่าเชื่อถือของอุปกรณ์นิวแมติก รักษาความเสถียรของระบบเครื่องมือวัด และลดความเสี่ยงของการควบแน่นในระบบท่อปลายทาง

นอกจากนี้ ยังช่วยสนับสนุนความสม่ำเสมอของกระบวนการผลิตในกรณีที่ความชื้นในลมอัดส่งผลต่อกระบวนการทั้งโดยตรงหรือโดยอ้อม

เป้าหมายไม่ได้อยู่ที่การทำให้ได้จุดน้ำค้างภายใต้ความดันที่ต่ำที่สุดเท่าที่จะเป็นไปได้ แต่เครื่องทำลมแห้งควรให้ระดับการควบคุมความชื้นที่เหมาะสมกับการใช้งานจริง

วิธีเลือกเครื่องทำลมแห้งที่เหมาะสมสำหรับเครื่องอัดอากาศ

การเลือกเครื่องทำลมแห้งควรเริ่มต้นจากข้อกำหนดการทำงานจริง

ปัจจัยสำคัญประกอบด้วย:

• จุดน้ำค้างภายใต้ความดันที่ต้องการ (Required Pressure Dew Point)
• อัตราการไหลจริงของระบบ (Actual System Airflow)
• อุณหภูมิทางออกของเครื่องอัดอากาศและอุณหภูมิขาเข้าของเครื่องทำลมแห้ง (Compressor Discharge and Dryer Inlet Temperature)
• ความดันใช้งาน (Operating Pressure)
• สภาวะแวดล้อม (Ambient Conditions)
• อุณหภูมิต่ำสุดของระบบท่อหรือจุดใช้งาน (Lowest Piping or Point-of-Use Temperature)
• ความดันตกคร่อมที่ต้องการ (Required Pressure Drop)
• ข้อกำหนดด้านการกรอง (Filtration Requirements)
• ชั่วโมงการทำงาน (Operating Hours)
• การใช้พลังงานและลมสำหรับการฟื้นฟู (Energy and Regeneration Consumption)

ควรพิจารณาจุดน้ำค้างภายใต้ความดันที่ต้องการร่วมกับอุณหภูมิต่ำสุดที่ลมอัดจะต้องเผชิญในระบบปลายทาง ซึ่งช่วยกำหนดเทคโนโลยีการทำลมแห้งที่เหมาะสม พร้อมหลีกเลี่ยงการใช้พลังงานโดยไม่จำเป็น

สำหรับแนวทางการเลือกเชิงวิศวกรรมโดยละเอียด สามารถดู คู่มือการเลือกเครื่องทำลมแห้งลมอัด

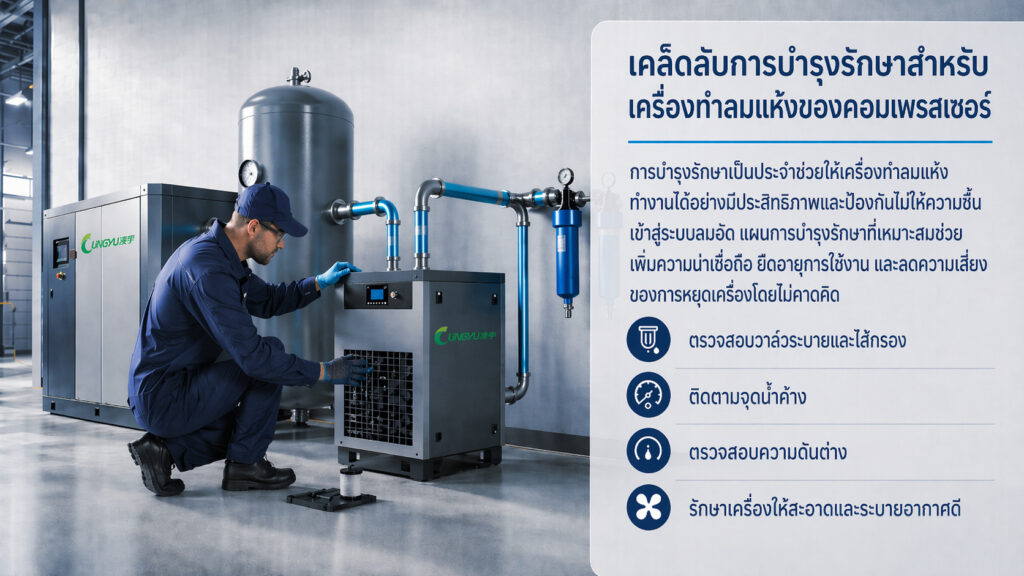

การบำรุงรักษาเพื่อให้เครื่องทำลมแห้งทำงานได้อย่างเชื่อถือได้

การบำรุงรักษาควรสอดคล้องกับเทคโนโลยีของเครื่องทำลมแห้ง

การบำรุงรักษาเครื่องทำลมแห้งแบบทำความเย็น

ส่วนสำคัญที่ควรตรวจสอบประกอบด้วย:

• สภาพของคอนเดนเซอร์ (Condenser Condition)
• ประสิทธิภาพของเครื่องระเหย (Evaporator Performance)
• ส่วนประกอบของระบบทำความเย็น (Refrigeration Components)
• ระบบระบายน้ำควบแน่น (Condensate Drains)
• พัดลมระบายความร้อน (Cooling Fans)
• อุณหภูมิขณะทำงาน (Operating Temperatures)
• จุดน้ำค้างภายใต้ความดัน (Pressure Dew Point)

ประสิทธิภาพการถ่ายเทความร้อนที่มีเสถียรภาพและการกำจัดน้ำควบแน่นอย่างมีประสิทธิภาพมีความสำคัญต่อการรักษาสมรรถนะการทำลมแห้งตามที่กำหนด

การบำรุงรักษาเครื่องทำลมแห้งแบบดูดซับ

ส่วนเพิ่มเติมที่ควรตรวจสอบประกอบด้วย:

• สภาพของสารดูดความชื้น (Desiccant Condition)
• วาล์วสลับ (Switching Valves)
• ประสิทธิภาพการฟื้นฟู (Regeneration Performance)
• ระบบควบคุม (Control Systems)
• ระบบลมไล่ (Purge-Air Systems)
• ระบบโบลเวอร์ (Blower Systems) ในกรณีที่มีการใช้งาน
• ลำดับการสลับถัง (Tower Sequencing)

การตรวจติดตามจุดน้ำค้างภายใต้ความดันเป็นประจำมีประโยชน์ เนื่องจากการเปลี่ยนแปลงของจุดน้ำค้างที่ทางออกอาจบ่งชี้ว่าเครื่องทำลมแห้งหรือระบบปรับปรุงคุณภาพลมโดยรอบไม่ได้ทำงานตามที่กำหนด

สรุป

การทำความเข้าใจว่าเครื่องทำลมแห้งทำงานอย่างไรในระบบเครื่องอัดอากาศ จำเป็นต้องพิจารณากระบวนการปรับปรุงคุณภาพลมอัดทั้งหมด

เครื่องอัดอากาศทำหน้าที่ผลิตลมอัด การทำให้เย็นและการแยกช่วยกำจัดน้ำควบแน่นบางส่วน ระบบกรองควบคุมน้ำมันและอนุภาค ส่วนเครื่องทำลมแห้งจะกำจัดไอน้ำเพิ่มเติมเพื่อให้ได้จุดน้ำค้างภายใต้ความดันตามที่ต้องการ

เครื่องทำลมแห้งแบบทำความเย็นดำเนินกระบวนการนี้ด้วยการลดอุณหภูมิ การควบแน่น การแยก และการระบายน้ำ ขณะที่เครื่องทำลมแห้งแบบดูดซับใช้กระบวนการดูดซับและการฟื้นฟูเพื่อให้ได้ระดับความแห้งที่สูงขึ้น

ระบบทำลมแห้งแบบทำความเย็นของ Lingyu สามารถให้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ขณะที่ HH Series แบบฟื้นฟูโดยไม่ใช้ความร้อนสามารถให้จุดน้ำค้างภายใต้ความดันที่ทางออก ≤−40°C

ระบบที่เหมาะสมขึ้นอยู่กับจุดน้ำค้าง อัตราการไหล ความดัน อุณหภูมิ การกรอง ความต้องการด้านพลังงาน และสภาวะที่ลมอัดจะต้องเผชิญในระบบปลายทาง

ดังนั้น เครื่องทำลมแห้งที่ได้รับการเลือกอย่างเหมาะสมจึงไม่ได้เป็นเพียงอุปกรณ์เสริมของเครื่องอัดอากาศ แต่เป็นส่วนหนึ่งของระบบปรับปรุงคุณภาพลมอัดที่ทำงานประสานกัน เพื่อให้ได้ระดับความชื้นตามที่การใช้งานต้องการ
