การจัดวางระบบเครื่องทำลมแห้งสำหรับอากาศอัด: การกำหนดตำแหน่งถังพักลม ตัวกรอง เครื่องทำลมแห้ง และถังเก็บลม

ระบบเครื่องทำลมแห้งสำหรับอากาศอัด (Compressed Air Dryer System) ที่เชื่อถือได้ไม่ได้มีเพียงเครื่องทำลมแห้งที่ติดตั้งไว้ด้านปลายทางของเครื่องอัดอากาศเท่านั้น ประสิทธิภาพของระบบปรับปรุงคุณภาพอากาศทั้งหมดขึ้นอยู่กับการจัดวางถังพักลม เครื่องแยกความชื้น ตัวกรอง เครื่องทำลมแห้ง ถังเก็บลม ระบบระบายน้ำ ระบบท่อ และอุปกรณ์ ณ จุดใช้งาน

รูปแบบที่ใช้งานได้จริงในภาคอุตสาหกรรมคือ:

เครื่องอัดอากาศ → อาฟเตอร์คูลเลอร์/เครื่องแยกความชื้น → ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง → ระบบท่อจ่าย → จุดใช้งาน

การจัดวางรูปแบบนี้ช่วยลดภาระความชื้น ปกป้องเครื่องทำลมแห้ง รักษาเสถียรภาพของอัตราการไหล ควบคุมสิ่งปนเปื้อน และจ่ายอากาศอัดที่มีจุดน้ำค้างภายใต้ความดัน (Pressure Dew Point หรือ PDP) และระดับความสะอาดตามที่ต้องการ

เหตุใดการจัดวางระบบเครื่องทำลมแห้งสำหรับอากาศอัดจึงมีความสำคัญ

อากาศในบรรยากาศมีไอน้ำอยู่ตามธรรมชาติ การอัดอากาศทำให้ความชื้นมีความเข้มข้นมากขึ้น และอากาศอัดที่ออกจากเครื่องอัดอากาศยังมีอุณหภูมิสูงอีกด้วย

เมื่ออากาศไหลผ่านอาฟเตอร์คูลเลอร์ ถังพักลม ระบบท่อ และอุปกรณ์ด้านปลายทางอื่น ๆ อุณหภูมิจะลดลง ทำให้ไอน้ำบางส่วนควบแน่นเป็นของเหลว

หากควบคุมความชื้นไม่เพียงพอ อาจก่อให้เกิดการกัดกร่อน ปัญหากับอุปกรณ์นิวเมติก การปนเปื้อนในกระบวนการ ข้อบกพร่องของงานเคลือบ การแข็งตัวในสภาพแวดล้อมที่มีอุณหภูมิต่ำ และภาระการบำรุงรักษาที่เพิ่มขึ้น

ระบบปรับปรุงคุณภาพอากาศ (Air Treatment System) ที่ได้รับการออกแบบอย่างเหมาะสมจะจัดการหน้าที่หลายด้านที่แตกต่างกัน:

ดังนั้น เครื่องทำลมแห้งจึงเป็นเพียงส่วนหนึ่งของระบบปรับปรุงคุณภาพอากาศทั้งหมด ไม่ใช่อุปกรณ์เดี่ยวที่สามารถจัดการสิ่งปนเปื้อนทุกประเภทได้

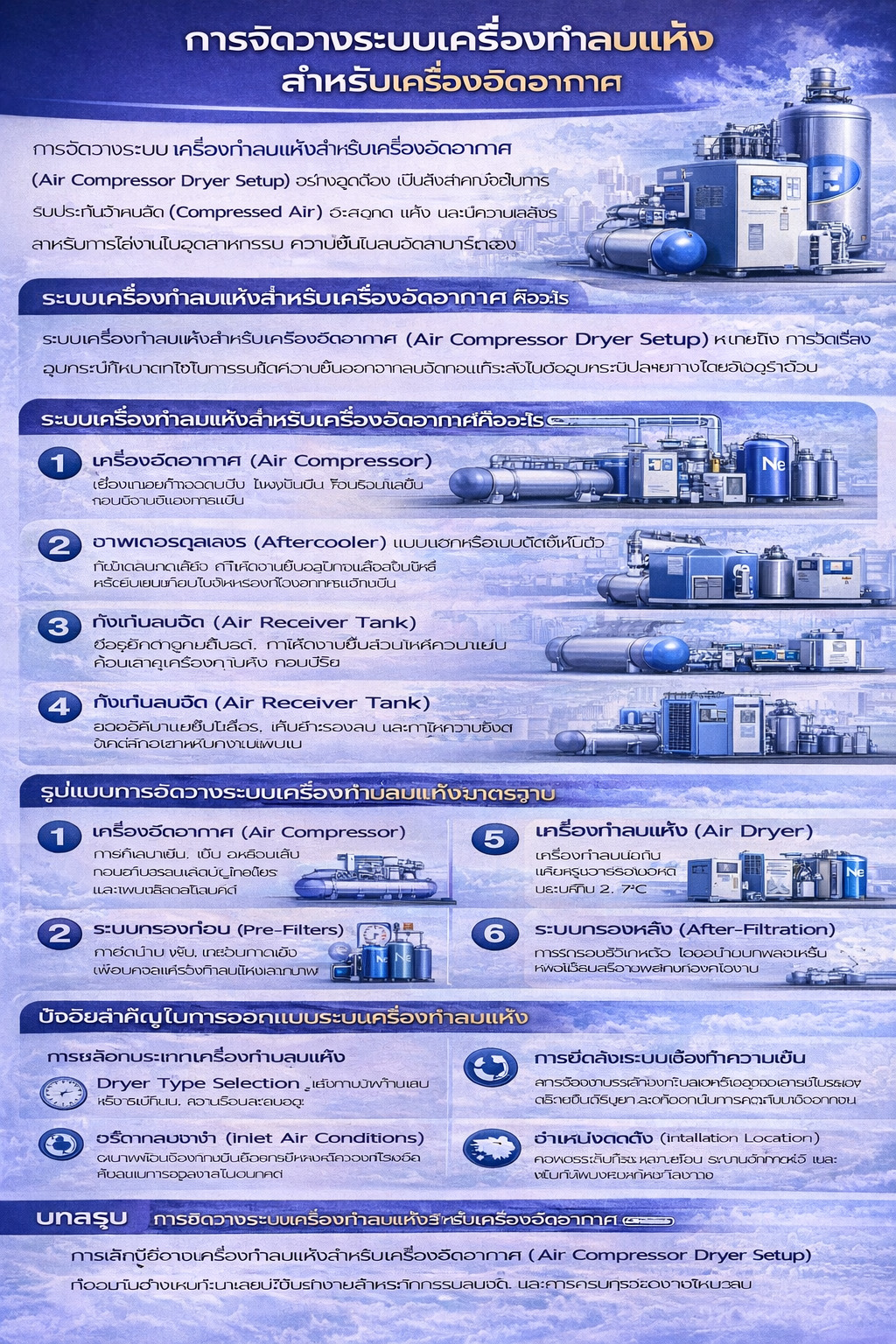

รูปแบบการจัดวางระบบเครื่องทำลมแห้งสำหรับอากาศอัดที่แนะนำ

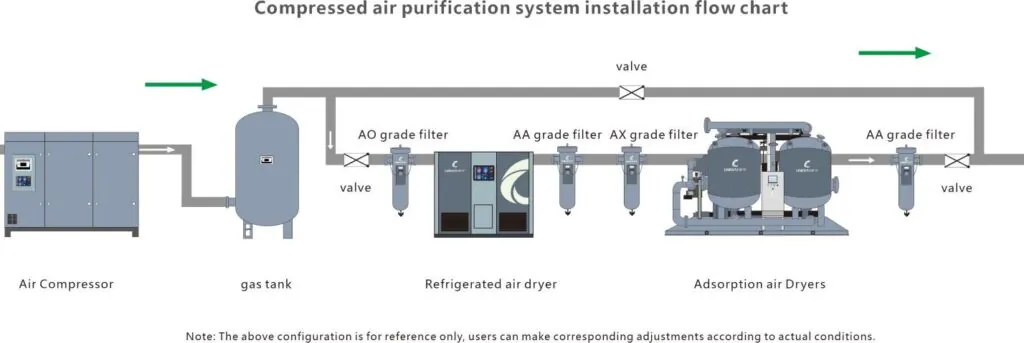

รูปแบบทั่วไปในภาคอุตสาหกรรมคือ:

เครื่องอัดอากาศ → อาฟเตอร์คูลเลอร์ → เครื่องแยกความชื้น → ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง → ระบบจ่ายอากาศ → จุดใช้งาน

รูปแบบที่แน่นอนสามารถแตกต่างกันได้ตามประเภทของเครื่องอัดอากาศ เทคโนโลยีเครื่องทำลมแห้ง ข้อกำหนดด้านคุณภาพอากาศ รูปแบบการทำงาน และพื้นที่ติดตั้งที่มีอยู่

กลุ่ม ผลิตภัณฑ์ระบบปรับปรุงคุณภาพอากาศอัด ของ Lingyu ครอบคลุมเครื่องทำลมแห้งแบบทำความเย็น เครื่องทำลมแห้งแบบดูดซับ ระบบแบบผสม ระบบกรอง และอุปกรณ์ที่เกี่ยวข้อง

1. เครื่องอัดอากาศ

เครื่องอัดอากาศทำหน้าที่ผลิตอากาศอัด แต่ตัวเครื่องเพียงอย่างเดียวไม่ได้ให้คุณภาพอากาศขั้นสุดท้ายตามที่กระบวนการอุตสาหกรรมส่วนใหญ่ต้องการ

อากาศอัดที่ออกจากเครื่องอัดอากาศอาจมี:

• ไอน้ำ
• น้ำที่ควบแน่น
• อนุภาคของแข็ง
• ละอองน้ำมัน ขึ้นอยู่กับประเภทของเครื่องอัดอากาศ
• ไอน้ำมัน
• เศษจากการสึกหรอ
• สิ่งปนเปื้อนอื่น ๆ ในระบบ

ดังนั้น ระบบปรับปรุงคุณภาพด้านปลายทางต้องได้รับการออกแบบตามคุณภาพอากาศขั้นสุดท้ายที่ต้องการ

2. อาฟเตอร์คูลเลอร์และเครื่องแยกความชื้น

อากาศอัดที่ออกจากเครื่องอัดอากาศโดยทั่วไปมีอุณหภูมิสูง

อาฟเตอร์คูลเลอร์ (Aftercooler) จะลดอุณหภูมิลง ทำให้ไอน้ำบางส่วนควบแน่น จากนั้นเครื่องแยกความชื้น (Moisture Separator) ที่อยู่ด้านปลายทางจะกำจัดน้ำในรูปของเหลวส่วนใหญ่ออก

ขั้นตอนนี้สามารถลดภาระความชื้นที่เข้าสู่เครื่องทำลมแห้งได้อย่างมาก

การส่งอากาศที่ร้อนเกินความจำเป็นหรือคอนเดนเสทในรูปของเหลวปริมาณมากเข้าสู่เครื่องทำลมแห้งโดยตรง สามารถลดประสิทธิภาพการทำแห้งและเพิ่มภาระของระบบปรับปรุงคุณภาพ

ดังนั้น เครื่องแยกคอนเดนเสทจึงควรมีระบบระบายน้ำที่เชื่อถือได้

3. ถังพักลมเปียกก่อนเครื่องทำลมแห้ง

ถังพักลมที่ติดตั้งก่อนเครื่องทำลมแห้งมักเรียกว่า ถังพักลมเปียก (Wet Receiver)

ลำดับโดยทั่วไปคือ:

เครื่องอัดอากาศ → อาฟเตอร์คูลเลอร์/เครื่องแยก → ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง

ถังพักลมเปียกมีหน้าที่ที่เป็นประโยชน์หลายประการ

การแยกคอนเดนเสทเพิ่มเติม

เมื่ออากาศอัดยังคงเย็นลงภายในถังพักลม น้ำสามารถควบแน่นเพิ่มเติมได้

การกำจัดของเหลวนี้ก่อนที่จะเข้าสู่เครื่องทำลมแห้งช่วยลดภาระความชื้นของอุปกรณ์ปรับปรุงคุณภาพด้านปลายทาง

การรองรับความผันผวนของอัตราการไหล

ถังพักลมเก็บอากาศอัดและช่วยลดความผันผวนระยะสั้นของความต้องการใช้อากาศ

วิธีนี้สามารถลดการเพิ่มขึ้นอย่างฉับพลันของอัตราการไหลที่ผ่านเครื่องทำลมแห้ง

การสนับสนุนระบบควบคุมเครื่องอัดอากาศ

ขึ้นอยู่กับเครื่องอัดอากาศและกลยุทธ์การควบคุม ความจุของถังพักลมที่เลือกขนาดอย่างเหมาะสมสามารถช่วยลดรอบการโหลดและอันโหลดที่มากเกินไปได้

ดังนั้น ควรพิจารณาปริมาตรถังพักลมเป็นส่วนหนึ่งของระบบควบคุมเครื่องอัดอากาศ ไม่ใช่เลือกแยกจากระบบ

การระบายคอนเดนเสท

ถังพักลมเปียกต้องมีระบบระบายคอนเดนเสทที่มีประสิทธิภาพ

หากระบบระบายน้ำขัดข้องหรืออุดตัน น้ำจะสะสมและในที่สุดอาจถูกส่งต่อไปยังระบบด้านปลายทาง

4. ตัวกรองก่อนเครื่องทำลมแห้ง

ตัวกรองก่อนเครื่องทำลมแห้ง (Pre-filter) ทำหน้าที่ปกป้องเครื่องทำลมแห้งจากสิ่งปนเปื้อนที่อาจลดประสิทธิภาพหรือทำให้อายุการใช้งานของอุปกรณ์สั้นลง

รูปแบบพื้นฐานคือ:

ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง

ขึ้นอยู่กับประเภทเครื่องอัดอากาศและคุณภาพอากาศด้านปลายทางที่ต้องการ การปรับปรุงคุณภาพต้นทางอาจประกอบด้วยเครื่องแยกน้ำ ตัวกรองอนุภาค ตัวกรองแบบรวมตัว (Coalescing Filter) หรือขั้นตอนกำจัดน้ำมันที่มีประสิทธิภาพสูงขึ้น

ตัวกรองอากาศอัดความละเอียดสูง ของ Lingyu มีหลายเกรดสำหรับข้อกำหนดด้านอนุภาคและน้ำมันตกค้างที่แตกต่างกัน

ตัวอย่างเช่น:

การเลือกชุดตัวกรองที่เหมาะสมขึ้นอยู่กับประเภทเครื่องอัดอากาศ เทคโนโลยีเครื่องทำลมแห้ง และข้อกำหนดด้านคุณภาพอากาศขั้นสุดท้าย

การกรองก่อนเครื่องทำลมแห้งแบบทำความเย็น

เครื่องทำลมแห้งแบบทำความเย็น กำจัดความชื้นด้วยการทำความเย็นและการควบแน่น

การกรองต้นทางที่ดีช่วยลดการปนเปื้อนของเครื่องแลกเปลี่ยนความร้อน เครื่องแยก ระบบระบายน้ำ และทางเดินภายในของเครื่องทำลมแห้ง

อย่างไรก็ตาม ไม่ควรสับสนระหว่างการกรองกับการทำแห้ง

ตัวกรองสามารถกำจัดหยดของเหลวหรือละอองตามการออกแบบ แต่ไม่สามารถใช้แทนเครื่องทำลมแห้งเมื่อจำเป็นต้องลดไอน้ำให้ได้ PDP ตามที่กำหนด

การกรองก่อนเครื่องทำลมแห้งแบบดูดซับ

การกรองก่อนเครื่องมีความสำคัญเป็นพิเศษสำหรับระบบดูดซับ

น้ำมันและของเหลวปริมาณมากสามารถทำลายสารดูดความชื้น ลดประสิทธิภาพการดูดซับ และทำให้อายุการใช้งานสั้นลง

ดังนั้น เครื่องทำลมแห้งแบบดูดซับ ควรติดตั้งร่วมกับระบบปรับปรุงคุณภาพต้นทางที่เหมาะสมกับสารดูดความชื้นและข้อกำหนดของอากาศขาเข้า

5. เครื่องทำลมแห้งแบบทำความเย็น

สำหรับระบบอากาศอัดอุตสาหกรรมทั่วไปจำนวนมาก การทำแห้งแบบทำความเย็นสามารถควบคุมความชื้นได้อย่างเพียงพอ

เครื่องทำลมแห้งสำหรับอากาศอัดแบบทำความเย็นจะลดอุณหภูมิของอากาศอัดจนไอน้ำควบแน่น จากนั้นของเหลวจะถูกแยกและระบายออกโดยอัตโนมัติ

สำหรับเทคโนโลยี AH ชนิดระบายความร้อนด้วยอากาศและ WH ชนิดระบายความร้อนด้วยน้ำแบบทั่วไปของ Lingyu ข้อกำหนดการทำงานโดยทั่วไป ได้แก่:

PDP ที่ 2–10°C สามารถเหมาะสำหรับการใช้งานในภาคอุตสาหกรรมภายในอาคารจำนวนมาก ซึ่งอุณหภูมิด้านปลายทางยังคงสูงกว่า PDP ที่เครื่องจ่ายออกมา

6. เครื่องทำลมแห้งแบบดูดซับสำหรับจุดน้ำค้างที่ต่ำกว่า

เมื่อจำเป็นต้องใช้ PDP ที่ต่ำกว่ามาก โดยทั่วไปจะพิจารณาเทคโนโลยีแบบดูดซับ

ตัวอย่างเช่น เครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟูโดยไม่ใช้ความร้อน CH Series ของ Lingyu กำหนด PDP ที่ −50°C ถึง −20°C ภายใต้สภาวะการทำงานที่ระบุ

การทำแห้งแบบดูดซับมีความเกี่ยวข้องเป็นพิเศษเมื่ออากาศอัดสัมผัสกับอุณหภูมิต่ำกว่าจุดเยือกแข็ง หรือกระบวนการที่ไวต่อความชื้นต้องการการทำแห้งในระดับที่ลึกกว่าระบบทำความเย็นทั่วไป

ดังนั้น ควรกำหนด PDP ที่ต้องการก่อนเลือกเทคโนโลยีและคำนวณขนาดเครื่องทำลมแห้ง

7. ตัวกรองหลังเครื่องทำลมแห้ง

ตัวกรองหลังเครื่องทำลมแห้ง (After-filter) จะติดตั้งด้านปลายทางของเครื่องทำลมแห้ง เมื่อข้อกำหนดด้านคุณภาพอากาศขั้นสุดท้ายต้องการการควบคุมอนุภาคหรือสิ่งปนเปื้อนเพิ่มเติม

รูปแบบทั่วไปคือ:

เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง

สำหรับระบบดูดซับ ตัวกรองหลังเครื่องมีประโยชน์เป็นพิเศษในการควบคุมฝุ่นสารดูดความชื้นที่อาจเคลื่อนตัวไปยังระบบด้านปลายทาง

วิธีนี้ช่วยปกป้องวาล์วนิวเมติก กระบอกสูบ เครื่องมือวัด อุปกรณ์กระบวนการ และระบบการผลิตขั้นสุดท้าย

ควรเลือกเกรดการกรองตามคุณภาพอากาศขั้นสุดท้ายที่กำหนด แทนการใช้ชุดตัวกรองแบบเดียวกันกับทุกโรงงาน

8. ถังพักลมแห้งหลังเครื่องทำลมแห้ง

สามารถติดตั้งถังพักลมชุดที่สองด้านปลายทางของเครื่องทำลมแห้งและตัวกรองได้

โดยทั่วไปเรียกว่า ถังพักลมแห้ง (Dry Receiver)

หน้าที่หลัก ได้แก่ การเก็บอากาศอัดที่ผ่านการปรับปรุงคุณภาพแล้ว รองรับความต้องการด้านปลายทางที่สูงในช่วงเวลาสั้น ๆ ลดความผันผวนของแรงดัน และช่วยรักษาเสถียรภาพในการจ่ายอากาศไปยังเครือข่ายการผลิต

รูปแบบจะเป็น:

เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง → ระบบจ่ายอากาศ

เนื่องจากถังพักลมบรรจุอากาศที่ผ่านการปรับปรุงคุณภาพแล้ว จึงสามารถเป็นแหล่งสำรองชั่วคราวโดยไม่ทำให้อัตราการไหลผ่านเครื่องทำลมแห้งเพิ่มขึ้นทันที

ควรติดตั้งถังพักลมก่อนหรือหลังเครื่องทำลมแห้ง

ทั้งสองตำแหน่งสามารถมีประโยชน์ได้ เนื่องจากถังพักลมทั้งสองทำหน้าที่แตกต่างกัน

ถังพักลมเปียกก่อนเครื่องทำลมแห้ง

ประโยชน์หลัก ได้แก่ การแยกคอนเดนเสทปริมาณมาก การรองรับความผันผวนของอัตราการไหล และการลดภาระที่เพิ่มขึ้นอย่างฉับพลันของเครื่องทำลมแห้ง

ถังพักลมแห้งหลังเครื่องทำลมแห้ง

ประโยชน์หลัก ได้แก่ การเก็บอากาศที่ผ่านการปรับปรุงคุณภาพแล้ว การรองรับความต้องการระยะสั้น และการรักษาเสถียรภาพของแรงดันด้านปลายทาง

ดังนั้น ระบบอุตสาหกรรมขนาดใหญ่สามารถใช้ถังทั้งสองประเภทได้

รูปแบบที่เหมาะสมขึ้นอยู่กับลักษณะความต้องการ ระบบควบคุมเครื่องอัดอากาศ เทคโนโลยีเครื่องทำลมแห้ง ความจุสำรองที่ต้องการ และพื้นที่ติดตั้ง

การเลือกขนาดถังพักลมควรสอดคล้องกับระบบ

ไม่มีปริมาตรถังพักลมเพียงค่าเดียวที่เหมาะกับสถานีอากาศอัดทุกแห่ง

การคำนวณขนาดถังพักลมควรพิจารณากำลังของเครื่องอัดอากาศ วิธีการควบคุม ช่วงการเปลี่ยนแปลงแรงดันที่ยอมรับได้ ความผันผวนของความต้องการ และระยะเวลาการเก็บสำรองที่ต้องการ

ไม่ควรเพิ่มถังพักลมเพียงเพราะสันนิษฐานว่าการเพิ่มความจุสำรองจะลดการใช้พลังงานโดยอัตโนมัติ

ผลกระทบด้านพลังงานขึ้นอยู่กับว่าระบบควบคุมเครื่องอัดอากาศตอบสนองต่อปริมาตรสำรองที่เพิ่มขึ้นอย่างไร

การเลือกขนาดเครื่องทำลมแห้งภายในระบบโดยรวม

หนึ่งในข้อผิดพลาดด้านการออกแบบที่พบบ่อยที่สุดคือการเลือกเครื่องทำลมแห้งจากค่า CFM หรือ m³/min ตามพิกัดของเครื่องอัดอากาศเพียงอย่างเดียว

กำลังการทำงานจริงของเครื่องทำลมแห้งขึ้นอยู่กับสภาวะการทำงาน

อัตราการไหลสูงสุด

เครื่องทำลมแห้งต้องรองรับอัตราการไหลสูงสุดที่มีโอกาสเกิดขึ้นจริง

หากเครื่องอัดอากาศหลายเครื่องสามารถทำงานพร้อมกันและจ่ายเข้าสู่ท่อเมนร่วมกัน อาจจำเป็นต้องพิจารณาอัตราการไหลรวม

อุณหภูมิลมเข้า

อุณหภูมิอากาศอัดที่สูงขึ้นจะเพิ่มทั้งภาระความร้อนและภาระความชื้น

ดังนั้น อาฟเตอร์คูลเลอร์และเครื่องแยกคอนเดนเสทต้นทางที่มีประสิทธิภาพสามารถช่วยปรับปรุงสภาวะการทำงานของเครื่องทำลมแห้งได้

แรงดันใช้งาน

กำลังของเครื่องทำลมแห้งจะเปลี่ยนแปลงตามแรงดันของระบบ

ควรใช้ช่วงแรงดันใช้งานจริงที่คาดการณ์ไว้ แทนการสันนิษฐานว่ากำลังตามป้ายพิกัดจะไม่เปลี่ยนแปลงไม่ว่าจะทำงานที่แรงดันใด

อุณหภูมิแวดล้อม

อุณหภูมิแวดล้อมมีความสำคัญเป็นพิเศษสำหรับเครื่องทำลมแห้งแบบทำความเย็นชนิดระบายความร้อนด้วยอากาศ

อุณหภูมิแวดล้อมที่สูงทำให้คอนเดนเซอร์ระบายความร้อนได้ยากขึ้น และสามารถลดกำลังการทำงานจริงของเครื่องทำลมแห้ง

สภาวะน้ำหล่อเย็น

สำหรับเครื่องชนิดระบายความร้อนด้วยน้ำ อุณหภูมิและแรงดันของน้ำหล่อเย็นเป็นปัจจัยสำคัญ

WH Series แบบทั่วไปของ Lingyu กำหนดแรงดันน้ำหล่อเย็นที่ 0.2–0.4 MPa อุณหภูมิน้ำพิกัด ≤32°C และช่วงอุณหภูมิน้ำในการทำงาน 2–38°C

จุดน้ำค้างภายใต้ความดันที่ต้องการ

PDP เป็นตัวกำหนดว่าเทคโนโลยีเครื่องทำลมแห้งประเภทใดเหมาะสม

ไม่ควรเลือกเครื่องทำลมแห้งแบบทำความเย็น หากสภาพแวดล้อมด้านปลายทางต้องการ PDP ต่ำกว่าระดับที่เทคโนโลยีดังกล่าวสามารถให้ได้อย่างเชื่อถือได้

ใช้ตัวประกอบแก้ไขแทนการเผื่อขนาดโดยไม่มีหลักเกณฑ์

กำลังตามพิกัดของเครื่องทำลมแห้งอ้างอิงจากสภาวะพิกัดที่กำหนด

เมื่ออุณหภูมิลมเข้า แรงดัน อุณหภูมิแวดล้อม หรือสภาวะอื่น ๆ จริงแตกต่างจากฐานพิกัด ควรใช้ตัวประกอบแก้ไข (Correction Factor) ของผู้ผลิต

เป้าหมายไม่ใช่เพียงติดตั้งเครื่องทำลมแห้งที่มีขนาดใหญ่ขึ้น 10%, 20% หรือ 30%

แนวทางที่เหมาะสมกว่าคือ:

อัตราการไหลสูงสุดจริง ÷ ตัวประกอบแก้ไขที่เกี่ยวข้อง = กำลังตามพิกัดของเครื่องทำลมแห้งที่ต้องการ

วิธีคำนวณที่แน่นอนควรเป็นไปตามข้อมูลทางเทคนิคของผู้ผลิตที่เลือก

แรงดันตกในระบบปรับปรุงคุณภาพทั้งหมด

ประสิทธิภาพของระบบอากาศอัดได้รับผลกระทบจากแรงดันตกสะสมผ่าน:

เครื่องแยก + ตัวกรอง + เครื่องทำลมแห้ง + วาล์ว + ระบบท่อ + ข้อต่อ + อุปกรณ์ ณ จุดใช้งาน

ส่วนประกอบแต่ละชิ้นอาจมีแรงดันตกค่อนข้างต่ำ แต่เมื่อรวมกันแล้วอาจมีนัยสำคัญ

หากการสูญเสียแรงดันที่มากเกินไปทำให้เครื่องอัดอากาศต้องทำงานที่แรงดันจ่ายสูงขึ้นเพื่อรักษาแรงดัน ณ จุดใช้งาน การใช้พลังงานของเครื่องอัดอากาศอาจเพิ่มขึ้น

ดังนั้น แรงดันตก (Pressure Drop) ควรได้รับการพิจารณาในระดับระบบ

การลดแรงดันตก

แนวทางการออกแบบหลายประการสามารถช่วยควบคุมการสูญเสียแรงดันได้

ควรเลือกตัวกรองและเครื่องทำลมแห้งที่มีกำลังการไหลเพียงพอ ใช้ขนาดท่อที่เหมาะสม ลดข้อจำกัดการไหลที่ไม่จำเป็น รักษาความสะอาดของเครื่องแลกเปลี่ยนความร้อนและตัวกรอง ตรวจติดตามความดันแตกต่าง และหลีกเลี่ยงการใช้อุปกรณ์ปรับปรุงคุณภาพอย่างต่อเนื่องเกินกำลังการไหลหลังปรับแก้

สำหรับการใช้งานที่ให้ความสำคัญกับแรงดันตกต่ำเป็นพิเศษ เครื่องทำลมแห้งแบบแผ่นแลกเปลี่ยนความร้อน 3-in-1 ของ Lingyu กำหนดแรงดันตกต่ำกว่า 0.015 MPa

การออกแบบ PD รวมอีวาพอเรเตอร์ เครื่องแลกเปลี่ยนความร้อนอากาศต่ออากาศ และเครื่องแยกน้ำไว้ภายในเครื่องแลกเปลี่ยนความร้อนแบบแผ่นอะลูมิเนียม

การจัดวางระบบบายพาสที่ถูกต้อง

ระบบบายพาสสำหรับการบำรุงรักษา (Maintenance Bypass) ช่วยให้สามารถแยกเครื่องทำลมแห้งออกจากระบบได้โดยไม่ต้องหยุดสถานีอากาศอัดทั้งหมด

รูปแบบอย่างง่ายสามารถประกอบด้วยวาล์วแยกที่ทางเข้าและทางออกของเครื่องทำลมแห้ง พร้อมท่อบายพาสรอบอุปกรณ์ปรับปรุงคุณภาพ

ในระหว่างการทำงานตามปกติ วาล์วบายพาสควรอยู่ในตำแหน่งปิด

หากวาล์วบายพาสถูกเปิดทิ้งไว้โดยไม่ตั้งใจ อากาศเปียกที่ยังไม่ได้รับการปรับปรุงคุณภาพอาจผสมกับอากาศแห้งหรือไหลข้ามระบบทำแห้งทั้งหมด ส่งผลให้ PDP ด้านปลายทางสูงขึ้น

ท่อบายพาสควรมีขนาดเพียงพอ เพื่อไม่ให้เกิดข้อจำกัดการไหลมากเกินไปเมื่อจำเป็นต้องใช้งานจริง

ตำแหน่งของระบบระบายคอนเดนเสท

การระบายน้ำที่เชื่อถือได้มีความสำคัญตลอดด้านเปียกของระบบอากาศอัด

จุดที่อาจเกิดการสะสมของคอนเดนเสท ได้แก่ เครื่องแยกหลังอาฟเตอร์คูลเลอร์ ถังพักลมเปียก ตัวกรองก่อนเครื่องทำลมแห้ง เครื่องทำลมแห้งแบบทำความเย็น และจุดต่ำอื่น ๆ ที่ของเหลวสามารถสะสมได้

ระบบระบายน้ำสามารถขัดข้องได้สองรูปแบบที่สำคัญ

ระบบระบายน้ำที่ขัดข้องในตำแหน่งปิดจะทำให้คอนเดนเสทสะสม

ระบบระบายน้ำที่ขัดข้องในตำแหน่งเปิดจะทำให้อากาศอัดสูญเสียอย่างต่อเนื่อง

ดังนั้น ควรรวมสภาพของระบบระบายน้ำไว้ในการตรวจสอบระบบตามปกติ

การติดตั้งเครื่องทำลมแห้งชนิดระบายความร้อนด้วยอากาศ

ระบบเครื่องทำลมแห้งแบบทำความเย็นชนิดระบายความร้อนด้วยอากาศต้องมีการระบายอากาศรอบคอนเดนเซอร์อย่างเพียงพอ

AH Series แบบทั่วไปของ Lingyu ออกแบบสำหรับการติดตั้งภายในอาคารบนพื้นคอนกรีตที่ได้ระดับ โดยควรมีพื้นที่ว่างโดยรอบอย่างน้อยประมาณ 1.5 เมตร

ควรหลีกเลี่ยงตำแหน่งที่เครื่องทำลมแห้งอาจดูดลมร้อนที่ระบายออกจากเครื่องอัดอากาศ หรือบริเวณที่ช่องระบายอากาศถูกปิดกั้น

ฝุ่นที่สะสมบนคอนเดนเซอร์ชนิดระบายความร้อนด้วยอากาศสามารถลดการถ่ายเทความร้อนได้เช่นกัน และควรได้รับการจัดการตามสภาพจริงของสถานที่

การติดตั้งเครื่องทำลมแห้งชนิดระบายความร้อนด้วยน้ำ

ระบบเครื่องทำลมแห้งแบบทำความเย็นชนิดระบายความร้อนด้วยน้ำควรได้รับการประเมินร่วมกับโครงสร้างพื้นฐานของระบบน้ำหล่อเย็นในโรงงาน

นอกจากแรงดันและอุณหภูมิแล้ว ยังต้องพิจารณาอัตราการไหล คุณภาพน้ำ โอกาสเกิดคราบสกปรก และความสามารถของโรงงานในการระบายความร้อน

การระบายความร้อนด้วยน้ำสามารถเหมาะสำหรับระบบขนาดใหญ่หรือสภาพแวดล้อมที่ไม่ต้องการระบายความร้อนจากคอนเดนเซอร์เข้าสู่ห้องเครื่องอัดอากาศโดยตรง

การจัดวางตัวกรองและเครื่องทำลมแห้งสำหรับการใช้งานที่ไวต่อน้ำมัน

ความชื้นเป็นเพียงหนึ่งในสิ่งปนเปื้อนของอากาศอัด

เมื่อกระบวนการขั้นสุดท้ายมีความไวต่อน้ำมัน ระบบปรับปรุงคุณภาพอาจต้องใช้การกรองหลายขั้นตอนเพิ่มเติมจากการทำแห้ง

ตัวอย่างเช่น:

เครื่องอัดอากาศ → เครื่องแยก → ถังพักลม → การกรองล่วงหน้า → เครื่องทำลมแห้ง → การกรองละเอียด → จุดใช้งาน

การปรับปรุงคุณภาพด้วยถ่านกัมมันต์ (Activated Carbon) อาจเหมาะสมเช่นกัน เมื่อข้อกำหนดน้ำมันตกค้างขั้นสุดท้ายมีความจำเป็น

ระบบปรับปรุงคุณภาพทั้งหมดควรได้รับการกำหนดจากข้อกำหนดขั้นสุดท้ายด้าน อนุภาค + น้ำ + น้ำมัน

การจัดวางระบบสำหรับการผลิตยานยนต์

ใน อุตสาหกรรมยานยนต์และชิ้นส่วนการขนส่ง และการผลิตทั่วไป อากาศอัดสามารถจ่ายให้กับเครื่องมือนิวเมติก กระบอกสูบ เครื่องจักรประกอบ และอุปกรณ์ที่เกี่ยวข้องกับงานพ่นสี

ผู้ใช้งานแต่ละจุดภายในโรงงานเดียวกันอาจต้องการระดับความแห้งและการกรองที่แตกต่างกัน

อุปกรณ์นิวเมติกทั่วไปสามารถรับอากาศจากเครือข่ายอากาศที่ผ่านการปรับปรุงคุณภาพส่วนกลาง ขณะที่งานพ่นสีหรือกระบวนการที่มีความไวสูงอาจต้องการการกรองหรือการควบคุมแรงดันเพิ่มเติม ณ จุดใช้งาน

การจัดวางระบบสำหรับการผลิตอิเล็กทรอนิกส์

ใน อุตสาหกรรมอิเล็กทรอนิกส์และการผลิตความแม่นยำสูง การออกแบบระบบปรับปรุงคุณภาพควรพิจารณาว่าอากาศอัดมีปฏิสัมพันธ์กับส่วนประกอบหรือกระบวนการที่มีความไวมากน้อยเพียงใด

หากอากาศจ่ายให้เฉพาะแอคชูเอเตอร์นิวเมติก ข้อกำหนดอาจแตกต่างอย่างมากจากการใช้งานที่อากาศอัดสัมผัสกับพื้นผิวการผลิตโดยตรง

ด้วยเหตุนี้ ควรกำหนดข้อกำหนด ณ จุดใช้งานก่อนสรุปการจัดวางเครื่องทำลมแห้งและตัวกรองส่วนกลาง

การจัดวางระบบสำหรับงานเภสัชกรรม

สำหรับ อุตสาหกรรมยาและชีวเภสัชภัณฑ์ การควบคุมความชื้นเป็นเพียงส่วนหนึ่งของคุณภาพอากาศอัด

เครื่องทำลมแห้งไม่ได้ทำให้อากาศกลายเป็นอากาศปลอดเชื้อหรืออากาศเกรดเภสัชกรรมโดยอัตโนมัติ

กลยุทธ์ด้านการปรับปรุงคุณภาพ การตรวจติดตาม การตรวจสอบความถูกต้อง การกรอง และระบบจ่ายทั้งหมดต้องสอดคล้องกับกระบวนการใช้งานและข้อกำหนดด้านคุณภาพที่เกี่ยวข้อง

การบำรุงรักษาระบบเครื่องทำลมแห้งทั้งหมด

การบำรุงรักษาควรครอบคลุมระบบปรับปรุงคุณภาพทั้งหมด ไม่ใช่มุ่งเน้นเฉพาะเครื่องทำลมแห้ง

ตรวจติดตามความดันแตกต่างของตัวกรอง

ความดันแตกต่าง (Differential Pressure) ที่เพิ่มขึ้นอาจบ่งชี้ว่าตัวกรองเริ่มอุดตัน มีการปนเปื้อน หรือมีอัตราการไหลสูงเกินไป

การเปลี่ยนไส้กรองควรพิจารณาจากสภาพจริงและคำแนะนำของผู้ผลิต แทนการรอจนตัวกรองอุดตันอย่างสมบูรณ์

ตรวจสอบระบบระบายน้ำอัตโนมัติ

ตรวจสอบว่าคอนเดนเสทถูกระบายออกอย่างเชื่อถือได้ และไม่มีการสูญเสียอากาศอัดอย่างต่อเนื่องจากระบบระบายน้ำที่ขัดข้อง

ทำความสะอาดคอนเดนเซอร์และเครื่องแลกเปลี่ยนความร้อน

พื้นผิวถ่ายเทความร้อนที่สกปรกสามารถลดประสิทธิภาพของเครื่องทำลมแห้งแบบทำความเย็น และเพิ่มแรงดันใช้งานหรือภาระของระบบทำความเย็น

ความถี่ในการทำความสะอาดควรสอดคล้องกับสภาพแวดล้อมจริง

ตรวจติดตามจุดน้ำค้างภายใต้ความดัน

การใช้งานที่มีความสำคัญสามารถใช้ประโยชน์จากการตรวจวัด PDP ด้านปลายทางแบบต่อเนื่องหรือเป็นระยะ

การติดตามแนวโน้มของจุดน้ำค้างสามารถช่วยตรวจพบประสิทธิภาพการปรับปรุงคุณภาพที่ลดลงก่อนที่จะพบเห็นน้ำในรูปของเหลว

ตรวจสอบแรงดันตกของระบบ

วัดแรงดันด้านต้นทางและปลายทางของส่วนประกอบสำคัญในระบบปรับปรุงคุณภาพ

ความดันแตกต่างที่เพิ่มขึ้นอาจบ่งชี้ถึงตัวกรองปนเปื้อน ระบบท่อมีข้อจำกัด อุปกรณ์สกปรก หรืออัตราการไหลสูงกว่ากำลังการออกแบบ

บำรุงรักษาส่วนประกอบของเครื่องทำลมแห้งแบบดูดซับ

สำหรับระบบดูดซับ ควรตรวจสอบสภาพสารดูดความชื้น วาล์วสลับ เช็กวาล์ว ตัวเก็บเสียง อัตราการไหลของอากาศฟื้นฟู ฮีตเตอร์หรือโบลเวอร์ในกรณีที่เกี่ยวข้อง และประสิทธิภาพด้านจุดน้ำค้าง

ปัญหาที่พบบ่อยของระบบเครื่องทำลมแห้งสำหรับอากาศอัด

พบน้ำด้านปลายทางของเครื่องทำลมแห้ง

สาเหตุที่เป็นไปได้ ได้แก่ ระบบระบายน้ำขัดข้อง อุณหภูมิลมเข้าสูงเกินไป อัตราการไหลสูงกว่ากำลังเครื่องทำลมแห้งหลังปรับแก้ การทำความเย็นต้นทางไม่เพียงพอ ระบบทำความเย็นขัดข้อง อุณหภูมิแวดล้อมสูง เลือกเครื่องทำลมแห้งไม่ถูกต้อง หรืออุณหภูมิด้านปลายทางต่ำกว่า PDP ที่เครื่องจ่ายออกมา

แรงดันตกสูงเกินไป

ตรวจสอบตัวกรอง เส้นผ่านศูนย์กลางท่อ วาล์วแยก ภาระของเครื่องทำลมแห้ง ข้อต่อ และการปนเปื้อนภายใน

ไม่ควรสันนิษฐานว่าเครื่องทำลมแห้งเป็นแหล่งที่มาของแรงดันตกเพียงจุดเดียว

จุดน้ำค้างภายใต้ความดันขาออกสูง

ตรวจสอบอัตราการไหลขาเข้าจริง อุณหภูมิลมเข้า แรงดันใช้งาน สภาวะการระบายความร้อน ประสิทธิภาพของระบบทำความเย็นหรือการฟื้นฟู และ PDP ที่ต้องการ

พบฝุ่นสารดูดความชื้นด้านปลายทาง

ตรวจสอบสภาพสารดูดความชื้น และยืนยันว่าตัวกรองอนุภาคด้านปลายทางได้รับการเลือกและบำรุงรักษาอย่างถูกต้อง

คำถามที่พบบ่อย

รูปแบบระบบเครื่องทำลมแห้งสำหรับอากาศอัดที่แนะนำคืออะไร

รูปแบบทั่วไปในภาคอุตสาหกรรมคือ:

เครื่องอัดอากาศ → อาฟเตอร์คูลเลอร์/เครื่องแยก → ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง → ระบบจ่ายอากาศ → จุดใช้งาน

รูปแบบที่แน่นอนควรปรับให้เหมาะกับเครื่องอัดอากาศ เทคโนโลยีเครื่องทำลมแห้ง ข้อกำหนดของกระบวนการ และรูปแบบการทำงานของโรงงาน

ควรติดตั้งถังพักลมก่อนหรือหลังเครื่องทำลมแห้ง

ทั้งสองตำแหน่งสามารถมีประโยชน์ได้

ถังพักลมเปียกก่อนเครื่องทำลมแห้งช่วยแยกคอนเดนเสทและรองรับความผันผวนของภาระเครื่องทำลมแห้ง

ถังพักลมแห้งหลังเครื่องทำลมแห้งใช้เก็บอากาศที่ผ่านการปรับปรุงคุณภาพแล้ว และรองรับความต้องการด้านปลายทางที่สูงในช่วงเวลาสั้น ๆ

ระบบขนาดใหญ่จำนวนมากใช้ถังทั้งสองประเภท

ควรติดตั้งตัวกรองก่อนหรือหลังเครื่องทำลมแห้ง

อาจจำเป็นต้องใช้ทั้งสองตำแหน่ง

ตัวกรองต้นทางปกป้องเครื่องทำลมแห้งจากการปนเปื้อน ส่วนตัวกรองด้านปลายทางปกป้องอุปกรณ์และควบคุมสิ่งปนเปื้อนตามข้อกำหนดด้านคุณภาพอากาศขั้นสุดท้าย

เครื่องทำลมแห้งแบบดูดซับโดยทั่วไปได้รับประโยชน์จากตัวกรองด้านปลายทางสำหรับควบคุมฝุ่นสารดูดความชื้น

เครื่องทำลมแห้งแบบทำความเย็นทุกเครื่องต้องใช้ลำดับตัวกรองเหมือนกันหรือไม่

ไม่

รูปแบบตัวกรองขึ้นอยู่กับประเภทเครื่องอัดอากาศ ระดับการปนเปื้อน การออกแบบเครื่องทำลมแห้ง และคุณภาพอากาศขั้นสุดท้าย

ควรปฏิบัติตามข้อกำหนดของเครื่องทำลมแห้งที่เลือกและข้อกำหนดของกระบวนการ

ต้องติดตั้งถังพักลมไว้ติดกับเครื่องทำลมแห้งเสมอหรือไม่

ไม่จำเป็น

ตำแหน่งของถังพักลมควรพิจารณาร่วมกับระบบท่อ ระบบควบคุมเครื่องอัดอากาศ รูปแบบระบบจ่าย ความเสถียรของแรงดัน การจัดการคอนเดนเสท และความสะดวกในการเข้าถึง

จะเกิดอะไรขึ้นหากเครื่องทำลมแห้งมีขนาดเล็กเกินไป

ผลที่อาจเกิดขึ้น ได้แก่ PDP ขาออกสูงขึ้น ความชื้นทะลุผ่าน ประสิทธิภาพการทำแห้งลดลง แรงดันตกสูง และภาระต่อส่วนประกอบของเครื่องทำลมแห้งเพิ่มขึ้น

แนวทางที่ถูกต้องคือการตรวจสอบกำลังของเครื่องทำลมแห้งหลังปรับแก้ตามสภาวะการทำงานจริง

ควรบำรุงรักษาระบบเครื่องทำลมแห้งทั้งหมดบ่อยเพียงใด

ไม่มีช่วงเวลาสากลที่ใช้ได้กับทุกระบบ

ความถี่ในการบำรุงรักษาขึ้นอยู่กับชั่วโมงการทำงาน เทคโนโลยีเครื่องทำลมแห้ง สภาพแวดล้อม ระดับการปนเปื้อน ภาระของตัวกรอง ปริมาณคอนเดนเสท และสภาพของอุปกรณ์

การตรวจติดตาม PDP ความดันแตกต่าง ระบบระบายน้ำ เครื่องแลกเปลี่ยนความร้อน และข้อมูลการทำงานของเครื่องทำลมแห้ง เป็นพื้นฐานในการบำรุงรักษาที่เชื่อถือได้มากกว่าการใช้กำหนดการตามปฏิทินแบบตายตัว

ออกแบบระบบให้เป็นระบบปรับปรุงคุณภาพเดียวกัน

ระบบเครื่องทำลมแห้งสำหรับอากาศอัดควรได้รับการออกแบบเป็นระบบปรับปรุงคุณภาพที่สมบูรณ์ ไม่ใช่เป็นเพียงการรวมส่วนประกอบแต่ละชิ้นเข้าด้วยกัน

จุดเริ่มต้นที่ใช้งานได้จริงคือ:

เครื่องอัดอากาศ → อาฟเตอร์คูลเลอร์/เครื่องแยก → ถังพักลมเปียก → ตัวกรองก่อนเครื่องทำลมแห้ง → เครื่องทำลมแห้ง → ตัวกรองหลังเครื่องทำลมแห้ง → ถังพักลมแห้ง → ระบบจ่ายอากาศ → จุดใช้งาน

ถังพักลมเปียกช่วยลดภาระของเหลวและรองรับความผันผวนของความต้องการ ตัวกรองก่อนเครื่องช่วยปกป้องเครื่องทำลมแห้ง เครื่องทำลมแห้งควบคุมไอน้ำและ PDP ตัวกรองหลังเครื่องควบคุมสิ่งปนเปื้อนที่เหลืออยู่ และถังพักลมแห้งเก็บอากาศที่ผ่านการปรับปรุงคุณภาพแล้วพร้อมช่วยรองรับความต้องการด้านปลายทาง

รูปแบบที่ดีที่สุดไม่จำเป็นต้องเป็นระบบที่มีเครื่องทำลมแห้งขนาดใหญ่ที่สุด มีตัวกรองมากที่สุด หรือมีจุดน้ำค้างต่ำที่สุด แต่คือระบบที่สามารถจ่ายอัตราการไหล แรงดัน ความสะอาด และ PDP ตามที่ต้องการ ณ จุดใช้งาน โดยมีการสูญเสียแรงดันและต้นทุนตลอดอายุการใช้งานในระดับที่ยอมรับได้

สำหรับการออกแบบระบบ การคำนวณขนาด หรือการเลือกเครื่องทำลมแห้งตามโครงการ สามารถ ติดต่อ Lingyu พร้อมแจ้งรูปแบบเครื่องอัดอากาศ อัตราการไหลสูงสุด แรงดันใช้งาน อุณหภูมิลมเข้า PDP ที่ต้องการ ข้อกำหนดด้านคุณภาพอากาศขั้นสุดท้าย และรูปแบบความต้องการใช้อากาศของโรงงาน
