เครื่องทำลมแห้งแบบดูดซับชนิดสองถัง (Twin-Tower Desiccant Air Dryer) ไม่ได้ทำงานเพียงแค่ “ถังหนึ่งดูดซับความชื้น อีกถังหนึ่งฟื้นฟูสารดูดความชื้น” เท่านั้น ประสิทธิภาพที่แท้จริงของระบบขึ้นอยู่กับ การควบคุมการกระจายของลม ระดับการฟื้นฟูสารดูดความชื้น การปรับสมดุลแรงดัน การระบายความร้อน และจังหวะการสลับถังอย่างแม่นยำ
ในทางปฏิบัติ ปัจจัยเหล่านี้เป็นตัวกำหนดทั้งความเสถียรของจุดน้ำค้าง (Dew Point) ปริมาณลมที่ใช้ในการฟื้นฟู และประสิทธิภาพด้านพลังงานของเครื่อง
บทความนี้จะอธิบายหลักการทำงานของ เครื่องทำลมแห้งแบบดูดซับชนิดสองถัง รวมถึงปัจจัยทางวิศวกรรมที่สำคัญต่อการจ่ายลมอัดแห้งอย่างต่อเนื่องและมีประสิทธิภาพ

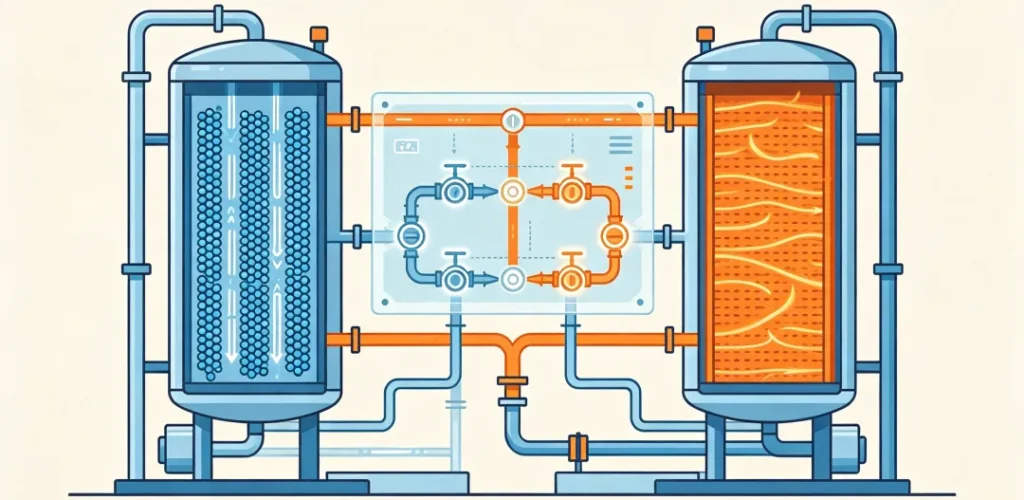

1. วงจรการดูดซับและการฟื้นฟูของระบบสองถังทำงานอย่างไร?
โครงสร้างแบบสองถังไม่ได้เป็นเพียงการแบ่งเวลาทำงานระหว่างถังสองใบ แต่เป็นระบบที่ฟื้นฟูความสามารถในการดูดซับของสารดูดความชื้นอย่างต่อเนื่อง ผ่านการควบคุม แรงดัน อุณหภูมิ ทิศทางการไหลของลม เงื่อนไขการฟื้นฟู และลำดับการทำงานของวาล์ว
เป้าหมายหลักคือ จ่ายลมอัดแห้งอย่างต่อเนื่อง พร้อมลดการใช้พลังงานในการฟื้นฟูและลดการเสื่อมสภาพของสารดูดความชื้น
| ขั้นตอนการทำงาน | กระบวนการหลัก | พารามิเตอร์สำคัญ | ปัญหาที่พบบ่อย |
|---|---|---|---|
| การดูดซับ (Adsorption) | ไอน้ำถูกกักไว้ภายในโครงสร้างรูพรุนขนาดเล็กของสารดูดความชื้น | อุณหภูมิลมเข้า ≤45°C, ค่า Pressure Dew Point เป้าหมาย, ความสม่ำเสมอของการไหล | การเกิดช่องทางลม, สารดูดความชื้นสึกกร่อน, ระบบกรองก่อนเข้าไม่เพียงพอ |
| การฟื้นฟู (Regeneration) | ความชื้นถูกขับออกจากสารดูดความชื้นด้วยลมร้อนและ/หรือลมแรงดันต่ำ | อุณหภูมิการฟื้นฟู, ปริมาณ Purge Air, ระยะเวลา | ฟื้นฟูไม่สมบูรณ์, อุณหภูมิไม่คงที่, วาล์วรั่ว |
| การระบายความร้อน (Cooling) | ลมแห้งช่วยนำความร้อนตกค้างออกจากถังที่ผ่านการฟื้นฟู | ปริมาณลมเย็น, ระยะเวลาระบายความร้อน, การควบคุมอุณหภูมิ | ระบายความร้อนไม่เพียงพอ, ค่า Dew Point เพิ่มขึ้นชั่วคราว |
| การสลับถัง (Switching) | ชุดวาล์วเปลี่ยนเส้นทางลมเพื่อสลับหน้าที่ของถังทั้งสอง | เวลาสลับ ≤0.5 วินาที, การปรับสมดุลแรงดัน, ลอจิก PLC | สลับไม่พร้อมกัน, แรงดันกระแทก, วาล์วติดขัด |
วงจร การดูดซับ – การฟื้นฟู – การระบายความร้อน – การสลับถัง ทำให้ถังหนึ่งสามารถทำหน้าที่ผลิตลมแห้ง ในขณะที่อีกถังได้รับการฟื้นฟูเพื่อเตรียมพร้อมสำหรับรอบการดูดซับถัดไป
2. รายละเอียดการออกแบบที่มีผลต่อประสิทธิภาพของเครื่องทำลมแห้ง
การออกแบบระบบกระจายลม
การกระจายลมอย่างสม่ำเสมอเป็นปัจจัยสำคัญในการใช้ประสิทธิภาพของสารดูดความชื้นให้ได้สูงสุด
บริเวณทางเข้าของถังควรติดตั้ง แผ่นกระจายลมแบบเจาะรู ตัวกระจายการไหล หรือกรวยนำลม เพื่อให้ลมอัดสามารถไหลผ่านชั้นสารดูดความชื้นได้อย่างทั่วถึง
หากลมกระจุกตัวอยู่เฉพาะบางพื้นที่ อาจเกิดปรากฏการณ์ Channeling ซึ่งลมส่วนใหญ่จะไหลผ่านเส้นทางที่มีความต้านทานต่ำ
ผลที่ตามมาอาจได้แก่:
- ค่า Dew Point ที่ทางออกไม่เสถียร
- ความสามารถในการดูดซับลดลง
- รอบการดูดซับสั้นลง
- ต้องฟื้นฟูบ่อยขึ้น
- สารดูดความชื้นเสื่อมสภาพเร็วขึ้น
ดังนั้น การออกแบบระบบกระจายลมจึงมีผลโดยตรงต่อทั้งประสิทธิภาพการทำลมแห้งและต้นทุนการดำเนินงาน
การเลือกและการจัดชั้นสารดูดความชื้น
การเลือกชนิดและการจัดเรียงสารดูดความชื้นภายในถังมีผลอย่างมากต่อประสิทธิภาพของเครื่อง
ระบบอาจใช้สารดูดความชื้นหลายชนิดหรือหลายชั้นตามการออกแบบ
ชั้นล่าง: Activated Alumina ที่มีความแข็งแรงทางกลและทนต่อการสึกกร่อน ช่วยปกป้องชั้นดูดซับหลักจากความชื้นและสิ่งปนเปื้อนที่อาจหลงเหลือ
ชั้นกลาง: Molecular Sieve, Activated Alumina หรือสารดูดความชื้นประสิทธิภาพสูง ใช้สำหรับดูดซับไอน้ำในระดับลึกเพื่อให้ได้ค่า Pressure Dew Point ตามที่ต้องการ
ชั้นบนหรือชั้นป้องกัน: ในบางระบบอาจเพิ่มชั้นสารดูดความชื้นเพื่อรองรับความชื้นที่เพิ่มขึ้นอย่างฉับพลัน
การจัดชั้นอย่างเหมาะสมช่วยเพิ่มความเสถียรในการทำงานและยืดอายุการใช้งานของสารดูดความชื้น
วาล์วสลับและระบบซีล
วาล์วสลับเป็นหนึ่งในส่วนประกอบทางกลที่สำคัญที่สุดของ เครื่องทำลมแห้งแบบดูดซับสองถัง
วาล์วควรมีคุณสมบัติ:
- ตอบสนองรวดเร็ว
- มีความสามารถในการซีลสูง
- รองรับการเปิด-ปิดจำนวนมาก
- ทำงานได้อย่างเสถียรภายใต้การเปลี่ยนแปลงแรงดันซ้ำๆ
สำหรับระบบที่ออกแบบให้สลับอย่างรวดเร็ว เวลาตอบสนองของวาล์วอาจต้องอยู่ที่ 0.5 วินาทีหรือน้อยกว่า ทั้งนี้ขึ้นอยู่กับการออกแบบเครื่องและระบบควบคุม
การสึกหรอของวาล์ว ซีลเสื่อมสภาพ หรือความผิดปกติของ Actuator อาจทำให้ลมฟื้นฟูรั่วหรือเกิดความไม่สมดุลของแรงดันระหว่างสองถัง
3. การเลือกวิธีฟื้นฟู: สมดุลระหว่างพลังงานและค่า Dew Point
เทคโนโลยีการฟื้นฟูแต่ละประเภทแตกต่างกันที่แหล่งพลังงานและปริมาณลมอัดที่ต้องใช้ในการฟื้นฟูสารดูดความชื้น
การเลือกวิธีที่เหมาะสมจึงส่งผลโดยตรงต่อต้นทุนการใช้งานในระยะยาว
| วิธีการฟื้นฟู | แหล่งพลังงาน | ปริมาณลมฟื้นฟูโดยทั่วไป* | Pressure Dew Point โดยทั่วไป* | การใช้งานที่เหมาะสม |
|---|---|---|---|---|
| แบบไม่ใช้ความร้อน (Heatless) | การขยายตัวของลมอัดแห้งที่แรงดันต่ำ | 12–15% | -20°C ถึง -40°C | อัตราการไหลต่ำ, ใช้งานเป็นช่วงๆ, งบประมาณเริ่มต้นจำกัด |
| แบบใช้ความร้อน (Heated Purge) | ฮีตเตอร์ไฟฟ้า + ลมแห้งสำหรับ Purge | 5–8% | -20°C ถึง -40°C | อัตราการไหลต่ำถึงปานกลาง, ใช้งานต่อเนื่อง |
| แบบ Blower Purge | ลมจากบรรยากาศ + ฮีตเตอร์ + Blower | ต่ำมากหรืออาจไม่ใช้ลมอัดในช่วงให้ความร้อน ขึ้นอยู่กับการออกแบบ | -40°C ถึง -70°C | ระบบอัตราการไหลสูงและเน้นประหยัดพลังงาน |
| แบบ Heat of Compression (HOC) | นำความร้อนจากกระบวนการอัดอากาศกลับมาใช้ | โดยทั่วไปต่ำมาก ขึ้นอยู่กับระบบ | -40°C ถึง -70°C | ระบบที่สามารถนำความร้อนจากเครื่องอัดอากาศมาใช้ได้ |
*ค่าจริงขึ้นอยู่กับการออกแบบเครื่อง แรงดันทำงาน อุณหภูมิลมเข้า ความชื้น อัตราการไหล วิธีระบายความร้อน และค่า Dew Point ที่ต้องการ
เครื่องทำลมแห้งแบบ Heatless
เครื่องแบบ Heatless มีโครงสร้างค่อนข้างเรียบง่ายและไม่จำเป็นต้องใช้ฮีตเตอร์ภายนอกในการฟื้นฟูสารดูดความชื้น
อย่างไรก็ตาม ระบบจะใช้ลมอัดแห้งบางส่วนเป็น Purge Air สำหรับการฟื้นฟู ดังนั้น ในระบบขนาดใหญ่ที่ทำงานต่อเนื่อง การสูญเสียลมอัดอาจกลายเป็นต้นทุนพลังงานที่สำคัญ
เครื่องทำลมแห้งแบบ Heated Purge
ระบบ Heated Purge ใช้ความร้อนจากภายนอกเพื่อช่วยขับความชื้นออกจากสารดูดความชื้น
เมื่อพลังงานส่วนหนึ่งมาจากความร้อน ปริมาณลมอัดแห้งที่ใช้ในการฟื้นฟูจึงสามารถลดลงเมื่อเทียบกับระบบ Heatless แบบทั่วไป
เครื่องทำลมแห้งแบบ Blower Purge
ระบบนี้ใช้ Blower ดูดอากาศจากภายนอกผ่านฮีตเตอร์ แล้วส่งผ่านเข้าไปในถังที่กำลังฟื้นฟู
วิธีนี้สามารถลดการใช้ลมอัดสำหรับการฟื้นฟูได้อย่างมาก อย่างไรก็ตาม บางระบบอาจยังต้องใช้ลมอัดในช่วงการระบายความร้อนหรือขั้นตอนสุดท้ายของวงจร
เครื่องทำลมแห้งแบบ Heat of Compression
เทคโนโลยี Heat of Compression (HOC) นำพลังงานความร้อนที่เกิดขึ้นจากกระบวนการอัดอากาศกลับมาใช้ในการฟื้นฟูสารดูดความชื้น
หากเครื่องอัดอากาศและเครื่องทำลมแห้งได้รับการออกแบบให้ทำงานร่วมกันอย่างเหมาะสม จะช่วยลดทั้งพลังงานสำหรับฮีตเตอร์และการสูญเสียลมอัดได้อย่างมีประสิทธิภาพ
4. การบำรุงรักษา: จากการซ่อมเมื่อเสียสู่การบำรุงรักษาเชิงป้องกัน
เพื่อให้เครื่องทำลมแห้งทำงานได้อย่างต่อเนื่องและเชื่อถือได้ จำเป็นต้องตรวจสอบสภาพของสารดูดความชื้น วาล์ว ไส้กรอง เซนเซอร์ และระบบควบคุมเป็นประจำ
การตรวจสอบสภาพสารดูดความชื้น
ตรวจสอบค่าความดันตกคร่อม: หากค่าความดันตกคร่อมเพิ่มขึ้นอย่างต่อเนื่อง อาจบ่งชี้ว่าสารดูดความชื้นแตกเป็นผง มีสิ่งปนเปื้อน หรือเกิดการอุดตัน
ติดตามค่า Dew Point: ควรบันทึกค่า Pressure Dew Point ที่ทางออกเป็นประจำ หากประสิทธิภาพลดลงอย่างต่อเนื่อง ควรตรวจสอบพารามิเตอร์การฟื้นฟู สภาพสารดูดความชื้น การรั่วของวาล์ว และอุณหภูมิลมเข้า
ตรวจสอบทางกายภาพ: ควรตรวจดูการเกิดฝุ่น การแตกของเม็ดสารดูดความชื้น การเปลี่ยนสี และการปนเปื้อนของน้ำมัน
การบำรุงรักษาวาล์วและระบบควบคุม
รายการสำคัญที่ควรตรวจสอบเป็นประจำ ได้แก่:
- Actuator ของวาล์วลม
- Solenoid Valve
- ซีลและบ่าวาล์ว
- ระบบปรับสมดุลแรงดัน
- เซนเซอร์วัด Dew Point
- เซนเซอร์วัดอุณหภูมิ
- ลำดับการทำงานของ PLC
เซนเซอร์วัด Dew Point และอุณหภูมิควรได้รับการสอบเทียบตามระยะเวลาที่ผู้ผลิตกำหนด
ควรสำรองโปรแกรม PLC และค่าพารามิเตอร์หลักไว้ด้วย เพื่อป้องกันการหยุดเครื่องเป็นเวลานานหากเกิดปัญหากับระบบควบคุม
5. วิธีลดการใช้พลังงานของเครื่องทำลมแห้งแบบดูดซับ
ควบคุมรอบการทำงานตามโหลดจริง
เมื่อระบบทำงานที่โหลดต่ำ เครื่องทำลมแห้งไม่จำเป็นต้องฟื้นฟูสารดูดความชื้นด้วยความถี่เท่ากับตอนที่ทำงานเต็มกำลัง
ระบบ Dew Point Demand Control สามารถยืดระยะเวลาการดูดซับเมื่อภาระความชื้นต่ำ
แทนที่จะสลับถังตามเวลาที่ตั้งไว้เพียงอย่างเดียว ระบบจะใช้ค่า Dew Point จริงเพื่อกำหนดช่วงเวลาที่เหมาะสมสำหรับการฟื้นฟูและการสลับถัง
วิธีนี้ช่วยลด:
- การใช้ Purge Air
- การใช้ไฟฟ้าของฮีตเตอร์
- จำนวนรอบการเปิด-ปิดวาล์ว
- ต้นทุนการดำเนินงานโดยรวม
การนำความร้อนกลับมาใช้
หากระบบเอื้ออำนวย สามารถนำความร้อนจากเครื่องอัดอากาศหรือกระบวนการผลิตอื่นกลับมาใช้เพื่อช่วยในการฟื้นฟูสารดูดความชื้น
ประสิทธิภาพในการประหยัดพลังงานจะขึ้นอยู่กับการออกแบบระบบลมอัดโดยรวม
ระบบควบคุม Dew Point อัจฉริยะ
เครื่องทำลมแห้งรุ่นใหม่สามารถเชื่อมต่อเซนเซอร์ Dew Point อุณหภูมิ และแรงดันเข้ากับ PLC เพื่อปรับกระบวนการฟื้นฟูโดยอัตโนมัติ
ระบบสามารถปรับตัวตามการเปลี่ยนแปลงของ:
- ปริมาณการใช้ลม
- ภาระความชื้น
- อุณหภูมิแวดล้อม
- แรงดันทำงาน
- อุณหภูมิลมเข้า
- ค่า Dew Point จริงที่ทางออก
6. ปัญหาที่พบบ่อยของเครื่องทำลมแห้งแบบดูดซับสองถัง
| อาการ | สาเหตุที่เป็นไปได้ | แนวทางแก้ไข |
|---|---|---|
| ค่า Dew Point แกว่งมาก | การกระจายลมไม่สม่ำเสมอ, สารดูดความชื้นเสื่อม, การฟื้นฟูไม่เพียงพอ, วาล์วรั่ว | ตรวจสอบตัวกระจายลม สารดูดความชื้น ฮีตเตอร์ และวาล์ว |
| ความดันตกคร่อมเพิ่มขึ้นอย่างรวดเร็ว | สารดูดความชื้นแตกหรือเกิดฝุ่น, ไส้กรองอุดตัน, ระบบปนเปื้อน | ตรวจสอบหรือเปลี่ยนสารดูดความชื้น บำรุงรักษาไส้กรองและวาล์ว |
| การฟื้นฟูไม่สมบูรณ์ | Purge Air ไม่เพียงพอ, ความร้อนไม่พอ, เวลาระบายความร้อนสั้น, ลอจิก PLC ผิดพลาด | ตรวจสอบปริมาณลม ฮีตเตอร์ รอบการระบายความร้อน และโปรแกรม PLC |
| ใช้พลังงานสูงผิดปกติ | ใช้ Purge Air มากเกินไป, เลือกเทคโนโลยีไม่เหมาะสม, อุณหภูมิสูงเกินไป, ระบบมีการรั่ว | ปรับค่าการ Purge และอุณหภูมิ ตรวจสอบและแก้ไขจุดรั่ว |
ในการวิเคราะห์ปัญหา ไม่ควรตรวจสอบเฉพาะเครื่องทำลมแห้ง แต่ควรพิจารณา ระบบลมอัดทั้งหมด ตั้งแต่เครื่องอัดอากาศ Aftercooler เครื่องแยกน้ำ ไส้กรอง ท่อ วาล์ว ไปจนถึงเซนเซอร์ต่างๆ
7. แนวทางการเลือกเครื่องทำลมแห้งแบบดูดซับสองถัง
เลือกขนาดตามสภาวะการทำงานจริง
ความสามารถของเครื่องทำลมแห้งควรพิจารณาจาก:
- อัตราการไหลของลมอัดจริง
- แรงดันใช้งาน
- อุณหภูมิลมเข้า
- อุณหภูมิแวดล้อม
- ค่า Pressure Dew Point ที่ต้องการ
สามารถเผื่อกำลังสำหรับโหลดสูงสุดหรือการขยายระบบในอนาคตได้ แต่การเลือกเครื่องขนาดใหญ่เกินความจำเป็นโดยไม่พิจารณาค่า Correction Factor อาจเพิ่มทั้งต้นทุนการลงทุนและค่าใช้จ่ายในการดำเนินงาน
จัดเตรียมระบบกรองก่อนเข้าอย่างเหมาะสม
สารดูดความชื้นต้องได้รับการปกป้องจากน้ำในสถานะของเหลว น้ำมันจากเครื่องอัดอากาศ ละอองน้ำมัน และอนุภาคของแข็ง
ระบบปรับปรุงคุณภาพลมก่อนเข้าอาจประกอบด้วย:
- เครื่องแยกน้ำและคอนเดนเสท
- Coalescing Filter
- ไส้กรองอนุภาคละเอียด
- ระบบกำจัดน้ำมันเพิ่มเติมเมื่อจำเป็น
รูปแบบและระดับการกรองที่เหมาะสมควรพิจารณาจากชนิดของเครื่องอัดอากาศ การออกแบบเครื่องทำลมแห้ง และคุณภาพลมที่กระบวนการต้องการ
คำนึงถึงสภาพแวดล้อมที่ร้อนและชื้น
อุณหภูมิลมเข้าที่สูงจะเพิ่มภาระความชื้นและลดประสิทธิภาพการดูดซับ
สำหรับพื้นที่ที่มีอากาศร้อนและความชื้นสูง ควรให้ความสำคัญกับ Aftercooling การแยกน้ำคอนเดนเสท การระบายอากาศ และการปรับสภาพลมก่อนเข้า
การรักษาสภาวะลมเข้าให้อยู่ในช่วงที่ผู้ผลิตกำหนดเป็นสิ่งสำคัญต่อการรักษาค่า Dew Point ให้เสถียร
เลือกระบบควบคุม Dew Point และ Remote Monitoring
สำหรับระบบลมอัดอุตสาหกรรมที่ให้ความสำคัญกับการประหยัดพลังงาน ควรพิจารณาเครื่องที่รองรับ:
- Dew Point Demand Control
- Remote Monitoring
- การบันทึก Alarm
- การปรับการฟื้นฟูอัตโนมัติ
- การติดตามการใช้พลังงาน
- Predictive Maintenance
สรุป: หัวใจของระบบสองถังคือ “สมดุลแบบไดนามิก”
หลักการทำงานของ เครื่องทำลมแห้งแบบดูดซับชนิดสองถัง ไม่ได้อยู่ที่การสลับระหว่างถัง A และถัง B เพียงอย่างเดียว
การจ่ายลมแห้งอย่างต่อเนื่องเกิดจากการควบคุมกระบวนการ ดูดซับ ลดแรงดัน ฟื้นฟู ระบายความร้อน เพิ่มแรงดันกลับ และสลับถัง อย่างแม่นยำและสัมพันธ์กัน
การกระจายลมที่สม่ำเสมอช่วยให้ใช้ประสิทธิภาพของสารดูดความชื้นได้สูงสุด การฟื้นฟูที่เหมาะสมช่วยคืนความสามารถในการดูดซับ ขณะที่การระบายความร้อนที่เพียงพอจะเตรียมถังให้พร้อมสำหรับรอบถัดไป ส่วนการควบคุมวาล์วและการปรับสมดุลแรงดันอย่างแม่นยำช่วยให้สองถังสามารถสลับหน้าที่ได้โดยไม่ทำให้การจ่ายลมอัดแห้งหยุดชะงัก
เมื่อเลือกใช้ เทคโนโลยีการฟื้นฟูที่เหมาะสม ระบบกรองก่อนเข้าที่มีประสิทธิภาพ การบำรุงรักษาเชิงป้องกัน และระบบควบคุม Dew Point อัจฉริยะ เครื่องทำลมแห้งแบบดูดซับสามารถรักษา ค่า Dew Point ที่ต่ำและเสถียร พร้อมลดการสูญเสียลมอัดและการใช้พลังงาน
ดังนั้น เมื่อต้องเลือกเครื่องทำลมแห้งแบบดูดซับสองถัง คำถามสำคัญไม่ใช่เพียง “ถังทั้งสองสลับการทำงานอย่างไร?” แต่ควรถามว่า “ระบบสามารถควบคุมวงจรการดูดซับและการฟื้นฟูทั้งหมดได้อย่างมีประสิทธิภาพเพียงใดภายใต้สภาวะการใช้งานจริง?”
