4 หลักการกำจัดความชื้นออกจากลมอัด: การควบแน่น การดูดซับ เมมเบรน และสารเคมี

ความชื้นในระบบลมอัดเป็นหนึ่งในสาเหตุสำคัญของการกัดกร่อนภายในท่อ การทำงานผิดปกติของอุปกรณ์นิวเมติก การปนเปื้อนในกระบวนการผลิต และการหยุดเดินเครื่องโดยไม่คาดคิด

การกำจัดความชื้นจึงเป็นขั้นตอนพื้นฐานของระบบปรับปรุงคุณภาพลมอัดในโรงงานอุตสาหกรรม อย่างไรก็ตาม เครื่องทำลมแห้งแต่ละประเภทไม่ได้กำจัดน้ำด้วยกลไกเดียวกัน

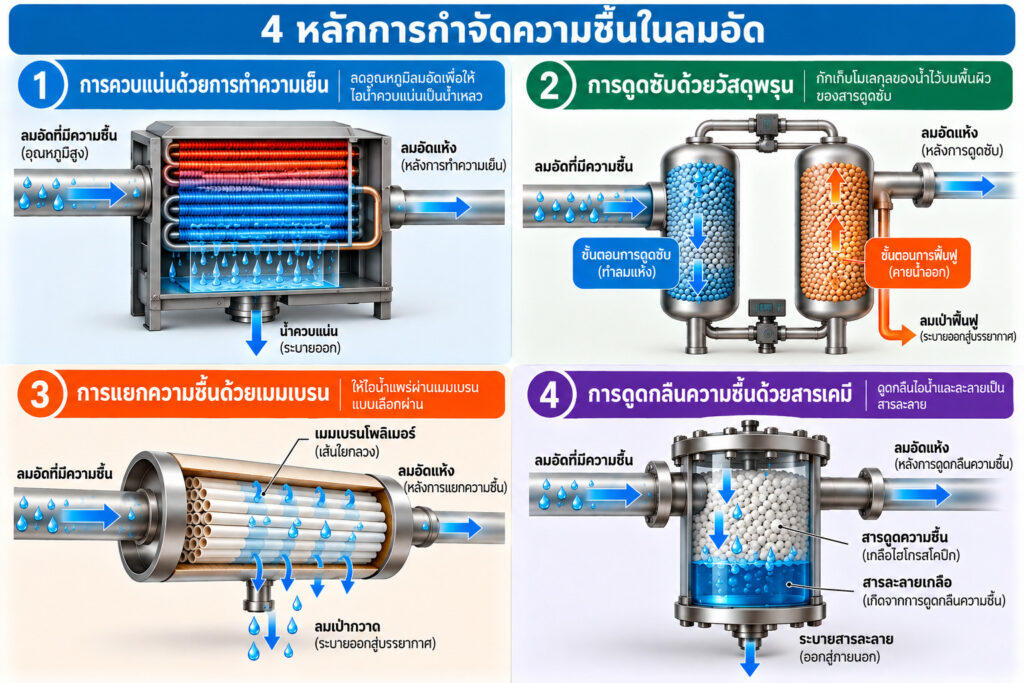

หลักการกำจัดความชื้นในลมอัดที่สำคัญมี 4 วิธี ได้แก่ การทำความเย็นให้ไอน้ำควบแน่น การดูดซับด้วยวัสดุพรุน การแพร่ผ่านเมมเบรนแบบเลือกผ่าน และการดูดกลืนความชื้นด้วยสารเคมีที่ค่อย ๆ ละลาย

เครื่องทำลมแห้งแบบใช้สารทำความเย็นเปลี่ยนไอน้ำให้กลายเป็นน้ำเหลวแล้วแยกออกจากลมอัด เครื่องทำลมแห้งแบบดูดซับกักเก็บโมเลกุลของน้ำไว้บนพื้นผิวสารดูดซับ เครื่องทำลมแห้งแบบเมมเบรนอาศัยการแพร่ผ่านของไอน้ำ ส่วนเครื่องทำลมแห้งแบบสารเคมีใช้วัสดุดูดความชื้นที่ค่อย ๆ ละลายเป็นสารละลาย

ความเข้าใจเกี่ยวกับกลไกเหล่านี้ช่วยให้วิศวกรสามารถตรวจสอบสาเหตุของค่าจุดน้ำค้างสูง การระบายน้ำควบแน่นผิดปกติ การใช้ลมเพื่อฟื้นฟูสารดูดซับมากเกินไป และประสิทธิภาพการทำลมแห้งที่ลดลงได้อย่างเป็นระบบ

บทความนี้อธิบายกลไกการกำจัดความชื้นทั้งสี่แบบ ลำดับการทำงาน วิธีฟื้นฟูวัสดุดูดซับ และประเด็นสำคัญในการบำรุงรักษา

หากต้องการเปรียบเทียบประเภทเครื่องทำลมแห้งและเกณฑ์การเลือกซื้อโดยละเอียด สามารถอ่านเพิ่มเติมได้ใน คู่มือประเภทเครื่องทำลมแห้งสำหรับระบบลมอัดของ Lingyu

1. การทำลมแห้งแบบควบแน่น: กำจัดความชื้นด้วยการลดอุณหภูมิ

การทำลมแห้งแบบควบแน่นเป็นหลักการที่ใช้ในเครื่องทำลมแห้งแบบใช้สารทำความเย็น (Refrigerated Air Dryer) ซึ่งพบได้ทั่วไปในระบบลมอัดอุตสาหกรรม

หลักการสำคัญคือการลดอุณหภูมิลมอัดจนไอน้ำบางส่วนควบแน่นเป็นของเหลว จากนั้นแยกน้ำเหลวออกจากกระแสลม

1.1 หลักการทางกายภาพของการควบแน่น

ที่ความดันหนึ่ง ๆ เมื่ออุณหภูมิลดลง ความดันไออิ่มตัวของน้ำจะลดลงด้วย

หากลมอัดที่มีความชื้นถูกทำให้เย็นจนถึงจุดน้ำค้าง ไอน้ำจะเข้าสู่สภาวะอิ่มตัว และเมื่อทำให้เย็นลงเพิ่มเติม ไอน้ำบางส่วนจะเปลี่ยนสถานะเป็นหยดน้ำเหลว

เครื่องทำลมแห้งแบบใช้สารทำความเย็นอาศัยการเปลี่ยนสถานะนี้ในการกำจัดน้ำ

ลำดับกระบวนการพื้นฐานคือ

ลมอัดร้อนและชื้น → ลดอุณหภูมิ → ไอน้ำควบแน่น → แยกน้ำเหลว → ระบายน้ำควบแน่น → อุ่นลมแห้งก่อนส่งออก

ลักษณะเด่นของวิธีนี้คือไอน้ำต้องเปลี่ยนเป็นของเหลวก่อน จึงจะสามารถแยกออกจากลมอัดได้ด้วยอุปกรณ์แยกน้ำ

ภายใต้สภาวะพิกัดที่กำหนด เครื่องทำลมแห้งแบบใช้สารทำความเย็นทั่วไปมักให้ค่าจุดน้ำค้างภายใต้ความดันเป็นค่าบวก

ตัวอย่างเช่น เครื่องทำลมแห้งแบบใช้สารทำความเย็นบางรุ่นของ Lingyu มีค่าจุดน้ำค้างที่ระบุไว้ประมาณ +2°C ถึง +10°C ทั้งนี้ขึ้นอยู่กับรุ่นและเงื่อนไขการทดสอบ

1.2 การไหลของลมอัดผ่าน 3 ขั้นตอนหลัก

ระบบทำลมแห้งแบบใช้สารทำความเย็นทั่วไปสามารถแบ่งออกเป็นสามส่วนสำคัญ

ขั้นตอนที่ 1: การลดอุณหภูมิเบื้องต้นด้วยเครื่องแลกเปลี่ยนความร้อน

ลมอัดร้อนที่มีความชื้นเข้าสู่เครื่องแลกเปลี่ยนความร้อนระหว่างลมกับลม (Air-to-Air Heat Exchanger)

ภายในอุปกรณ์นี้ ลมอัดขาเข้าจะถ่ายเทความร้อนให้ลมแห้งที่มีอุณหภูมิต่ำซึ่งไหลออกจากส่วนทำความเย็น

กระบวนการนี้มีประโยชน์สองประการ

• ลดภาระความร้อนที่เครื่องทำความเย็นต้องรับ
• เพิ่มอุณหภูมิของลมแห้งก่อนส่งเข้าสู่ระบบท่อ

การนำความเย็นกลับมาใช้ช่วยเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน และลดโอกาสเกิดหยดน้ำเกาะที่ผิวภายนอกของท่อลมซึ่งมีอุณหภูมิต่ำ

อย่างไรก็ตาม ประสิทธิภาพการประหยัดพลังงานขึ้นอยู่กับการออกแบบเครื่องแลกเปลี่ยนความร้อน อัตราการไหล และสภาวะการทำงานจริง

ขั้นตอนที่ 2: การทำความเย็นในคอยล์เย็นและการควบแน่นของไอน้ำ

หลังผ่านขั้นตอนลดอุณหภูมิเบื้องต้น ลมอัดจะไหลเข้าสู่คอยล์เย็นหรืออีวาพอเรเตอร์ (Evaporator)

สารทำความเย็นดูดซับความร้อนจากลมอัด ส่งผลให้อุณหภูมิของลมลดลง

เมื่ออุณหภูมิลดลง ไอน้ำบางส่วนจะควบแน่นเป็นหยดน้ำเหลว

ขั้นตอนนี้เป็นหัวใจสำคัญของการกำจัดความชื้นด้วยระบบทำความเย็น

ต้องควบคุมอุณหภูมิของคอยล์เย็นให้อยู่ในช่วงที่เหมาะสม

หากอุณหภูมิต่ำเกินไป อาจเกิดน้ำแข็งสะสมจนขัดขวางการไหลของลมอัด

ในทางกลับกัน หากการทำความเย็นไม่เพียงพอ ไอน้ำจะควบแน่นได้น้อยลงและค่าจุดน้ำค้างของลมขาออกอาจสูงขึ้น

เครื่องทำลมแห้งแต่ละรุ่นอาจใช้วาล์วบายพาสก๊าซร้อน เซนเซอร์อุณหภูมิ ระบบควบคุมอิเล็กทรอนิกส์ หรือเทคโนโลยีปรับกำลังทำความเย็นเพื่อรักษาเสถียรภาพ

ชนิดสารทำความเย็นและอุณหภูมิทำงานต้องตรวจสอบจากข้อมูลทางเทคนิคของรุ่นนั้นโดยตรง

ขั้นตอนที่ 3: การแยกน้ำ การระบายน้ำ และการอุ่นลมแห้ง

ลมอัดที่ผ่านการทำความเย็นจะมีหยดน้ำเหลวปะปนอยู่ และไหลเข้าสู่อุปกรณ์แยกน้ำ

อุปกรณ์นี้อาจใช้แรงเหวี่ยงหนีศูนย์กลาง แรงเฉื่อย หรือเทคโนโลยีการรวมตัวของหยดน้ำเพื่อแยกน้ำเหลวออกจากกระแสลม

น้ำควบแน่นที่ถูกแยกออกจะไหลเข้าสู่ระบบระบายน้ำอัตโนมัติ

หลังจากนั้น ลมอัดที่ถูกกำจัดน้ำจะไหลกลับผ่านเครื่องแลกเปลี่ยนความร้อนเพื่อรับความร้อนจากลมขาเข้า ก่อนถูกส่งเข้าสู่ระบบท่อ

การอุ่นลมแห้งในขั้นตอนนี้ไม่ได้ทำให้น้ำที่แยกออกไปแล้วกลับเข้าสู่กระแสลมอีกครั้ง

1.3 ข้อดีและข้อจำกัดของวิธีควบแน่น

ข้อดี

• เป็นเทคโนโลยีที่ใช้กันอย่างแพร่หลายในอุตสาหกรรม
• โครงสร้างและการควบคุมการทำงานค่อนข้างไม่ซับซ้อน
• ไม่ใช้ลมอัดสำเร็จรูปเพื่อฟื้นฟูสารดูดซับ
• เหมาะกับระบบนิวเมติกทั่วไปจำนวนมาก
• มีความต้องการด้านการบำรุงรักษาที่จัดการได้ง่าย

ข้อจำกัด

• เครื่องทำลมแห้งแบบใช้สารทำความเย็นทั่วไปไม่เหมาะกับการทำจุดน้ำค้างติดลบระดับลึก
• อุณหภูมิแวดล้อมสูงอาจลดประสิทธิภาพการระบายความร้อน
• ลมขาเข้าที่ร้อนเกินพิกัดอาจทำให้ระบบทำความเย็นรับภาระมากเกินไป
• ระบบระบายน้ำที่ทำงานผิดปกติอาจทำให้น้ำเหลวไหลไปยังท่อลมด้านหลังเครื่อง

1.4 การตรวจสอบปัญหาตามขั้นตอนการทำงาน

การแยกระบบออกเป็นสามส่วนช่วยให้ทีมซ่อมบำรุงตรวจสอบความผิดปกติได้ตรงจุดมากขึ้น

ก่อนเปลี่ยนอะไหล่ ควรตรวจสอบความดัน อัตราการไหล อุณหภูมิลมขาเข้า และสภาพแวดล้อมการติดตั้งจริง

ตัวอย่างอุปกรณ์ที่ใช้หลักการนี้สามารถดูได้จาก เครื่องทำลมแห้งแบบใช้สารทำความเย็นของ Lingyu

2. การทำลมแห้งแบบดูดซับ: กักเก็บไอน้ำบนพื้นผิววัสดุพรุน

เครื่องทำลมแห้งแบบดูดซับ (Desiccant Air Dryer) ใช้หลักการดูดซับทางกายภาพเพื่อกำจัดไอน้ำออกจากลมอัด

แตกต่างจากระบบทำความเย็น เพราะไม่จำเป็นต้องเปลี่ยนไอน้ำทั้งหมดให้กลายเป็นน้ำเหลวก่อน

วิธีนี้จึงสามารถรองรับงานที่ต้องการค่าจุดน้ำค้างต่ำกว่าระบบทำความเย็นทั่วไป

2.1 สารดูดซับกักเก็บโมเลกุลของน้ำได้อย่างไร?

สารดูดซับที่นิยมใช้ในเครื่องทำลมแห้งอุตสาหกรรม ได้แก่

• อะลูมินากัมมันต์ (Activated Alumina)
• โมเลกูลาร์ซีฟ (Molecular Sieve)
• ซิลิกาเจล (Silica Gel)

วัสดุเหล่านี้มีโครงสร้างรูพรุนจำนวนมากและมีพื้นที่ผิวภายในสูง

เมื่อลมอัดชื้นไหลผ่านชั้นสารดูดซับ โมเลกุลของน้ำจะถูกยึดไว้บนพื้นผิวภายในรูพรุนด้วยแรงปฏิสัมพันธ์ระหว่างโมเลกุล

ประสิทธิภาพของการดูดซับขึ้นอยู่กับอุณหภูมิ ความดัน ความดันย่อยของไอน้ำ คุณสมบัติสารดูดซับ และระยะเวลาสัมผัส

เมื่อสารดูดซับสะสมความชื้นมากขึ้น ความสามารถในการดูดซับน้ำเพิ่มเติมจะลดลง

จึงจำเป็นต้องมีกระบวนการฟื้นฟูสารดูดซับ เพื่อขับน้ำที่สะสมออกและเตรียมวัสดุสำหรับการใช้งานครั้งต่อไป

2.2 ทำไมเครื่องทำลมแห้งจำนวนมากจึงใช้สองถัง?

เครื่องทำลมแห้งแบบดูดซับอุตสาหกรรมจำนวนมากใช้ถังดูดซับสองถังทำงานสลับกัน

ตัวอย่างลำดับการทำงานคือ

• ถัง A: อยู่ในช่วงดูดซับไอน้ำและผลิตลมแห้ง
• ถัง B: อยู่ในช่วงฟื้นฟูสารดูดซับและปล่อยความชื้นที่สะสมออก

เมื่อสิ้นสุดช่วงเวลาที่กำหนด ระบบจะสลับหน้าที่ของทั้งสองถัง

วาล์วอัตโนมัติและระบบควบคุมจะจัดการขั้นตอนการดูดซับ การลดความดัน การฟื้นฟูสารดูดซับ การเพิ่มความดันกลับ และการสลับถัง

กระบวนการนี้ช่วยให้จ่ายลมแห้งได้อย่างต่อเนื่อง

ทั้งนี้ เวลาในการสลับถังและรายละเอียดของวงจรอาจแตกต่างกันตามรุ่นและการออกแบบ

2.3 การฟื้นฟูแบบไม่ใช้ความร้อน: ลดความดันและเป่าด้วยลมแห้ง

เครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟูโดยไม่ใช้ความร้อน (Heatless Desiccant Air Dryer) ไม่ใช้ฮีตเตอร์ภายนอกในการนำความชื้นออกจากสารดูดซับ

หลังถังหนึ่งเสร็จสิ้นการทำลมแห้ง ระบบจะลดความดันภายในถังนั้น

จากนั้นแบ่งลมอัดที่ผ่านการทำให้แห้งแล้วบางส่วน มาลดความดันและไหลย้อนผ่านชั้นสารดูดซับ

เนื่องจากลมเป่ามีความดันย่อยของไอน้ำต่ำ จึงช่วยให้โมเลกุลน้ำหลุดออกจากพื้นผิวสารดูดซับได้ง่ายขึ้น

ลมที่มีความชื้นสูงหลังฟื้นฟูจะถูกระบายออกสู่บรรยากาศ

หลักการนี้สรุปได้ว่า

ลดความดัน + เป่าด้วยลมแห้ง → คายน้ำออกจากสารดูดซับ

ข้อดีคือไม่ต้องใช้ระบบทำความร้อน จึงมีโครงสร้างค่อนข้างเรียบง่าย

อย่างไรก็ตาม ลมอัดที่ใช้เป่าฟื้นฟูถือเป็นต้นทุนด้านพลังงาน เพราะลมนั้นต้องถูกผลิตด้วยเครื่องอัดอากาศมาก่อน

บางรุ่นอาจใช้ลมเป่าฟื้นฟูประมาณ 10–20% ของอัตราการไหล แต่ตัวเลขดังกล่าวไม่ใช่ค่ามาตรฐานสำหรับทุกระบบ

ต้องตรวจสอบอัตราการใช้ลมจริงจากข้อกำหนดของผู้ผลิต

ตัวอย่างอุปกรณ์ในกลุ่มนี้คือ เครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟูโดยไม่ใช้ความร้อนของ Lingyu

2.4 การฟื้นฟูแบบใช้ความร้อน: ใช้พลังงานความร้อนช่วยคายน้ำ

เครื่องทำลมแห้งแบบดูดซับชนิดใช้ความร้อนจะเพิ่มพลังงานความร้อนเพื่อช่วยให้โมเลกุลน้ำหลุดออกจากสารดูดซับ

ระหว่างการฟื้นฟู ชั้นวัสดุจะได้รับความร้อนเพื่อเร่งการคายน้ำ

เมื่อขั้นตอนฟื้นฟูเสร็จสิ้น ระบบจะทำให้สารดูดซับเย็นลง ก่อนเริ่มรอบทำลมแห้งอีกครั้ง

ขึ้นอยู่กับการออกแบบ ระบบแบบใช้ความร้อนอาจลดความต้องการลมอัดสำหรับการฟื้นฟูเมื่อเทียบกับระบบที่ไม่ใช้ความร้อน

แต่ก็ต้องคำนึงถึงพลังงานไฟฟ้าหรือพลังงานความร้อนที่เพิ่มขึ้นด้วย

ประเด็นเปรียบเทียบหลักคือ

ลดปริมาณลมอัดที่ใช้ฟื้นฟู แลกกับการใช้พลังงานความร้อนและระบบควบคุมที่ซับซ้อนขึ้น

การควบคุมอุณหภูมิ สภาพฮีตเตอร์ ระยะเวลาฟื้นฟู และขั้นตอนทำให้สารดูดซับเย็นลง ล้วนมีผลต่อประสิทธิภาพ

2.5 การฟื้นฟูด้วยโบลเวอร์และความร้อน

เครื่องทำลมแห้งแบบดูดซับชนิดใช้โบลเวอร์นำอากาศจากภายนอกเข้ามาเป็นส่วนหนึ่งของกระบวนการฟื้นฟู

ในหลายการออกแบบ โบลเวอร์จะส่งอากาศแวดล้อมผ่านชุดทำความร้อน ก่อนให้อากาศร้อนไหลผ่านสารดูดซับที่สะสมความชื้น

วิธีนี้ช่วยลดการพึ่งพาลมอัดสำเร็จรูปในการฟื้นฟู

วงจรการทำงานอาจประกอบด้วยการให้ความร้อน การคายน้ำ การทำให้เย็น และการปรับความดันให้สมดุล

อุปกรณ์บางรุ่นเรียกว่า Zero Purge หรือ Zero Air Loss

อย่างไรก็ตาม คำดังกล่าวต้องพิจารณาตามการออกแบบและลำดับการทำงานจริง ไม่ได้หมายความว่าทั้งระบบไม่มีการสูญเสียลมหรือไม่ใช้พลังงานเลย

โบลเวอร์และฮีตเตอร์ยังต้องใช้พลังงานไฟฟ้า และบางระบบอาจใช้ลมอัดในบางช่วงของวงจร

สำหรับโรงงานที่มีระบบลมอัดขนาดใหญ่และเดินเครื่องต่อเนื่อง การฟื้นฟูด้วยโบลเวอร์อาจช่วยลดต้นทุนรวมได้เมื่อเลือกอุปกรณ์ให้เหมาะสม

ดูตัวอย่าง เครื่องทำลมแห้งแบบดูดซับชนิดใช้โบลเวอร์และความร้อนของ Lingyu

2.6 การฟื้นฟูโดยใช้ความร้อนจากการอัดอากาศ

ระบบฟื้นฟูด้วยความร้อนจากการอัดอากาศ (Heat of Compression หรือ HOC) ใช้ประโยชน์จากพลังงานความร้อนที่เกิดขึ้นระหว่างการอัดอากาศ

แทนที่จะพึ่งพาฮีตเตอร์ภายนอกทั้งหมด ระบบจะนำความร้อนที่มีอยู่แล้วมาใช้ฟื้นฟูสารดูดซับ

แนวทางนี้อาจช่วยลดพลังงานความร้อนเพิ่มเติมที่ต้องจัดหา

อย่างไรก็ตาม ประสิทธิภาพขึ้นอยู่กับชนิดเครื่องอัดอากาศ อุณหภูมิลมขาออก ภาระการทำงาน และโครงสร้างระบบแลกเปลี่ยนความร้อน

จึงควรประเมินเครื่องทำลมแห้ง HOC ร่วมกับระบบเครื่องอัดอากาศทั้งสถานี

ตัวอย่างอุปกรณ์คือ เครื่องทำลมแห้ง HOC-Z ของ Lingyu ซึ่งใช้ความร้อนจากการอัดอากาศในการฟื้นฟูสารดูดซับ

2.7 สาเหตุที่ทำให้ประสิทธิภาพการดูดซับลดลง

แม้แต่ละระบบจะใช้วิธีฟื้นฟูต่างกัน แต่ยังมีปัญหาที่พบร่วมกัน ได้แก่

สารดูดซับปนเปื้อนน้ำมัน: ละอองน้ำมันและไอน้ำมันอาจปกคลุมพื้นผิวรูพรุน ส่งผลให้ความสามารถในการดูดซับน้ำลดลง

การฟื้นฟูไม่สมบูรณ์: ความร้อนไม่เพียงพอ อัตราลมฟื้นฟูต่ำเกินไป เวลาฟื้นฟูสั้น หรือการทำให้เย็นไม่สมบูรณ์ อาจทำให้ค่าจุดน้ำค้างสูงขึ้น

วาล์วสลับถังทำงานผิดปกติ: การรั่วหรือสลับถังไม่ถูกต้องทำให้กระบวนการดูดซับและฟื้นฟูขาดประสิทธิภาพ

สารดูดซับเสื่อมสภาพ: การเสียดสี ความชื้นหรือสิ่งปนเปื้อนที่มากเกินไปอาจทำให้เกิดฝุ่นและลดประสิทธิภาพ

ภาระความชื้นสูงเกินการออกแบบ: น้ำเหลวที่หลุดเข้าถังหรืออุณหภูมิลมขาเข้าสูงอาจทำให้สารดูดซับรับภาระเกินความสามารถ

อายุการใช้งานของสารดูดซับไม่ได้เท่ากันทุกระบบ การกำหนดรอบเปลี่ยนวัสดุควรอาศัยคุณภาพลมขาเข้า สภาวะการทำงาน แนวโน้มค่าจุดน้ำค้าง และคำแนะนำจากผู้ผลิต

3. การทำลมแห้งแบบเมมเบรน: แยกไอน้ำด้วยการแพร่ผ่านแบบเลือกผ่าน

เครื่องทำลมแห้งแบบเมมเบรน (Membrane Air Dryer) ใช้วัสดุโพลิเมอร์ชนิดพิเศษที่ยอมให้ไอน้ำแพร่ผ่านได้แตกต่างจากองค์ประกอบหลักของอากาศ

ระบบนี้ไม่ได้อาศัยการควบแน่นเป็นน้ำเหลว และไม่ต้องใช้วงจรสลับถังดูดซับแบบเดิม

3.1 หลักการแพร่ผ่านไอน้ำแบบเลือกผ่าน

เครื่องทำลมแห้งแบบเมมเบรนจำนวนมากใช้เส้นใยกลวง (Hollow-Fiber Membrane) มารวมเป็นโมดูล

ลมอัดชื้นจะไหลผ่านโมดูล โดยไอน้ำสามารถแพร่ผ่านผนังเส้นใยได้ตามคุณสมบัติของวัสดุ

แรงขับสำคัญคือความแตกต่างของความดันย่อยของไอน้ำระหว่างสองด้านของเมมเบรน

เมื่อไอน้ำแพร่ผ่านออกจากกระแสลม ปริมาณความชื้นที่เหลือในลมอัดจะลดลง

อย่างไรก็ตาม เมมเบรนไม่ได้แยกไอน้ำได้อย่างสมบูรณ์แบบ

ประสิทธิภาพขึ้นอยู่กับชนิดวัสดุเมมเบรน พื้นที่ผิว ความดัน อุณหภูมิ อัตราการไหล และวิธีเป่ากวาดความชื้น

3.2 หน้าที่ของลมเป่ากวาด

เครื่องทำลมแห้งแบบเมมเบรนหลายรุ่นใช้ลมที่ผ่านการทำให้แห้งแล้วบางส่วนเป็นลมเป่ากวาด (Sweep Air)

ลมส่วนนี้จะถูกลดความดันก่อนส่งผ่านอีกด้านของเมมเบรน

ลมเป่ากวาดช่วยรักษาความดันย่อยของไอน้ำด้านนอกให้ต่ำ จึงทำให้ไอน้ำสามารถแพร่ผ่านเมมเบรนได้ต่อเนื่อง

หลังจากรับความชื้นแล้ว ลมเป่ากวาดจะถูกระบายออก

ลำดับการทำงานโดยสรุปคือ

ลมอัดชื้น → โมดูลเมมเบรน → ไอน้ำแพร่ผ่านเมมเบรน → ลมอัดแห้ง

แบ่งลมแห้งบางส่วน → ลดความดัน → เป่ากวาดเมมเบรน → ระบายความชื้นออก

ระบบสามารถทำลมแห้งได้อย่างต่อเนื่องโดยไม่ต้องสลับถังดูดซับ

3.3 ข้อดีและการใช้งานที่เหมาะสม

เครื่องทำลมแห้งแบบเมมเบรนอาจเหมาะสำหรับ

• ระบบปรับปรุงคุณภาพลมเฉพาะจุด
• เครื่องมือวัดและระบบควบคุม
• ห้องปฏิบัติการขนาดเล็ก
• อุปกรณ์ที่อยู่ในพื้นที่ติดตั้งจำกัด
• ระบบนิวเมติกบางประเภทที่อยู่ห่างไกล

โมดูลบางรุ่นไม่ต้องใช้ไฟฟ้าแยกต่างหาก

แต่ไม่ได้หมายความว่าไม่มีต้นทุนพลังงาน เพราะลมอัดที่ใช้เป่ากวาดต้องอาศัยพลังงานจากเครื่องอัดอากาศในการผลิต

3.4 ข้อจำกัดและการกรองก่อนเข้าเมมเบรน

ไม่ควรกำหนดค่าจุดน้ำค้างหรืออัตราการไหลเดียวกันให้เครื่องทำลมแห้งแบบเมมเบรนทุกรุ่น

ความสามารถในการทำลมแห้งขึ้นอยู่กับชนิดเมมเบรน สัดส่วนลมเป่ากวาด ความชื้นขาเข้า และความดันใช้งาน

นอกจากนี้ เมมเบรนต้องได้รับการป้องกันจากน้ำเหลว น้ำมัน และอนุภาคของแข็ง

หากการกรองก่อนเข้าเครื่องไม่เพียงพอ อาจทำให้เมมเบรนเสื่อมสภาพหรือเสียหายได้

ดังนั้น เทคโนโลยีนี้มักเหมาะกับงานที่ต้องการอุปกรณ์ขนาดกะทัดรัดและการทำลมแห้งใกล้จุดใช้งาน

4. การทำลมแห้งด้วยสารดูดความชื้นชนิดละลาย: การดูดกลืนความชื้นทางเคมี

การทำลมแห้งแบบสารดูดความชื้นที่ละลายเมื่อรับน้ำ (Deliquescent Drying) เป็นกระบวนการที่ใช้วัสดุเคมีดูดกลืนความชื้น และค่อย ๆ ละลายกลายเป็นสารละลาย

กลไกนี้แตกต่างจากการดูดซับทางกายภาพ

การดูดซับจะกักเก็บโมเลกุลน้ำบนพื้นผิววัสดุที่สามารถฟื้นฟูได้ แต่การดูดกลืนแบบสารเคมีชนิดนี้ทำให้วัสดุสิ้นเปลืองไปตามปริมาณน้ำที่รับเข้าไป

4.1 หลักการดูดกลืนและการละลาย

ภายในถังบรรจุสารเคมีที่มีความสามารถในการดูดความชื้น

เมื่อลมอัดชื้นไหลผ่าน สารเคมีจะดูดกลืนไอน้ำบางส่วน

เมื่อรับน้ำมากขึ้น สารจะค่อย ๆ ละลายและกลายเป็นสารละลายเกลือ

สารละลายจะสะสมบริเวณด้านล่างของถังและต้องถูกระบายออก

กระบวนการโดยสรุปคือ

ลมอัดชื้น → สัมผัสสารดูดความชื้น → ดูดกลืนไอน้ำ → เกิดสารละลาย → ระบายสารละลายออก

ระบบประเภทนี้ต่างจากเครื่องทำลมแห้งแบบดูดซับชนิดฟื้นฟู เพราะสารเคมีที่ใช้แล้วไม่ได้รับการฟื้นฟูกลับด้วยความร้อนหรือการเปลี่ยนความดันตามปกติ

ผู้ใช้งานจึงต้องเติมสารดูดความชื้นใหม่เป็นระยะ

4.2 ข้อดีของระบบสารเคมี

ข้อดีหลักคือมีโครงสร้างค่อนข้างเรียบง่าย

ในบางการใช้งาน อุปกรณ์สามารถทำงานได้โดยไม่ต้องใช้ชุดทำความเย็นหรือฮีตเตอร์สำหรับฟื้นฟู

จึงอาจเหมาะกับระบบลมอัดชั่วคราว พื้นที่ห่างไกล หรือระบบนิวเมติกเฉพาะทาง

4.3 ข้อจำกัดและการบำรุงรักษา

ระบบนี้มีข้อจำกัดหลายประการ

• สารเคมีถูกใช้จนหมดและต้องเติมใหม่
• สารละลายที่เกิดขึ้นต้องระบายและจัดการอย่างเหมาะสม
• ประสิทธิภาพขึ้นอยู่กับชนิดสารเคมี อุณหภูมิ ความชื้นขาเข้า และระยะเวลาสัมผัส
• ความสามารถในการลดค่าจุดน้ำค้างมักจำกัดกว่าระบบดูดซับชนิดฟื้นฟู

นอกจากนี้ ต้องป้องกันไม่ให้สารละลายหรืออนุภาคเคมีถูกพัดพาไปยังอุปกรณ์ปลายทาง

เทคโนโลยีนี้จึงไม่ใช่ทางเลือกหลักสำหรับงานที่ต้องการจุดน้ำค้างติดลบต่ำมากอย่างมีเสถียรภาพ

5. หลักการกำจัดความชื้นเกี่ยวข้องกับ ISO 8573-1 อย่างไร?

ค่าจุดน้ำค้างภายใต้ความดัน หรือ Pressure Dew Point (PDP) เป็นหนึ่งในตัวชี้วัดความแห้งของลมอัด

มาตรฐาน ISO 8573-1 กำหนดชั้นคุณภาพลมอัดตามสิ่งปนเปื้อนหลักสามประเภท ได้แก่ อนุภาคของแข็ง น้ำ และน้ำมัน

สำหรับน้ำในรูปไอน้ำ ค่าจุดน้ำค้างภายใต้ความดันที่ใช้อ้างอิงมีดังนี้

ชั้นคุณภาพเหล่านี้ระบุข้อกำหนดของลมอัด ไม่ใช่หลักฐานว่าเครื่องทำลมแห้งทุกรุ่นสามารถทำได้ตามระดับนั้นโดยอัตโนมัติ

ตัวอย่างเช่น เครื่องทำลมแห้งแบบใช้สารทำความเย็นที่ระบุจุดน้ำค้าง +10°C ไม่ถือว่าตรงกับ Class 4 ซึ่งกำหนดค่าไม่เกิน +3°C

ในทำนองเดียวกัน การติดตั้งเครื่องทำลมแห้งแบบดูดซับไม่ได้หมายความว่าจะได้จุดน้ำค้าง −70°C เสมอไป

ต้องตรวจสอบความสามารถของแต่ละรุ่นจากข้อมูลผู้ผลิตและการวัดภายใต้สภาวะที่เหมาะสม

ข้อกำหนดด้านน้ำยังต้องพิจารณาแยกจากข้อกำหนดด้านอนุภาคและน้ำมัน

6. เปรียบเทียบกลไกกำจัดความชื้นทั้ง 4 แบบ

ข้อแตกต่างสำคัญอยู่ที่วิธีแยกหรือกักเก็บโมเลกุลน้ำออกจากกระแสลมอัด

ระบบทำลมแห้งแบบผสมระหว่างการทำความเย็นและการดูดซับ เป็นการนำสองกลไกมาใช้ต่อเนื่องกัน ไม่ใช่หลักการกำจัดความชื้นชนิดที่ห้า

ขั้นตอนทำความเย็นกำจัดน้ำส่วนใหญ่ผ่านการควบแน่น ส่วนขั้นตอนดูดซับกำจัดไอน้ำที่เหลือเพื่อให้ได้จุดน้ำค้างต่ำกว่าเดิม

7. นำความเข้าใจเรื่องหลักการกำจัดความชื้นไปใช้ตรวจสอบระบบอย่างไร?

การเข้าใจว่าลมอัดถูกกำจัดน้ำด้วยกลไกใด จะช่วยกำหนดจุดตรวจสอบเมื่อคุณภาพลมลดลงได้อย่างเหมาะสม

คำถามที่ 1: ระบบกำจัดน้ำออกในสถานะใด?

ในเครื่องทำลมแห้งแบบใช้สารทำความเย็น น้ำถูกแยกออกในสถานะของเหลว จึงต้องให้ความสำคัญกับระบบทำความเย็น เครื่องแยกน้ำ และระบบระบายน้ำ

ในเครื่องแบบดูดซับ น้ำอยู่ในรูปไอน้ำที่ถูกกักเก็บบนวัสดุ จึงควรตรวจสอบสารดูดซับและระบบฟื้นฟู

ในระบบเมมเบรน ต้องตรวจสอบประสิทธิภาพการแพร่ผ่านและลมเป่ากวาด

ส่วนระบบสารเคมี ต้องควบคุมปริมาณสารดูดความชื้นและการระบายสารละลาย

คำถามที่ 2: เทคโนโลยีนั้นสามารถทำจุดน้ำค้างตามที่ต้องการได้หรือไม่?

ไม่ควรคาดหวังให้เครื่องทำลมแห้งแบบใช้สารทำความเย็นทั่วไปทำจุดน้ำค้าง −40°C ได้อย่างต่อเนื่อง

เครื่องทำลมแห้งแบบดูดซับสามารถรองรับการทำลมแห้งระดับลึกกว่า แต่ต้องเป็นไปตามความสามารถของรุ่นนั้นและสภาวะใช้งานจริง

ระบบเมมเบรนและสารเคมีก็ต้องประเมินจากข้อกำหนดของอุปกรณ์แต่ละชนิดเช่นกัน

คำถามที่ 3: สภาวะการทำงานเปลี่ยนไปจากเดิมหรือไม่?

อุณหภูมิลมขาเข้าสูง อัตราการไหลเกินพิกัด ความดันต่ำกว่าที่กำหนด ไส้กรองสกปรก หรือความดันตกคร่อมสูงเกินไป ล้วนอาจทำให้ประสิทธิภาพการทำลมแห้งลดลง

ก่อนสรุปว่าเครื่องทำลมแห้งเสีย ควรตรวจวัดค่าการทำงานจริงและตรวจสอบอุปกรณ์ประกอบทั้งหมด

สำหรับกระบวนการสำคัญ ควรพิจารณาการวัดจุดน้ำค้างอย่างต่อเนื่องและจัดระบบกรองลมอัดให้เหมาะสม

สามารถดูตัวอย่างอุปกรณ์ได้จาก ไส้กรองลมอัดความละเอียดสูงของ Lingyu สำหรับการจัดวางระบบกรองก่อนและหลังเครื่องทำลมแห้ง

สรุป: เข้าใจกลไกกำจัดความชื้นเพื่อเพิ่มความน่าเชื่อถือของระบบลมอัด

การกำจัดความชื้นออกจากลมอัดสามารถทำได้ด้วยกลไกที่แตกต่างกันสี่รูปแบบ

การทำลมแห้งแบบควบแน่น ลดอุณหภูมิให้ไอน้ำกลายเป็นน้ำเหลว จากนั้นแยกและระบายออก

การทำลมแห้งแบบดูดซับ กักเก็บโมเลกุลของน้ำบนพื้นผิววัสดุพรุน แล้วฟื้นฟูสารดูดซับให้พร้อมใช้งานอีกครั้ง

การทำลมแห้งแบบเมมเบรน อาศัยการแพร่ผ่านของไอน้ำผ่านวัสดุที่มีคุณสมบัติเลือกผ่าน

การทำลมแห้งแบบสารเคมีละลาย ใช้สารดูดความชื้นที่ถูกใช้ไปตามปริมาณน้ำที่ดูดกลืน และกลายเป็นสารละลาย

ความแตกต่างเหล่านี้มีผลต่อค่าจุดน้ำค้างที่ทำได้ พลังงานที่ใช้ การบำรุงรักษา และสาเหตุของปัญหาที่อาจเกิดขึ้น

สำหรับระบบนิวเมติกทั่วไปที่ต้องการค่าจุดน้ำค้างเป็นบวก การทำลมแห้งแบบใช้สารทำความเย็นอาจเพียงพอ

หากต้องการจุดน้ำค้างต่ำมาก อาจพิจารณาระบบดูดซับชนิดฟื้นฟูหรือระบบทำลมแห้งแบบผสมตามข้อกำหนดของกระบวนการ

ระบบปรับปรุงคุณภาพลมอัดที่มีประสิทธิภาพควรรักษาค่าจุดน้ำค้างตามที่กำหนดภายใต้สภาวะทำงานจริง ป้องกันอุปกรณ์ปลายทาง และควบคุมต้นทุนรวมตลอดอายุการใช้งาน

ต้องการคำปรึกษาด้านระบบกำจัดความชื้นในลมอัดหรือไม่?

Lingyu นำเสนอเครื่องทำลมแห้งแบบใช้สารทำความเย็น เครื่องทำลมแห้งแบบดูดซับ และระบบทำลมแห้งแบบผสมสำหรับการใช้งานอุตสาหกรรมที่หลากหลาย

คุณสามารถแจ้งค่าจุดน้ำค้างที่ต้องการ อัตราการไหล ความดันทำงาน อุณหภูมิลมขาเข้า และข้อมูลระบบเครื่องอัดอากาศ เพื่อให้ทีมงานช่วยประเมินแนวทางปรับปรุงคุณภาพลมอัดที่เหมาะสม

ติดต่อ Lingyu เพื่อรับคำปรึกษาทางเทคนิค
