ระบบเครื่องทำลมแห้งสำหรับเครื่องอัดอากาศ: โซลูชันการทำลมอัดให้แห้งที่เชื่อถือได้

ระบบเครื่องทำลมแห้งสำหรับเครื่องอัดอากาศ (Air Dryer System for Air Compressors) เป็นส่วนหนึ่งของระบบปรับปรุงคุณภาพลมอัด (Compressed-Air Treatment System) ซึ่งได้รับการออกแบบเพื่อควบคุมความชื้นก่อนที่ลมอัดจะเข้าสู่ระบบท่อปลายทาง อุปกรณ์นิวแมติก หรือกระบวนการผลิต

เมื่ออากาศในบรรยากาศถูกอัด ไอน้ำที่อยู่ในอากาศจะมีความเข้มข้นเพิ่มขึ้น เมื่อลมอัดเย็นตัวลงในภายหลัง ไอน้ำบางส่วนอาจควบแน่นกลายเป็นน้ำในสถานะของเหลว

ระบบเครื่องทำลมแห้งจะลดไอน้ำที่ยังคงเหลืออยู่และลดจุดน้ำค้างภายใต้ความดัน (Pressure Dew Point) ให้อยู่ในระดับที่เหมาะสมกับการใช้งาน

ระบบอาจประกอบด้วยการทำให้เย็น การแยกน้ำในสถานะของเหลว การกรอง ระบบระบายน้ำอัตโนมัติ ถังพักลม และอุปกรณ์ปรับปรุงคุณภาพลมปลายทาง ทั้งนี้ขึ้นอยู่กับคุณภาพลมที่ต้องการ

เหตุใดลมอัดจึงต้องผ่านการทำให้แห้ง

อากาศในบรรยากาศมีไอน้ำอยู่ตามธรรมชาติ

หลังจากการอัด อากาศจะมีอุณหภูมิสูงและมีความชื้นเข้มข้น การทำให้เย็นในอาฟเตอร์คูลเลอร์ (Aftercooler) ถังพักลม ระบบท่อ หรืออุปกรณ์ปลายทางอื่น ๆ อาจทำให้ความชื้นบางส่วนเกิดการควบแน่น

หากไม่ได้ควบคุมความชื้นอย่างเพียงพอ อาจทำให้เกิดการกัดกร่อน การสะสมของน้ำ ปัญหากับอุปกรณ์นิวแมติก ความไม่เสถียรของระบบเครื่องมือวัด และข้อบกพร่องในการผลิตที่เกี่ยวข้องกับความชื้น

ดังนั้น วัตถุประสงค์ของเครื่องทำลมแห้งจึงไม่ใช่เพียงการทำให้ลมอัด “แห้ง” แต่คือการรักษาจุดน้ำค้างภายใต้ความดันให้อยู่ในระดับที่เหมาะสมกับสภาวะการทำงานจริง

ระบบเครื่องทำลมแห้งทำงานอย่างไร

ระบบเครื่องทำลมแห้งที่สมบูรณ์โดยทั่วไปจะปรับปรุงคุณภาพลมอัดผ่านหลายขั้นตอน

ขั้นแรก ลมอัดที่มีอุณหภูมิสูงจะถูกทำให้เย็นลง เพื่อให้ไอน้ำบางส่วนเกิดการควบแน่น จากนั้นน้ำในสถานะของเหลวสามารถถูกแยกและระบายออกจากระบบ

ลมอัดที่เหลือยังคงมีไอน้ำอยู่ จึงเข้าสู่เครื่องทำลมแห้ง โดยความชื้นจะถูกกำจัดด้วยการทำให้เย็นและการควบแน่น หรือด้วยการดูดซับ (Adsorption) บนสารดูดความชื้น ขึ้นอยู่กับเทคโนโลยีของเครื่องทำลมแห้ง

อาจใช้ระบบกรองและระบบระบายน้ำก่อนหรือหลังเครื่องทำลมแห้งตามประเภทของเครื่องอัดอากาศ การออกแบบเครื่องทำลมแห้ง และข้อกำหนดด้านคุณภาพลมขั้นสุดท้าย

สำหรับภาพรวมเพิ่มเติมเกี่ยวกับการจัดวางระบบ สามารถดู องค์ประกอบหลักของระบบปรับปรุงคุณภาพลมอัด

ประโยชน์หลักของระบบเครื่องทำลมแห้ง

ระบบทำลมแห้งที่ได้รับการเลือกอย่างเหมาะสมสามารถช่วยลดการกัดกร่อนที่เกี่ยวข้องกับความชื้นและการสะสมของน้ำทั่วทั้งเครือข่ายลมอัด

นอกจากนี้ ยังช่วยสนับสนุนการทำงานที่เชื่อถือได้มากขึ้นของวาล์วนิวแมติก กระบอกสูบ เครื่องมือวัด และอุปกรณ์การผลิต

ในกรณีที่ความชื้นในลมอัดส่งผลต่อกระบวนการ การรักษาจุดน้ำค้างภายใต้ความดันตามที่กำหนดสามารถช่วยเพิ่มความสม่ำเสมอและลดข้อบกพร่องที่เกี่ยวข้องกับความชื้น

ประโยชน์ที่แท้จริงขึ้นอยู่กับการเลือกเครื่องทำลมแห้งและส่วนประกอบของระบบปรับปรุงคุณภาพลมตามอัตราการไหล อุณหภูมิ ความดัน และข้อกำหนดด้านคุณภาพลมจริง ไม่ใช่เพียงเลือกเครื่องทำลมแห้งที่มีขนาดใหญ่กว่า หรือเครื่องที่สามารถให้จุดน้ำค้างต่ำกว่าที่กระบวนการต้องการ

ประเภททั่วไปของระบบเครื่องทำลมแห้ง

เครื่องทำลมแห้งแบบทำความเย็น

เครื่องทำลมแห้งแบบทำความเย็น (Refrigerated Air Dryer) กำจัดความชื้นด้วยการลดอุณหภูมิของลมอัด

เมื่ออุณหภูมิของลมลดลง ไอน้ำจะเกิดการควบแน่น น้ำควบแน่นจะถูกแยกและระบายออก ก่อนที่ลมแห้งจะไหลต่อไปยังระบบปลายทาง

ระบบทำลมแห้งแบบทำความเย็นของ Lingyu สามารถให้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ภายใต้สภาวะการทำงานที่เกี่ยวข้อง

ด้วยเหตุนี้ การทำลมแห้งแบบทำความเย็นจึงเหมาะสำหรับระบบเครื่องอัดอากาศในงานอุตสาหกรรมทั่วไปจำนวนมากที่ไม่ต้องการจุดน้ำค้างภายใต้ความดันที่ต่ำกว่านี้อย่างมาก

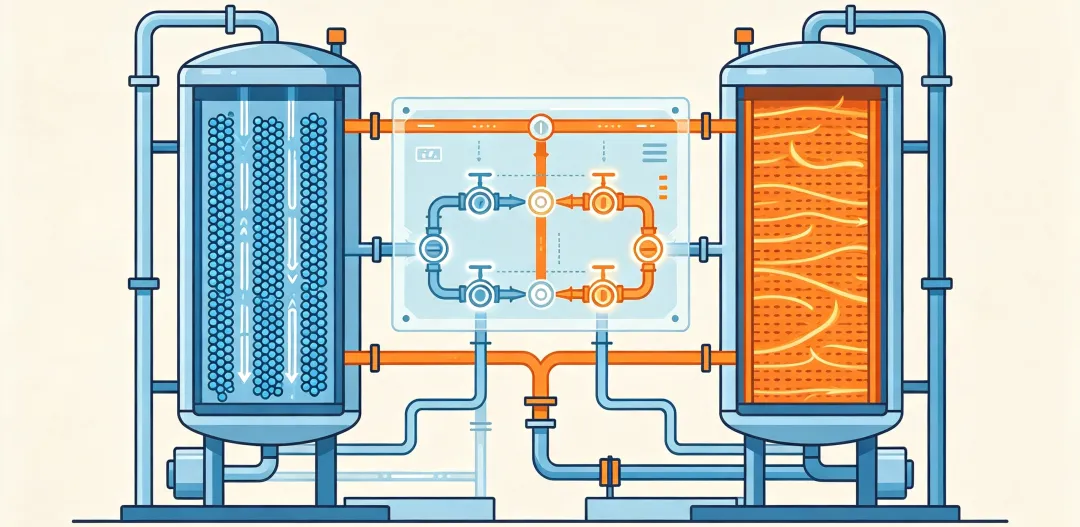

เครื่องทำลมแห้งแบบดูดซับ

เครื่องทำลมแห้งแบบดูดซับ (Desiccant Air Dryer) หรือเครื่องทำลมแห้งแบบดูดซับ (Adsorption Dryer) กำจัดไอน้ำโดยให้ลมอัดไหลผ่านชั้นวัสดุดูดซับ (Adsorbent Bed)

เครื่องประเภทนี้ได้รับการเลือกใช้ในกรณีที่จุดน้ำค้างภายใต้ความดันที่ต้องการต่ำกว่าระดับที่การทำลมแห้งแบบทำความเย็นสามารถให้ได้ตามปกติ

วิธีการฟื้นฟู (Regeneration Methods) ที่แตกต่างกัน ได้แก่ แบบไม่ใช้ความร้อน (Heatless) แบบลมไล่ให้ความร้อน (Heated-Purge) แบบโบลเวอร์ให้ความร้อน (Blower-Heated) และแบบใช้ความร้อนจากการอัด (Heat-of-Compression) ซึ่งมีข้อกำหนดด้านการใช้ลมอัดและพลังงานแตกต่างกัน

ตัวอย่างเช่น HRB-Z แบบโบลเวอร์ให้ความร้อนชนิดไม่ใช้ลมไล่ (Zero-Purge Blower-Heated Configuration) ของ Lingyu มีปริมาณการใช้ลมสำหรับการฟื้นฟูประมาณ 0% และมีตัวเลือกจุดน้ำค้างภายใต้ความดันที่ทางออก −20°C / −40°C

สำหรับผู้ใช้งานที่กำลังเปรียบเทียบเทคโนโลยีการทำลมแห้งหลักทั้งสองประเภท สามารถดู การเปรียบเทียบเครื่องทำลมแห้งแบบทำความเย็นและแบบดูดซับ

ระบบทำลมแห้งแบบผสม

การใช้งานบางประเภทใช้การทำลมแห้งแบบทำความเย็นและแบบดูดซับร่วมกันในระบบเดียว

ในกระบวนการทำลมแห้งแบบผสม (Combined Drying) ของ Lingyu ลมอัดขาเข้าจะถูกลดอุณหภูมิล่วงหน้า จากนั้นผ่านกระบวนการทำความเย็นจนได้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C โดยความชื้นที่ควบแน่นส่วนใหญ่จะถูกแยกออกในขั้นตอนนี้

จากนั้นลมที่ผ่านการทำให้แห้งบางส่วนจะไหลผ่านตัวกรองกำจัดน้ำมัน (Oil-Removal Filter) ก่อนเข้าสู่ส่วนการดูดซับเพื่อทำให้ลมแห้งในระดับที่ลึกขึ้น

การจัดวางระบบนี้ช่วยลดภาระความชื้นของขั้นตอนการดูดซับ และสามารถลดความต้องการในการฟื้นฟู พร้อมกับรักษาจุดน้ำค้างที่ทางออกให้อยู่ในระดับต่ำ

ระบบเครื่องทำลมแห้งสามารถประกอบด้วยอุปกรณ์ใดบ้าง

ระบบเครื่องทำลมแห้งอาจประกอบด้วย:

• การทำให้เย็นหลังการอัด (Aftercooling)
• การแยกน้ำออกจากลมอัด (Air-Water Separation)
• ถังพักลม (Air Receiver)
• การกรองเบื้องต้น (Pre-Filtration)
• การทำลมแห้งแบบทำความเย็นหรือแบบดูดซับ
• การกรองปลายทาง (Downstream Filtration)
• ระบบระบายน้ำควบแน่นอัตโนมัติ (Automatic Condensate Drainage)
• ระบบควบคุมและตรวจติดตาม (Controls and Monitoring)

ไม่ควรถือว่ารูปแบบที่แน่นอนของระบบมีเพียงรูปแบบเดียวสำหรับการติดตั้งเครื่องอัดอากาศทุกระบบ

ลำดับและข้อกำหนดของส่วนประกอบขึ้นอยู่กับประเภทของเครื่องอัดอากาศ ระดับการปนเปื้อน จุดน้ำค้างภายใต้ความดันที่ต้องการ ขีดจำกัดของน้ำมันและอนุภาค ความดันใช้งาน และการใช้งานปลายทาง

ดังนั้น เครื่องทำลมแห้งจึงเป็นหนึ่งในส่วนประกอบของระบบปรับปรุงคุณภาพลมอัดที่ทำงานร่วมกัน ไม่ใช่อุปกรณ์ที่ทำงานแยกจากระบบทั้งหมด

การใช้งานของระบบเครื่องทำลมแห้ง

ระบบเครื่องทำลมแห้งถูกใช้ในพื้นที่ที่ความชื้นซึ่งไม่ได้รับการควบคุมอาจส่งผลต่อความน่าเชื่อถือของระบบลมอัดหรือคุณภาพของกระบวนการ

การใช้งานอาจรวมถึง:

• การผลิต (Manufacturing)
• การผลิตยานยนต์ (Automotive Production)
• อุตสาหกรรมอิเล็กทรอนิกส์ (Electronics)
• การผลิตยา (Pharmaceutical Production)
• การแปรรูปอาหารและเครื่องดื่ม (Food and Beverage Processing)
• กระบวนการทางเคมี (Chemical Operations)
• การผลิตไฟฟ้า (Power Generation)
• การผลิตแบตเตอรี่ลิเธียม (Lithium-Battery Production)
• อุตสาหกรรมเครื่องจักร (Machinery)
• อุตสาหกรรมเหล็ก (Steel)
• อุตสาหกรรมการบินและอวกาศ (Aerospace)
• การผลิตเครื่องใช้ไฟฟ้าภายในบ้าน (Home-Appliance Manufacturing)
• กระบวนการอุตสาหกรรมอื่น ๆ

อย่างไรก็ตาม รูปแบบของเครื่องทำลมแห้งที่ต้องการควรกำหนดตามข้อกำหนดเฉพาะของจุดใช้งาน ไม่ใช่อาศัยเพียงชื่อของอุตสาหกรรม

ตัวอย่างเช่น โรงงานผลิตทั่วไปและกระบวนการผลิตอิเล็กทรอนิกส์ที่ไวต่อความชื้นอาจใช้ลมอัดเหมือนกัน แต่ต้องการจุดน้ำค้างภายใต้ความดันและรูปแบบระบบปรับปรุงคุณภาพลมที่แตกต่างกันอย่างมาก

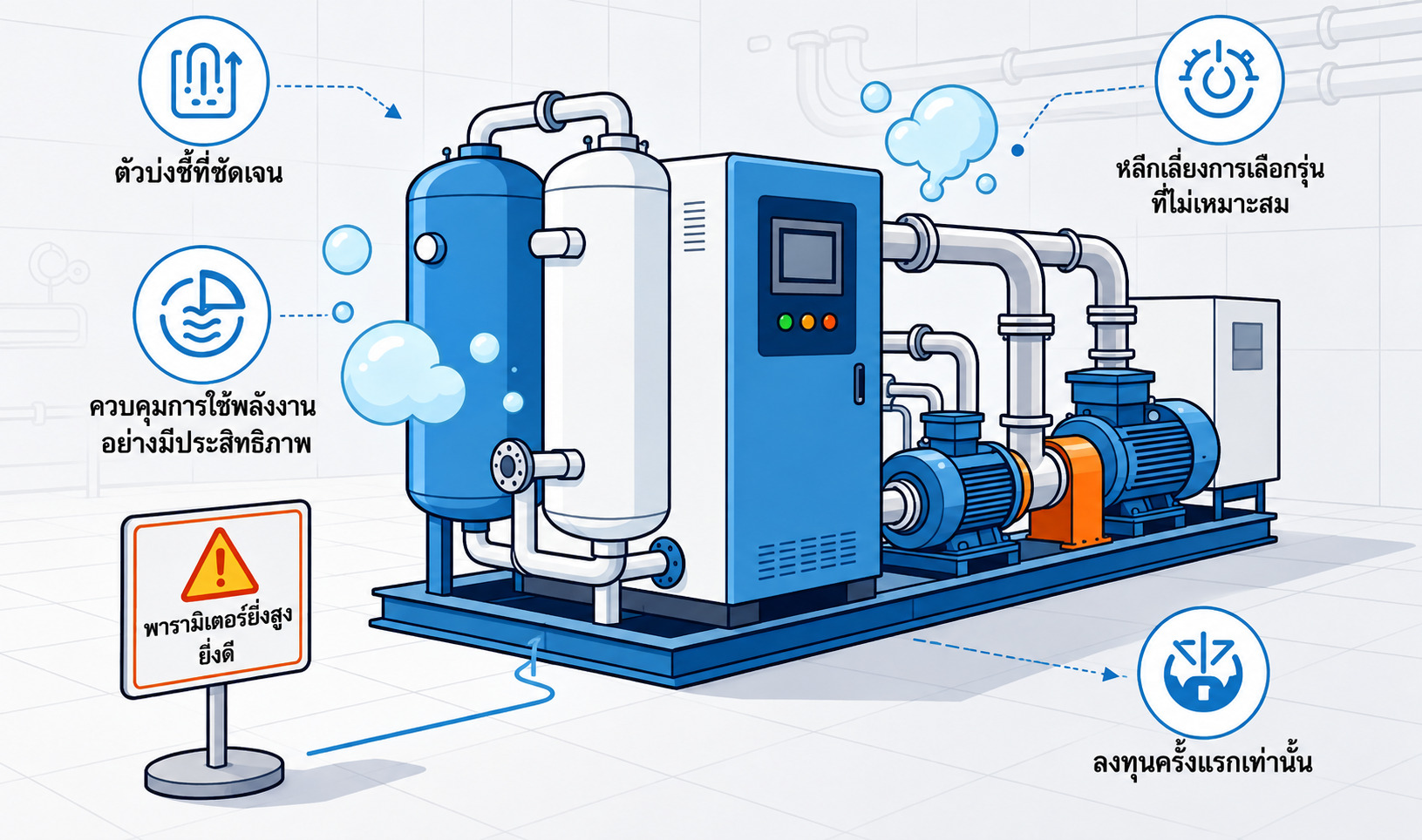

วิธีเลือกระบบเครื่องทำลมแห้งที่เหมาะสม

การเลือกควรเริ่มต้นจากจุดน้ำค้างภายใต้ความดันที่ต้องการ

หากจุดน้ำค้างภายใต้ความดันประมาณ 2–10°C เพียงพอ การทำลมแห้งแบบทำความเย็นอาจเหมาะสม หากจำเป็นต้องใช้จุดน้ำค้างภายใต้ความดันที่ต่ำกว่านี้อย่างมาก ควรพิจารณาการทำลมแห้งแบบดูดซับ

ปัจจัยสำคัญอื่น ๆ ได้แก่:

• อัตราการไหลจริงและอัตราการไหลสูงสุด (Actual and Peak Airflow)
• อุณหภูมิขาเข้า (Inlet Temperature)
• ความดันใช้งาน (Operating Pressure)
• อุณหภูมิแวดล้อม (Ambient Temperature)
• อุณหภูมิต่ำสุดของระบบปลายทาง (Lowest Downstream Temperature)
• ระดับการควบคุมอนุภาคและน้ำมันที่ต้องการ (Required Particle and Oil Control)
• ความดันตกคร่อม (Pressure Drop)
• ปริมาณการใช้ลมสำหรับการฟื้นฟู (Regeneration Consumption)
• การใช้พลังงานไฟฟ้า (Electrical Energy Use)
• พื้นที่ติดตั้ง (Installation Space)
• พื้นที่สำหรับการเข้าถึงเพื่อบำรุงรักษา (Maintenance Access)
• การเปลี่ยนแปลงของภาระ (Load Variation)

ควรพิจารณาปัจจัยเหล่านี้ร่วมกัน การเลือกเครื่องทำลมแห้งโดยพิจารณาเฉพาะอัตราการไหลตามพิกัด หรือเลือกจุดน้ำค้างที่ต่ำที่สุดเท่าที่จะเป็นไปได้โดยไม่พิจารณาสภาวะการทำงาน อาจทำให้เกิดการใช้พลังงานโดยไม่จำเป็นหรือทำให้ระบบมีสมรรถนะไม่เพียงพอ

สำหรับกระบวนการเลือกโดยละเอียด สามารถดู คู่มือการเลือกเครื่องทำลมแห้งลมอัด

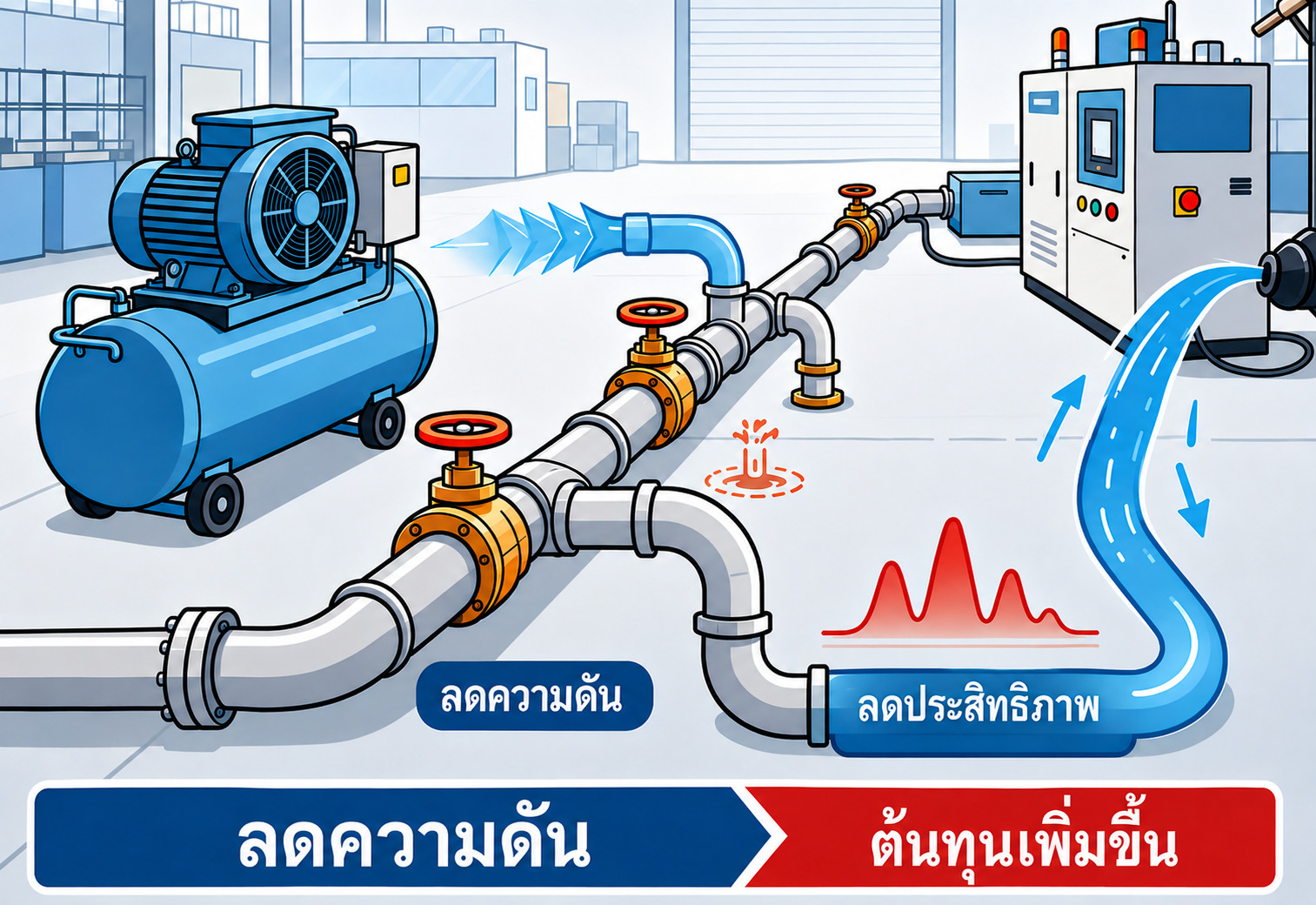

ความดันตกคร่อมและประสิทธิภาพของระบบ

ประสิทธิภาพของระบบเครื่องทำลมแห้งไม่ได้ขึ้นอยู่กับตัวเครื่องทำลมแห้งเพียงอย่างเดียว

ตัวกรอง เครื่องแลกเปลี่ยนความร้อน (Heat Exchangers) เครื่องแยก วาล์ว และระบบท่อ ล้วนสามารถทำให้เกิดการสูญเสียความดันได้ หากเกิดความดันตกคร่อมมากเกินไปในระบบปรับปรุงคุณภาพลม เครื่องอัดอากาศอาจต้องทำงานด้วยความดันทางออกที่สูงขึ้น เพื่อรักษาความดันที่ต้องการ ณ จุดใช้งาน

ดังนั้น ควรประเมินประสิทธิภาพด้านความดันตกคร่อมควบคู่กับจุดน้ำค้างภายใต้ความดันและการใช้พลังงาน เมื่อออกแบบหรือเลือกระบบปรับปรุงคุณภาพลมอัด

สำหรับคำอธิบายเพิ่มเติม สามารถดู คู่มือความดันตกคร่อมในระบบลมอัด

การบำรุงรักษาและความน่าเชื่อถือในระยะยาว

ข้อกำหนดด้านการบำรุงรักษาขึ้นอยู่กับเทคโนโลยีของเครื่องทำลมแห้งและรูปแบบของระบบ

การบำรุงรักษาเครื่องทำลมแห้งแบบทำความเย็น

ระบบทำลมแห้งแบบทำความเย็นจำเป็นต้องให้ความสำคัญกับการระบายน้ำควบแน่น เครื่องแลกเปลี่ยนความร้อน ส่วนประกอบของระบบทำความเย็น พัดลม และสภาวะการทำงาน

ควรตรวจติดตามประสิทธิภาพด้านจุดน้ำค้างภายใต้ความดันด้วย เพื่อให้สามารถตรวจพบการเปลี่ยนแปลงของประสิทธิภาพการทำลมแห้งก่อนที่จะส่งผลกระทบต่อกระบวนการปลายทาง

การบำรุงรักษาเครื่องทำลมแห้งแบบดูดซับ

ระบบดูดซับจำเป็นต้องให้ความสำคัญเพิ่มเติมกับวาล์วสลับ สภาพของสารดูดความชื้น ประสิทธิภาพการฟื้นฟู ระบบควบคุม รวมถึงเครื่องทำความร้อนหรือโบลเวอร์ ขึ้นอยู่กับวิธีการฟื้นฟู

การเปลี่ยนแปลงของประสิทธิภาพการฟื้นฟูหรือสภาพของสารดูดความชื้นสามารถส่งผลต่อความสามารถของเครื่องทำลมแห้งในการรักษาจุดน้ำค้างภายใต้ความดันที่ทางออกตามที่ต้องการ

การบำรุงรักษาตัวกรองและระบบ

ควรตรวจติดตามตัวกรองและตัวบ่งชี้ความดันแตกต่าง (Differential-Pressure Indicators) เนื่องจากความต้านทานของตัวกรองที่เพิ่มขึ้นสามารถลดความดันที่มีอยู่ในระบบปลายทางได้

ไส้กรองทดแทน เกจวัดความดันแตกต่าง (Differential-Pressure Gauges) ส่วนประกอบของเครื่องทำลมแห้งแบบทำความเย็น วาล์วของเครื่องทำลมแห้งแบบดูดซับ สารดูดซับ และอะไหล่บำรุงรักษาอื่น ๆ ควรได้รับการดูแลตามสภาพของอุปกรณ์และข้อกำหนดด้านการบำรุงรักษาที่เกี่ยวข้อง

การพิจารณาเครื่องทำลมแห้ง ตัวกรอง เครื่องแยก และอุปกรณ์ระบายน้ำเป็นระบบปรับปรุงคุณภาพลมเดียวกัน ช่วยรักษาทั้งคุณภาพลมและประสิทธิภาพของระบบ

ระบบเครื่องทำลมแห้งจำเป็นเสมอหรือไม่

ระบบลมอัดแต่ละระบบไม่ได้ต้องการระดับการทำลมแห้งเท่ากัน

คำถามที่เหมาะสมคือ ความชื้นที่ไม่ได้รับการควบคุมสามารถเกิดการควบแน่นหรือรบกวนกระบวนการปลายทางภายใต้สภาวะการทำงานจริงหรือไม่

หากลมอัดจำเป็นต้องคงความแห้งขณะไหลผ่านระบบท่อที่มีอุณหภูมิต่ำ อุปกรณ์ที่ไวต่อความชื้น หรือกระบวนการผลิตที่ความชื้นมีความสำคัญ การเลือกระบบทำลมแห้งที่เหมาะสมจะมีความสำคัญเป็นพิเศษ

ในขณะเดียวกัน การกำหนดจุดน้ำค้างภายใต้ความดันให้ต่ำกว่าระดับที่การใช้งานต้องการอย่างมาก อาจเพิ่มต้นทุนอุปกรณ์และต้นทุนการดำเนินงาน

ดังนั้น เป้าหมายคือการให้ได้คุณภาพลมตามที่จำเป็น โดยไม่เพิ่มความซับซ้อนของอุปกรณ์ ความดันตกคร่อม หรือการใช้พลังงานโดยไม่จำเป็น

สรุป

ระบบเครื่องทำลมแห้งสำหรับเครื่องอัดอากาศเป็นโซลูชันควบคุมความชื้นที่ทำงานร่วมกันเป็นระบบ ไม่ใช่เพียงเครื่องทำลมแห้งแบบแยกเดี่ยว

การทำให้เย็นและการแยกจะกำจัดน้ำควบแน่นในสถานะของเหลว เครื่องทำลมแห้งจะลดไอน้ำที่ยังคงเหลืออยู่ ระบบกรองควบคุมสิ่งปนเปื้อนประเภทอื่น และระบบระบายน้ำจะกำจัดน้ำควบแน่นที่สะสมออกจากระบบ

เครื่องทำลมแห้งแบบทำความเย็นเหมาะสำหรับการใช้งานอุตสาหกรรมทั่วไปจำนวนมาก และสามารถให้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ส่วนเครื่องทำลมแห้งแบบดูดซับใช้ในกรณีที่ต้องการจุดน้ำค้างภายใต้ความดันที่ต่ำกว่านี้อย่างมาก

ตัวอย่างเช่น HRB-Z แบบโบลเวอร์ให้ความร้อนชนิดไม่ใช้ลมไล่ของ Lingyu มีปริมาณการใช้ลมสำหรับการฟื้นฟูประมาณ 0% พร้อมตัวเลือกจุดน้ำค้างภายใต้ความดันที่ทางออก −20°C / −40°C

ระบบแบบผสมเป็นอีกแนวทางหนึ่งสำหรับกรณีที่การทำลมแห้งเบื้องต้นด้วยระบบทำความเย็นและการทำลมแห้งในระดับที่ลึกขึ้นด้วยระบบดูดซับต่างมีประโยชน์ต่อการใช้งาน

ระบบเครื่องทำลมแห้งที่ดีที่สุดคือระบบที่ได้รับการออกแบบตามจุดน้ำค้างภายใต้ความดัน อัตราการไหล อุณหภูมิ ความดัน ระดับการปนเปื้อน ความดันตกคร่อม การใช้พลังงาน และข้อกำหนดด้านการบำรุงรักษาที่เกิดขึ้นจริง
