อากาศอัดที่มีความชื้นจะเข้าสู่ เครื่องทำความเย็นล่วงหน้าของระบบทำลมแห้งแบบทำความเย็น ก่อน โดยจะแลกเปลี่ยนความร้อนกับอากาศแห้งที่มีจุดน้ำค้างต่ำซึ่งออกมาจาก ระบบทำลมแห้งแบบดูดซับ กระบวนการนี้ช่วยให้อากาศที่มีจุดน้ำค้างต่ำได้รับความร้อนกลับ ขณะเดียวกันก็ช่วยลดอุณหภูมิของอากาศอัดขาเข้าและกำจัดความชื้นออกบางส่วน อุณหภูมิของอากาศอัดจะลดลงจนใกล้เคียงกับอุณหภูมิแวดล้อม ซึ่งช่วยลดภาระการทำความเย็นของเครื่องระเหย
จากนั้น อากาศอัดที่ผ่านการทำความเย็นล่วงหน้าจะเข้าสู่ เครื่องระเหย เพื่อแลกเปลี่ยนความร้อนเพิ่มเติม และถูกทำให้เย็นลงจนมี จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ในขั้นตอนนี้ ความชื้นและน้ำมันส่วนใหญ่ รวมถึงสิ่งสกปรกบางส่วนในอากาศอัด จะควบแน่นเป็นของเหลว จากนั้นของเหลวที่ควบแน่นจะถูกแยกออกจากอากาศอัดอย่างมีประสิทธิภาพด้วย เครื่องแยกอากาศและน้ำ
อากาศอัดที่แห้งขึ้นบางส่วนจะผ่าน ไส้กรองกำจัดน้ำมัน ก่อนเข้าสู่ระบบทำลมแห้งแบบดูดซับ ภายในชั้นสารดูดซับ ความชื้นที่ยังคงเหลืออยู่จะถูกดูดซับอย่างล้ำลึกด้วย สารดูดความชื้นชนิดโมเลกุลาร์ซีฟประสิทธิภาพสูง ทำให้ได้อากาศอัดที่มี จุดน้ำค้างภายใต้ความดันต่ำมาก จากนั้น อากาศอัดที่มีจุดน้ำค้างต่ำจะผ่าน ไส้กรองอนุภาคประสิทธิภาพสูง เพื่อกำจัดฝุ่นตกค้างและอนุภาคของสารดูดความชื้น สุดท้ายจึงได้ อากาศอัดสะอาดที่มีจุดน้ำค้างภายใต้ความดันต่ำเป็นพิเศษ

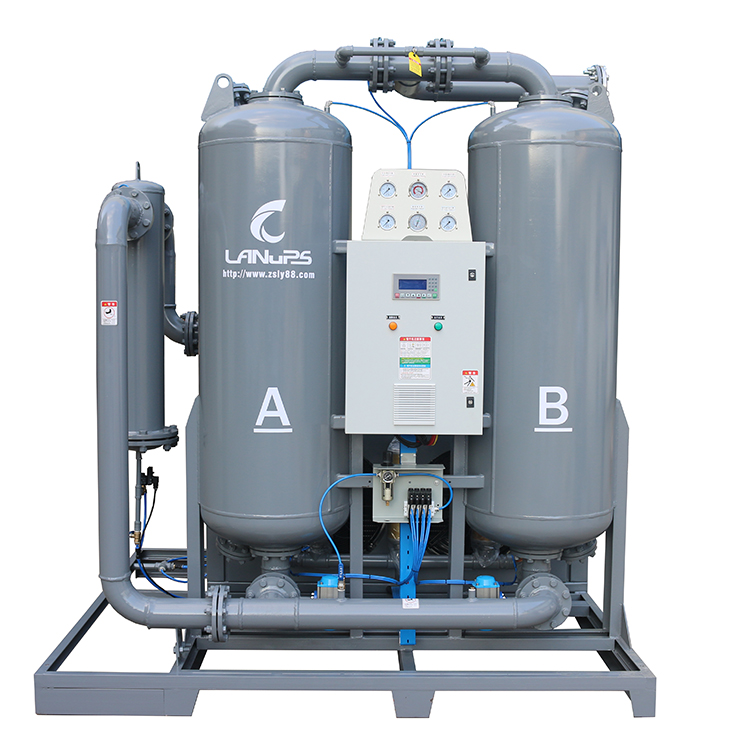

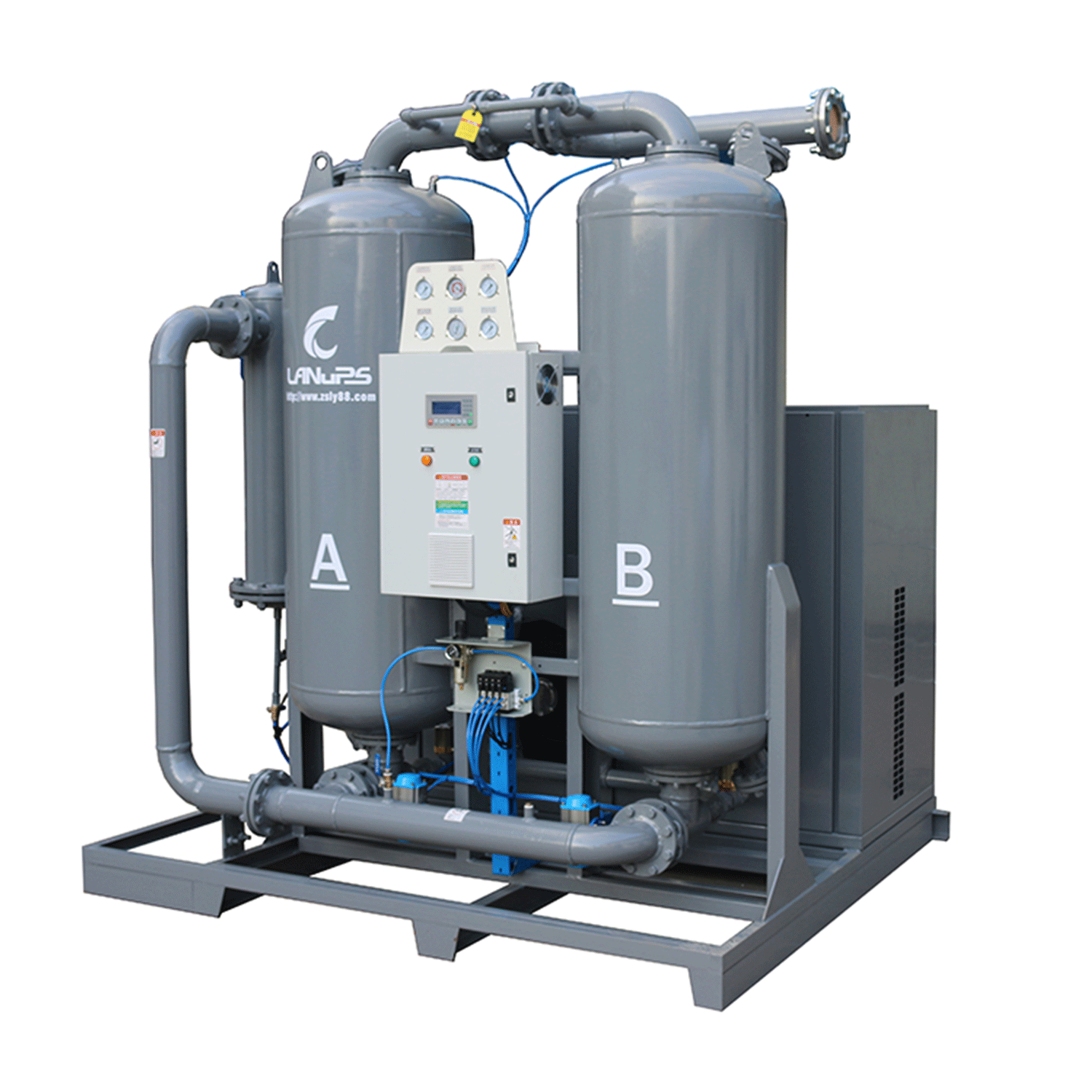

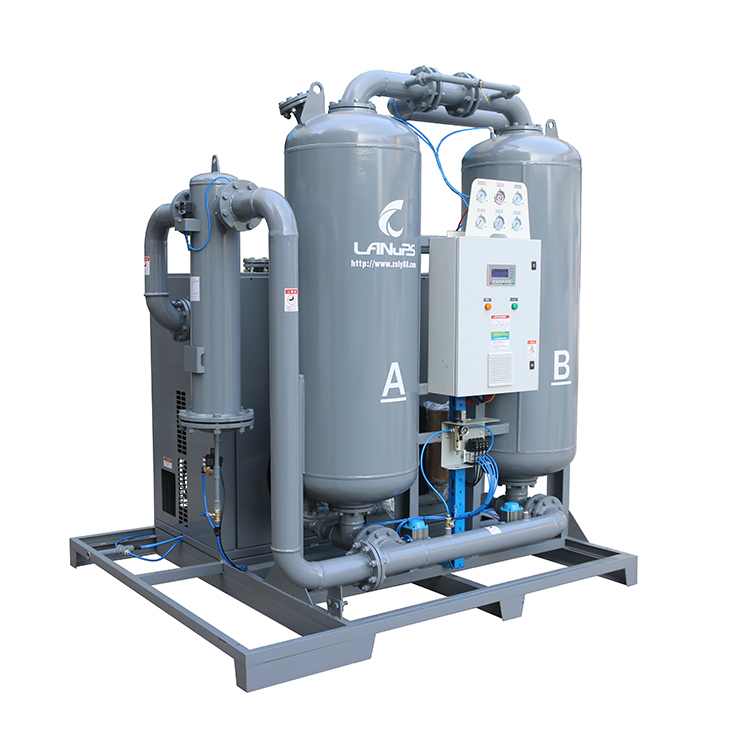

เครื่องทำลมแห้งแบบทำความเย็น ซีรีส์ AH + เครื่องทำลมแห้งแบบดูดซับไร้ความร้อน ซีรีส์ HH
| รุ่น | อัตราการไหลของลม (m³/min) | แหล่งจ่ายไฟ (V/Hz) | กำลังไฟรวม (kW) | ทางเข้าลม / ทางออกลม | น้ำหนักเครื่อง (kg) | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|
| LY-DH10AHN | 1.5 | 220/50 | 0.9 | G1″ | 182 | 1260 × 762 × 1803 |
| LY-DH20AHN | 2.5 | 220/50 | 1.0 | G1″ | 263 | 1260 × 940 × 1700 |
| LY-DH30AHN | 3.8 | 220/50 | 1.2 | G1½″ | 420 | 1345 × 1030 × 1773 |
| LY-DH50AHN | 6.5 | 220/50 | 1.6 | G1½″ | 574 | 1455 × 1160 × 1847 |
| LY-DH75AHN | 10.5 | 220/50 | 2.3 | G2″ | 782 | 1665 × 1295 × 2175 |
| LY-DH100AHN | 13.5 | 380/50 | 2.8 | G2″ | 980 | 1665 × 1356 × 2225 |
| LY-DH120AHN | 17.0 | 380/50 | 2.9 | DN65 | 1072 | 1725 × 1346 × 2384 |
| LY-DH150AHN | 21.5 | 380/50 | 5.2 | DN80 | 1399 | 1955 × 1459 × 2265 |
| LY-DH180AHN | 25.0 | 380/50 | 5.3 | DN80 | 1554 | 1950 × 1459 × 2465 |
| LY-DH200AHN | 28.0 | 380/50 | 5.6 | DN80 | 1820 | 2070 × 1560 × 2448 |
| LY-DH250AHN | 32.0 | 380/50 | 6.3 | DN80 | 2010 | 2115 × 1600 × 2642 |
| LY-DH300AHN | 37.0 | 380/50 | 7.9 | DN100 | 2336 | 2140 × 1760 × 2680 |
| LY-DH400AHN | 45.0 | 380/50 | 10.6 | DN100 | 2750 | 2270 × 1830 × 2801 |
เครื่องทำลมแห้งแบบทำความเย็น ซีรีส์ AH + เครื่องทำลมแห้งแบบดูดซับใช้ความร้อน ซีรีส์ HH
| รุ่น | อัตราการไหลของลม (m³/min) | แหล่งจ่ายไฟ (V/Hz) | กำลังไฟรวม (kW) | ทางเข้าลม / ทางออกลม | น้ำหนักเครื่อง (kg) | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|
| LY-DH10AHH | 1.5 | 380/50 | 2.3 | G1″ | 187 | 1260 × 762 × 1803 |
| LY-DH20AHH | 2.5 | 380/50 | 2.5 | G1″ | 270 | 1260 × 940 × 1700 |
| LY-DH30AHH | 3.8 | 380/50 | 3.6 | G1½″ | 430 | 1345 × 1030 × 1773 |
| LY-DH50AHH | 6.5 | 380/50 | 5.0 | G1½″ | 580 | 1455 × 1160 × 1847 |
| LY-DH75AHH | 10.5 | 380/50 | 5.7 | G2″ | 890 | 1665 × 1295 × 2175 |
| LY-DH100AHH | 13.5 | 380/50 | 9.1 | G2″ | 1090 | 1665 × 1356 × 2225 |
| LY-DH120AHH | 17.0 | 380/50 | 13.0 | DN65 | 1255 | 1725 × 1346 × 2384 |
| LY-DH150AHH | 21.5 | 380/50 | 15.1 | DN80 | 1420 | 1955 × 1459 × 2265 |
| LY-DH180AHH | 25.0 | 380/50 | 15.3 | DN80 | 1720 | 1950 × 1459 × 2465 |
| LY-DH200AHH | 28.5 | 380/50 | 15.8 | DN80 | 1970 | 2070 × 1560 × 2448 |
| LY-DH250AHH | 32.0 | 380/50 | 19.2 | DN80 | 2070 | 2115 × 1600 × 2642 |
| LY-DH300AHH | 37.0 | 380/50 | 21.1 | DN100 | 2540 | 2140 × 1760 × 2680 |
| LY-DH400AHH | 45.0 | 380/50 | 27.0 | DN100 | 2830 | 2270 × 1830 × 2801 |
หมายเหตุ: เครื่องทำความแห้งแบบรวมสามารถปรับแต่งได้ตามความต้องการของลูกค้า ทั้งแบบระบายความร้อนด้วยอากาศ, ระบายความร้อนด้วยน้ำ, ไม่ใช้ความร้อน และความร้อนต่ำ โดยสามารถปรับแต่งสำหรับความจุมากกว่า 45 m³/นาที
เครื่องวิเคราะห์ในห้องปฏิบัติการและงานวิเคราะห์ความแม่นยำสูง
เหมาะสำหรับเครื่องโครมาโตกราฟแก๊ส, เครื่องสเปกโตรมิเตอร์ FTIR, เครื่องวิเคราะห์ในห้องปฏิบัติการ และระบบที่ต้องการลมอัดแห้งมากเพื่อลดผลกระทบจากความชื้นต่อความแม่นยำของผลการทดสอบ
อุตสาหกรรมอิเล็กทรอนิกส์และการทดสอบชิป
เหมาะสำหรับการทดสอบชิปอิเล็กทรอนิกส์, เครื่องจักรหุ่นยนต์, ระบบอัตโนมัตินิวเมติก และกระบวนการผลิตที่ไวต่อความชื้น ซึ่งต้องการจุดน้ำค้างต่ำและคุณภาพลมอัดที่เสถียร
อาหาร เครื่องดื่ม และการทดแทนไนโตรเจนแห้ง
เหมาะสำหรับสายการผลิตที่ต้องควบคุมความชื้นในลมอัดอย่างเข้มงวด รวมถึงการใช้งานที่เกี่ยวข้องกับไนโตรเจนแห้ง การบรรจุ และระบบควบคุมในกระบวนการผลิตอาหารและเครื่องดื่ม
การแพทย์และทันตกรรม
เหมาะสำหรับเครื่องอัดอากาศทางการแพทย์, เครื่องอัดอากาศสำหรับทันตกรรม และระบบที่ต้องการลมอัดสะอาดและแห้งเพื่อช่วยลดความเสี่ยงจากสิ่งปนเปื้อนและความชื้นในอุปกรณ์
ยานยนต์ งานพ่นสี และระบบประตู/ล็อกนิวเมติก
เหมาะสำหรับการพ่นสีด้วยอากาศ, ระบบประตูและล็อกของรถบัส, การควบคุมเครื่องล้างรถ และงานนิวเมติกที่ต้องการลดน้ำสะสมในระบบเพื่อให้การทำงานสม่ำเสมอและลดการสึกหรอของอุปกรณ์
งานสิ่งแวดล้อม พลังงาน และระบบอุตสาหกรรมทั่วไป
เหมาะสำหรับระบบ CEMS, ห้องทดสอบสิ่งแวดล้อม, ระบบสปริงเกอร์แห้ง, ปั๊มทำงานด้วยอากาศ, ท่อวน, กังหันอากาศ และระบบควบคุม HVAC กลางแจ้ง ที่ต้องการลมอัดแห้งในระดับเชื่อถือได้สำหรับการทำงานต่อเนื่อง
