อากาศอัดที่มีความชื้นจะเข้าสู่ เครื่องทำความเย็นล่วงหน้าของระบบทำลมแห้งแบบทำความเย็น ก่อน โดยจะแลกเปลี่ยนความร้อนกับอากาศแห้งที่มีจุดน้ำค้างต่ำซึ่งออกมาจาก ระบบทำลมแห้งแบบดูดซับ ในระหว่างกระบวนการนี้ อากาศที่มีจุดน้ำค้างต่ำจะได้รับความร้อนกลับ ขณะที่อากาศอัดขาเข้าจะถูกทำให้เย็นล่วงหน้าและกำจัดความชื้นออกบางส่วน ส่งผลให้อุณหภูมิของอากาศอัดลดลงจนใกล้เคียงกับอุณหภูมิแวดล้อม และช่วยลดภาระการทำความเย็นของเครื่องระเหยให้น้อยที่สุด
จากนั้น อากาศอัดที่ผ่านการทำความเย็นล่วงหน้าจะเข้าสู่ เครื่องระเหย ซึ่งจะมีการแลกเปลี่ยนความร้อนเพิ่มเติมเพื่อทำให้อากาศเย็นลงจนมี จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ในขั้นตอนนี้ ความชื้นและน้ำมันส่วนใหญ่ รวมถึงสิ่งสกปรกบางส่วนในอากาศอัด จะควบแน่นเป็นของเหลว จากนั้นของเหลวที่ควบแน่นจะถูกแยกออกจากอากาศอย่างมีประสิทธิภาพด้วย เครื่องแยกอากาศและน้ำ
อากาศอัดที่ถูกทำให้แห้งบางส่วนจะผ่าน ไส้กรองกำจัดน้ำมัน ก่อนเข้าสู่ระบบทำลมแห้งแบบดูดซับ ภายในระบบนี้ ความชื้นที่ยังคงเหลืออยู่จะถูกดูดซับอย่างล้ำลึกด้วย สารดูดความชื้นชนิดโมเลกุลาร์ซีฟประสิทธิภาพสูง ภายในชั้นสารดูดซับ ทำให้ได้อากาศอัดที่มี จุดน้ำค้างภายใต้ความดันต่ำมาก
สุดท้าย อากาศอัดที่มีจุดน้ำค้างต่ำจะผ่าน ไส้กรองอนุภาคประสิทธิภาพสูง เพื่อกำจัดฝุ่นที่ตกค้างและอนุภาคของสารดูดความชื้น จึงได้ อากาศอัดสะอาดที่มีจุดน้ำค้างภายใต้ความดันต่ำเป็นพิเศษ

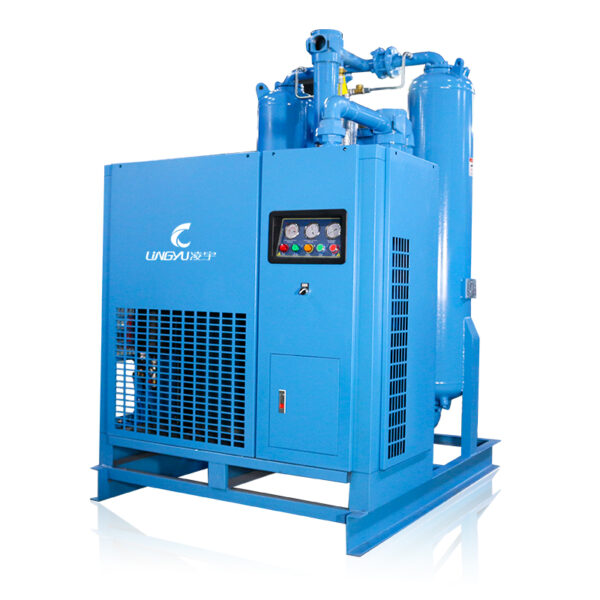

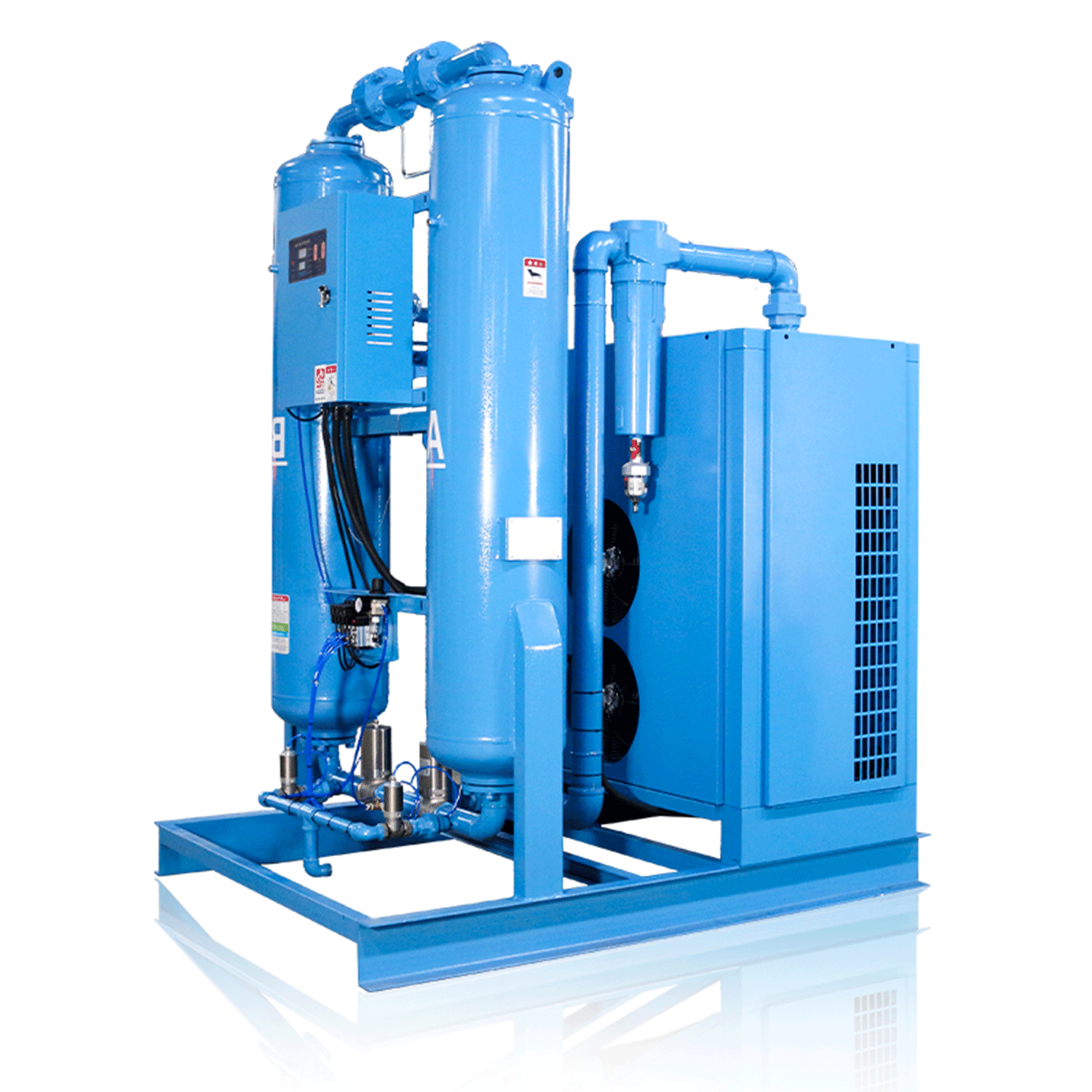

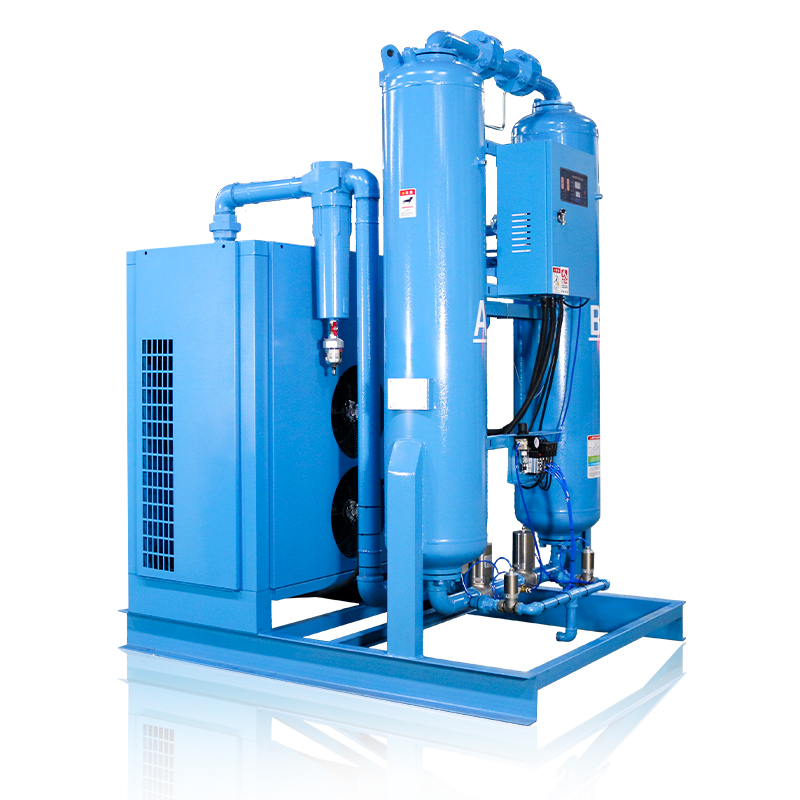

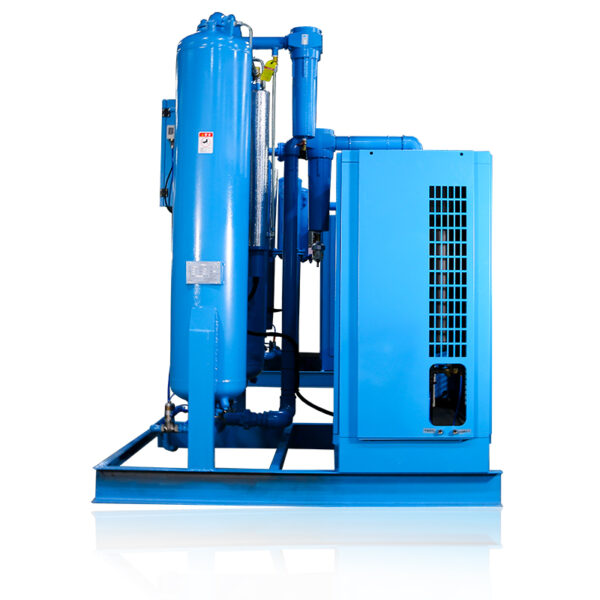

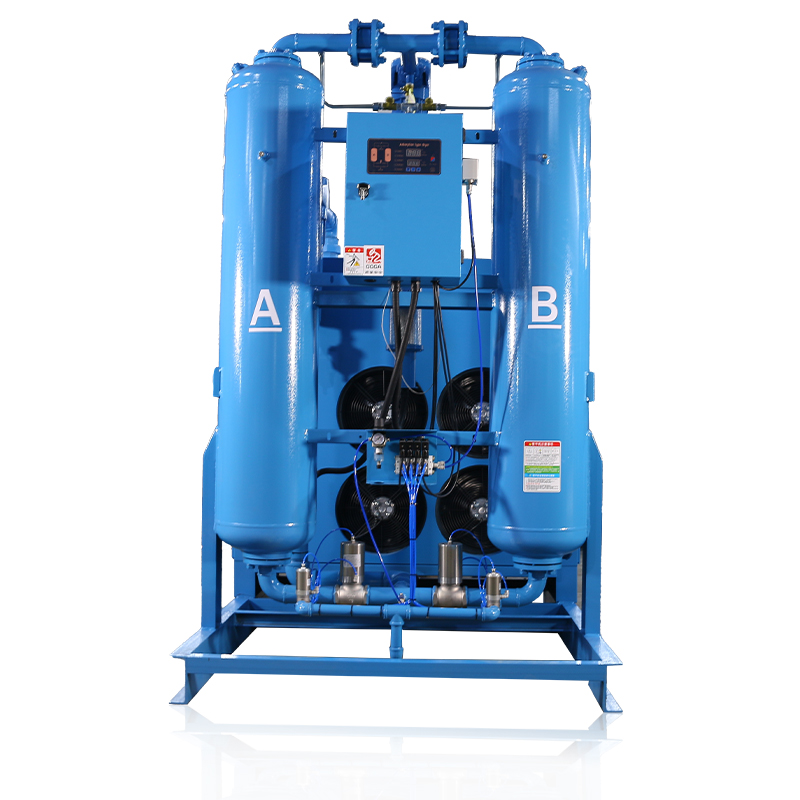

เครื่องทำลมแห้งแบบทำความเย็น ซีรีส์ AH + เครื่องทำลมแห้งแบบดูดซับไร้ความร้อน ซีรีส์ CH
| รุ่น | อัตราการไหลของลม (m³/min) | แหล่งจ่ายไฟ (V/Hz) | กำลังไฟรวม (kW) | ทางเข้าลม / ทางออกลม | น้ำหนักเครื่อง (kg) | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|
| LY-DC10AHN | 1.5 | 380/50 | 0.9 | G1″ | 154 | 1150 × 680 × 1692 |
| LY-DC20AHN | 2.5 | 380/50 | 0.9 | G1″ | 208 | 1260 × 940 × 1700 |
| LY-DC30AHN | 3.8 | 380/50 | 1.2 | G1½″ | 320 | 1270 × 980 × 1691 |
| LY-DC50AHN | 6.5 | 380/50 | 1.6 | G1½″ | 460 | 1340 × 1030 × 1713 |
| LY-DC75AHN | 10.5 | 380/50 | 2.2 | G2″ | 622 | 1630 × 1260 × 1892 |
| LY-DC100AHN | 13.5 | 380/50 | 2.8 | G2″ | 850 | 1665 × 1304 × 2162 |
| LY-DC120AHN | 17.0 | 380/50 | 2.9 | DN65 | 930 | 1665 × 1355 × 2175 |
| LY-DC150AHN | 21.5 | 380/50 | 5.3 | DN80 | 1150 | 1815 × 1265 × 2307 |
| LY-DC180AHN | 25.0 | 380/50 | 5.3 | DN80 | 1330 | 1925 × 1450 × 2384 |
| LY-DC200AHN | 28.5 | 380/50 | 5.6 | DN80 | 1630 | 2045 × 1559 × 2311 |
| LY-DC250AHN | 32.0 | 380/50 | 6.3 | DN80 | 1800 | 2100 × 1600 × 2510 |
| LY-DC300AHN | 37.0 | 380/50 | 7.9 | DN100 | 2000 | 2165 × 1700 × 2448 |
| LY-DC400AHN | 45.0 | 380/50 | 10.6 | DN100 | 2750 | 2200 × 1842 × 2541 |
เครื่องทำลมแห้งแบบทำความเย็น ซีรีส์ AH + เครื่องทำลมแห้งแบบดูดซับชนิดใช้ก๊าซไล่ความชื้นพร้อมให้ความร้อน ซีรีส์ CH (Heated-Purge)
| รุ่น | อัตราการไหลของลม (m³/min) | ทางเข้าลม / ทางออกลม | ขนาดโดยรวม (ย × ก × ส, mm) |
|---|
| LY-DC10AHH | 1.5 | G1″ | 1150 × 680 × 1692 |
| LY-DC20AHH | 2.5 | G1″ | 1260 × 940 × 1700 |
| LY-DC30AHH | 3.8 | G1½″ | 1270 × 980 × 1691 |
| LY-DC50AHH | 6.5 | G1½″ | 1340 × 1030 × 1713 |
| LY-DC75AHH | 10.5 | G2″ | 1630 × 1260 × 1892 |
| LY-DC100AHH | 13.5 | G2″ | 1665 × 1304 × 2162 |
| LY-DC120AHH | 17.0 | DN65 | 1665 × 1355 × 2175 |
| LY-DC150AHH | 21.5 | DN80 | 1815 × 1265 × 2307 |
| LY-DC180AHH | 25.0 | DN80 | 1925 × 1450 × 2384 |
| LY-DC200AHH | 28.5 | DN80 | 2045 × 1559 × 2311 |
| LY-DC250AHH | 32.0 | DN80 | 2100 × 1600 × 2510 |
| LY-DC300AHH | 37.0 | DN100 | 2165 × 1700 × 2448 |
| LY-DC400AHH | 45.0 | DN100 | 2200 × 1842 × 2541 |
หมายเหตุ: สำหรับปริมาตรอากาศที่มากกว่า 45 m³/นาที หรือสเปคพิเศษ วัสดุ และอุณหภูมิ โปรดติดต่อฝ่ายเทคนิคของบริษัทหรือผู้แทนจำหน่าย ข้อมูลข้างต้นใช้สำหรับอ้างอิงและอาจมีการเปลี่ยนแปลงโดยไม่แจ้งล่วงหน้า สำหรับสเปคอื่น ๆ โปรดติดต่อบริษัทโดยตรง
เครื่องกำเนิดโอโซนและระบบทดแทนไนโตรเจนแห้ง
เหมาะสำหรับระบบที่ต้องการลมอัดแห้งในระดับลึก เพื่อลดผลกระทบจากความชื้นต่อประสิทธิภาพของกระบวนการและคุณภาพของก๊าซที่ใช้งาน
เครื่องวิเคราะห์ในห้องปฏิบัติการและเครื่องมือวิเคราะห์ความแม่นยำสูง
เหมาะสำหรับเครื่องโครมาโตกราฟแก๊ส, เครื่องสเปกโตรมิเตอร์ FTIR, ห้องทดสอบสิ่งแวดล้อม และอุปกรณ์วิเคราะห์ที่ไวต่อไอน้ำและสิ่งปนเปื้อน
ระบบอัตโนมัตินิวเมติกและเครื่องจักรหุ่นยนต์
เหมาะสำหรับโรงงานที่ใช้วาล์ว กระบอกลม ระบบแขนกล และอุปกรณ์ควบคุมอัตโนมัติ ซึ่งต้องการลมอัดแห้งเพื่อลดความผิดพลาดของระบบและยืดอายุการใช้งานของอุปกรณ์
อุตสาหกรรมอิเล็กทรอนิกส์และการทดสอบชิป
เหมาะสำหรับกระบวนการผลิตและทดสอบชิ้นส่วนอิเล็กทรอนิกส์ที่ต้องควบคุมความชื้นอย่างเข้มงวด เพื่อลดความเสี่ยงจากการควบแน่นและปัญหาคุณภาพของชิ้นงาน
การแพทย์และทันตกรรม
เหมาะสำหรับเครื่องอัดอากาศทางการแพทย์ เครื่องอัดอากาศสำหรับทันตกรรม และระบบที่ต้องการลมอัดสะอาดและแห้งเพื่อเพิ่มความน่าเชื่อถือในการใช้งาน
งานพ่นสี ระบบล้างรถ และระบบประตู/ล็อกรถบัส
เหมาะสำหรับงานบริการและงานอุตสาหกรรมที่ต้องการป้องกันน้ำสะสมในระบบลมอัด เพื่อให้การทำงานของอุปกรณ์ลมมีเสถียรภาพและลดการสึกหรอ
ระบบ CEMS, HVAC กลางแจ้ง และปั๊มทำงานด้วยอากาศ
เหมาะสำหรับระบบตรวจวัดสิ่งแวดล้อม ระบบควบคุมกลางแจ้ง และระบบขับเคลื่อนด้วยลมที่ต้องการคุณภาพลมอัดแห้งอย่างต่อเนื่องในสภาพแวดล้อมที่ท้าทาย
