อะไรเป็นสาเหตุให้แรงดันต่ำของสารทำความเย็นในเครื่องทำลมแห้งแบบใช้สารทำความเย็นสูงเกินไป

แรงดันด้านต่ำของสารทำความเย็น（Refrigerant Low-Side Pressure）ที่สูงผิดปกติในเครื่องทำลมแห้งแบบใช้สารทำความเย็น（Refrigerated Air Dryer）อาจเกิดจากปัญหาในวงจรทำความเย็น การทำงานผิดปกติของส่วนประกอบ ภาระความร้อนสูงเกินไป การระบายความร้อนของคอนเดนเซอร์ไม่เพียงพอ หรือการปรับตั้งระบบไม่ถูกต้อง

เนื่องจากแรงดันดูด（Suction Pressure）เปลี่ยนแปลงตามอุณหภูมิการระเหย ภาระของระบบทำความเย็น ชนิดสารทำความเย็น และสภาวะการทำงาน จึงไม่ควรวินิจฉัยปัญหาจากค่าแรงดันเพียงอย่างเดียว ควรประเมินอุณหภูมิลมขาเข้า อุณหภูมิแวดล้อม สภาพคอนเดนเซอร์ สมรรถนะของคอมเพรสเซอร์ ปริมาณสารทำความเย็น และการทำงานของวาล์วร่วมกัน

หากยังไม่คุ้นเคยกับกระบวนการทำความเย็นพื้นฐาน สามารถดู หลักการทำงานของเครื่องทำลมแห้งแบบใช้สารทำความเย็น ก่อน

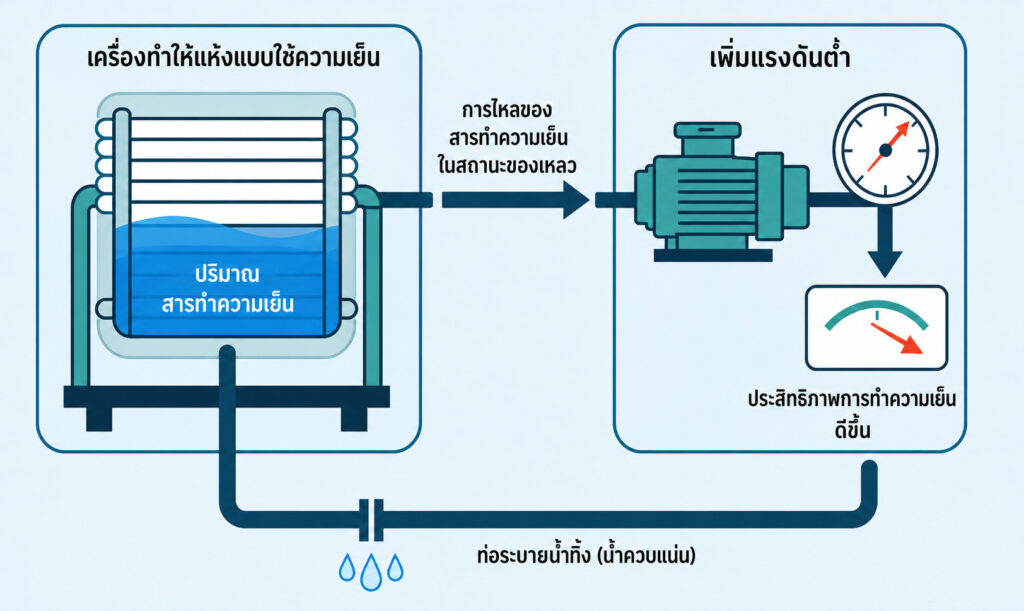

สาเหตุที่เกี่ยวข้องกับระบบทำความเย็น

ปริมาณสารทำความเย็นไม่ถูกต้องหรือมากเกินไป

ปริมาณสารทำความเย็นที่ไม่ถูกต้องอาจรบกวนสมดุลระหว่างอีแวปอเรเตอร์（Evaporator）และคอนเดนเซอร์（Condenser）

เมื่อเติมสารทำความเย็นมากเกินไป สภาวะการทำงานของระบบอาจเปลี่ยนไปจากจุดออกแบบที่กำหนด ขึ้นอยู่กับการออกแบบเครื่องทำลมแห้ง ภาระ และชนิดสารทำความเย็น ปริมาณสารทำความเย็นที่มากเกินไปอาจทำให้แรงดันทำงานผิดปกติ สมรรถนะการทำความเย็นไม่เสถียร ประสิทธิภาพการทำความเย็นลดลง และความสามารถในการกำจัดความชื้นแย่ลง

ดังนั้น ควรตรวจสอบปริมาณสารทำความเย็นตามข้อกำหนดและข้อกำหนดการบริการของเครื่องทำลมแห้งรุ่นจริง แทนการประเมินจากแรงดันดูดเพียงอย่างเดียว

มีอากาศหรือก๊าซที่ไม่ควบแน่นอยู่ในวงจรทำความเย็น

หากระบบทำความเย็นไม่ได้รับการทำสุญญากาศอย่างเหมาะสมระหว่างการติดตั้งหรือการซ่อมบำรุง อากาศหรือก๊าซที่ไม่ควบแน่นอื่น ๆ อาจคงอยู่ภายในวงจร

ก๊าซเหล่านี้จะรบกวนการถ่ายเทความร้อนและการหมุนเวียนของสารทำความเย็นตามปกติ ส่งผลให้ความสัมพันธ์ของแรงดันภายในระบบทำความเย็นผิดปกติและประสิทธิภาพการทำความเย็นลดลง

เมื่อสงสัยว่ามีการปนเปื้อน ควรตรวจสอบวงจรทำความเย็นอย่างถูกต้อง แทนการเติมหรือนำสารทำความเย็นออกซ้ำ ๆ โดยอ้างอิงเฉพาะค่าจากเกจ

ความขัดข้องของส่วนประกอบสำคัญในระบบทำความเย็น

วาล์วขยายตัวแบบเทอร์โมสแตติกทำงานผิดปกติ

วาล์วขยายตัวแบบเทอร์โมสแตติก（Thermostatic Expansion Valve）ทำหน้าที่ควบคุมการไหลของสารทำความเย็นเข้าสู่อีแวปอเรเตอร์

ในวงจรทำความเย็นของ AH Series วาล์วขยายตัวแบบเทอร์โมสแตติกทำงานร่วมกับอีแวปอเรเตอร์สารทำความเย็น วาล์วบายพาสก๊าซร้อน（Hot Gas Bypass Valve）คอมเพรสเซอร์ทำความเย็น เกจแรงดันต่ำ สวิตช์แรงดันต่ำ และส่วนประกอบอื่นของระบบทำความเย็น

จ่ายสารทำความเย็นมากเกินไป

หากวาล์วขยายตัวจ่ายสารทำความเย็นมากเกินไปเนื่องจากการปรับตั้งไม่ถูกต้องหรือส่วนประกอบทำงานผิดปกติ สารทำความเย็นอาจเข้าสู่อีแวปอเรเตอร์มากเกินไป

สิ่งนี้สามารถเพิ่มแรงดันการระเหยและทำให้แรงดันดูดสูงกว่าปกติ

การทำงานของวาล์วถูกจำกัดหรือไม่เสถียร

สิ่งปนเปื้อน การเกิดน้ำแข็ง หรือปัญหาทางกลอาจรบกวนการทำงานของวาล์วขยายตัว

การอุดตันโดยทั่วไปจะลดการไหลของสารทำความเย็น ขณะที่การทำงานของวาล์วที่ไม่เสถียรหรือขาดช่วงอาจทำให้แรงดันผันผวน ดังนั้น ควรประเมินวาล์วขยายตัวร่วมกับอุณหภูมิอีแวปอเรเตอร์ ค่าซูเปอร์ฮีต（Superheat）และสมรรถนะโดยรวมของระบบทำความเย็น แทนการประเมินจากแรงดันดูดเพียงอย่างเดียว

สมรรถนะของคอมเพรสเซอร์ลดลง

คอมเพรสเซอร์ทำหน้าที่ดูดไอสารทำความเย็นแรงดันต่ำจากอีแวปอเรเตอร์และอัดไปยังด้านแรงดันสูงของวงจรทำความเย็น

เมื่อส่วนประกอบภายในคอมเพรสเซอร์สึกหรอหรือเสียหาย ประสิทธิภาพในการสูบจะลดลง ทำให้คอมเพรสเซอร์อาจไม่สามารถรักษาความแตกต่างของแรงดันระหว่างด้านดูดและด้านจ่ายได้ตามต้องการ

รูปแบบอาการทั่วไปในการวินิจฉัย ได้แก่:

• แรงดันดูดสูงกว่าที่คาดไว้
• แรงดันจ่ายต่ำกว่าที่คาดไว้
• ความแตกต่างของแรงดันลดลง
• สมรรถนะการทำความเย็นไม่ดี
• จุดน้ำค้างภายใต้ความดัน（Pressure Dew Point）เพิ่มขึ้น

ในกรณีที่รุนแรง แรงดันด้านสูงและด้านต่ำอาจค่อย ๆ เข้าใกล้กัน

ดังนั้น แรงดันดูดสูงร่วมกับความแตกต่างของแรงดันผ่านคอมเพรสเซอร์ที่ต่ำผิดปกติ จึงบ่งชี้ถึงประสิทธิภาพการสูบของคอมเพรสเซอร์ที่ลดลงได้ชัดเจนกว่าการพิจารณาปริมาณสารทำความเย็นเพียงอย่างเดียว

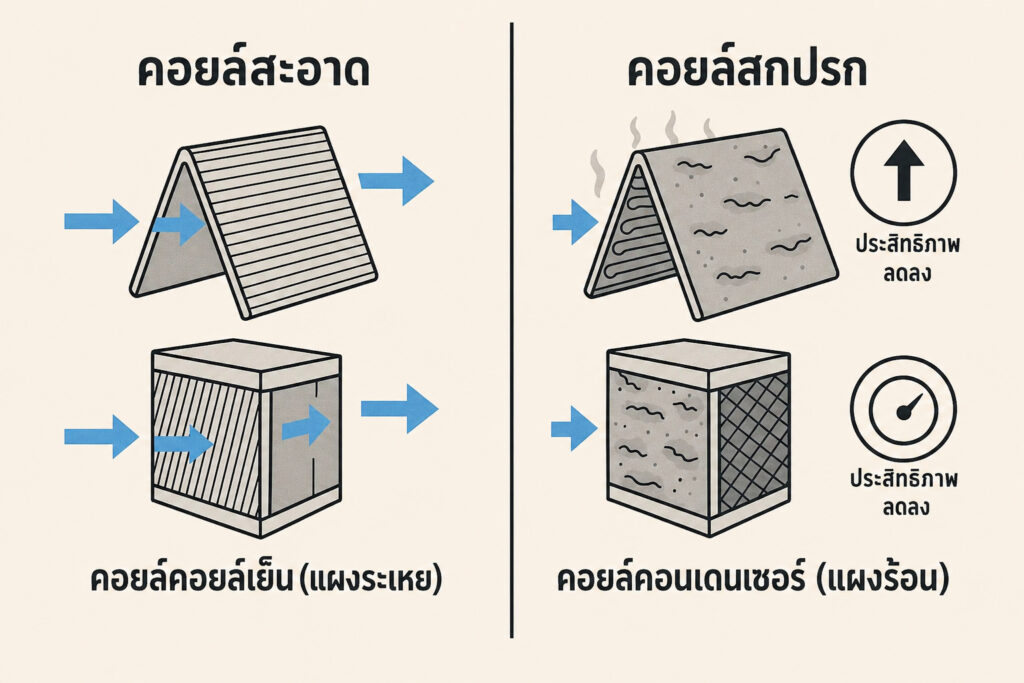

ภาระของอีแวปอเรเตอร์สูงเกินไปหรือการถ่ายเทความร้อนไม่ดี

อีแวปอเรเตอร์ทำหน้าที่ลดอุณหภูมิลมอัดเพื่อให้ความชื้นควบแน่นและสามารถแยกออกได้

ในกระบวนการของเครื่องทำลมแห้งแบบใช้สารทำความเย็น ลมอัดที่มีอุณหภูมิสูงจะถูกลดอุณหภูมิล่วงหน้า จากนั้นเข้าสู่อีแวปอเรเตอร์สารทำความเย็น ซึ่งจะลดอุณหภูมิลงจนได้จุดน้ำค้างภายใต้ความดันประมาณ 2–10°C ระหว่างการทำความเย็น ความชื้น น้ำมัน และสิ่งปนเปื้อนบางส่วนจะควบแน่นและถูกแยกออกจากลมอัด จากนั้นน้ำควบแน่นจะถูกระบายออกผ่านระบบระบายน้ำ

หากภาระของระบบทำความเย็นสูงเกินไป แรงดันการระเหยอาจเพิ่มขึ้น

สาเหตุทั่วไป ได้แก่:

• อัตราการไหลของลมสูงเกินกำลังพิกัด
• อุณหภูมิลมอัดขาเข้าสูงเกินไป
• อุณหภูมิแวดล้อมสูง
• พื้นผิวแลกเปลี่ยนความร้อนมีสิ่งสกปรกสะสม
• น้ำมันหรือสิ่งปนเปื้อนส่งผลต่อการแลกเปลี่ยนความร้อน
• เลือกขนาดเครื่องทำลมแห้งไม่ถูกต้อง

สำหรับเครื่องทำลมแห้งแบบใช้สารทำความเย็นสำหรับอุณหภูมิขาเข้าสูง AH Series ของ Lingyu อุณหภูมิขาเข้าพิกัดอยู่ที่ 50°C และอุณหภูมิขาเข้าสูงสุดอยู่ที่ ≤80°C

การใช้งานที่ใกล้ขีดจำกัดอุณหภูมิเหล่านี้ควรได้รับการประเมินอย่างรอบคอบระหว่างการเลือกเครื่องทำลมแห้ง

หากสมรรถนะการถ่ายเทความร้อนผิดปกติและสงสัยว่าสารทำความเย็นรั่ว สามารถดู วิธีตรวจสอบการรั่วภายในและภายนอกของอีแวปอเรเตอร์ในเครื่องทำลมแห้งแบบใช้สารทำความเย็น

สภาวะการทำงานภายนอกและปัจจัยด้านการปรับตั้ง

การระบายความร้อนของคอนเดนเซอร์ไม่เพียงพอ

การระบายความร้อนของคอนเดนเซอร์ที่ไม่ดีอาจส่งผลต่อวงจรทำความเย็นทั้งหมดและทำให้แรงดันทำงานผิดปกติ

ระบบระบายความร้อนด้วยอากาศ

ปัญหาที่พบบ่อย ได้แก่:

• ฝุ่นหรือเศษสิ่งสกปรกอุดตันครีบคอนเดนเซอร์
• การไหลของอากาศผ่านคอนเดนเซอร์ไม่เพียงพอ
• พัดลมคอนเดนเซอร์ขัดข้อง
• พื้นที่ว่างสำหรับการติดตั้งไม่เพียงพอ
• อุณหภูมิห้องสูงเกินไป

สำหรับ Lingyu AH Series การติดตั้งภายในอาคารต้องมีพื้นที่ว่างรอบตัวเครื่องอย่างน้อย 1.5 เมตร

ระบบระบายความร้อนด้วยน้ำ

สาเหตุทั่วไปของประสิทธิภาพคอนเดนเซอร์ไม่เพียงพอในระบบระบายความร้อนด้วยน้ำ ได้แก่:

• อัตราการไหลของน้ำหล่อเย็นไม่เพียงพอ
• อุณหภูมิน้ำหล่อเย็นสูงเกินไป
• แรงดันน้ำหล่อเย็นไม่ถูกต้อง
• มีตะกรันหรือสิ่งสกปรกสะสมในคอนเดนเซอร์
• วาล์วควบคุมการไหลของน้ำทำงานผิดปกติ

เครื่องทำลมแห้งแบบใช้สารทำความเย็น WH Series ของ Lingyu ทำงานด้วยแรงดันน้ำหล่อเย็น 0.2–0.4 MPa และอุณหภูมิน้ำหล่อเย็น ≤32°C

เมื่อตรวจสอบแรงดันระบบทำความเย็นที่ผิดปกติในเครื่องแบบระบายความร้อนด้วยน้ำ ควรตรวจสอบอุณหภูมิน้ำ แรงดัน อัตราการไหล ความสะอาดของคอนเดนเซอร์ และการควบคุมการไหลของน้ำร่วมกัน

วาล์วบายพาสก๊าซร้อนทำงานไม่ถูกต้อง

วาล์วบายพาสก๊าซร้อนช่วยรักษาเสถียรภาพของสภาวะการระเหย โดยเฉพาะเมื่อเครื่องทำลมแห้งทำงานภายใต้ภาระบางส่วน ทั้งวงจรทำความเย็นของ AH และ WH Series มีวาล์วบายพาสก๊าซร้อน

หากมีก๊าซร้อนเข้าสู่ด้านแรงดันต่ำมากเกินไป แรงดันการระเหยอาจสูงกว่าระดับที่กำหนด นอกจากนี้ยังสามารถเพิ่มอุณหภูมิอีแวปอเรเตอร์และลดความสามารถในการกำจัดความชื้นของเครื่องทำลมแห้ง

ไม่ควรปรับวาล์วบายพาสก๊าซร้อนตามจำนวนรอบหมุนแบบตายตัวหรือค่าแรงดันดูดทั่วไป เนื่องจากการปรับที่ถูกต้องขึ้นอยู่กับ:

• รุ่นของเครื่องทำลมแห้ง
• ชนิดสารทำความเย็น
• ภาระของระบบ
• อุณหภูมิแวดล้อม
• การออกแบบวงจรทำความเย็น
• ข้อกำหนดการบริการของผู้ผลิต

ดังนั้น ควรปรับอย่างค่อยเป็นค่อยไป พร้อมตรวจสอบทั้งแรงดันของระบบทำความเย็นและจุดน้ำค้างภายใต้ความดัน

อุณหภูมิแวดล้อมสูง

แรงดันทำงานของสารทำความเย็นจะเปลี่ยนแปลงตามอุณหภูมิแวดล้อมโดยธรรมชาติ

สำหรับเครื่องทำลมแห้ง AH Series ของ Lingyu อุณหภูมิแวดล้อมพิกัดอยู่ที่ 32°C ขณะที่ช่วงอุณหภูมิแวดล้อมที่กำหนดสำหรับการทำงานอยู่ที่ 2–45°C

ดังนั้น ค่าแรงดันดูดที่ตรวจวัดในช่วงฤดูร้อนที่มีอุณหภูมิสูง ไม่ควรถูกนำไปเปรียบเทียบกับค่าที่วัดในฤดูหนาวโดยอัตโนมัติแล้วสรุปว่าเป็นความผิดปกติ

เมื่อตรวจสอบแรงดันด้านต่ำที่สูง ควรตรวจสอบเพิ่มเติม:

• อุณหภูมิแวดล้อม
• อุณหภูมิลมอัดขาเข้า
• อัตราการไหลของลมจริง
• ความสะอาดของคอนเดนเซอร์
• การไหลของอากาศสำหรับระบายความร้อน
• แรงดันจ่าย
• จุดน้ำค้างภายใต้ความดัน

หากเครื่องทำลมแห้งทำงานใกล้ขีดจำกัดอุณหภูมิหรืออัตราการไหลสูงสุดเป็นประจำ ควรตรวจสอบความเหมาะสมของขนาดอุปกรณ์ด้วย

วิธีแก้ไขปัญหาแรงดันด้านต่ำของสารทำความเย็นสูงเกินไป

ขั้นตอนที่ 1: ยืนยันสภาวะการทำงานจริง

ก่อนเปิดวงจรทำความเย็นหรือปรับวาล์ว ให้บันทึกพารามิเตอร์การทำงานหลัก:

• อุณหภูมิลมอัดขาเข้า
• แรงดันขาเข้า
• อัตราการไหลของลมจริง
• อุณหภูมิแวดล้อม
• จุดน้ำค้างภายใต้ความดัน
• แรงดันดูดของสารทำความเย็น
• แรงดันจ่ายของสารทำความเย็น

เปรียบเทียบค่าที่ตรวจวัดกับข้อกำหนดของเครื่องทำลมแห้งรุ่นจริง

สิ่งนี้มีความสำคัญเป็นพิเศษ เนื่องจากเครื่องทำลมแห้งแบบใช้สารทำความเย็นได้รับการออกแบบตามเงื่อนไขด้านอุณหภูมิขาเข้า อุณหภูมิแวดล้อม แรงดัน อัตราการไหล และจุดน้ำค้างที่กำหนด ไม่ใช่ค่าแรงดันระบบทำความเย็นแบบเดียวสำหรับทุกเครื่อง

ตัวอย่างเช่น AH Series ของ Lingyu มีสภาวะการทำงานดังนี้:

• แรงดันขาเข้าพิกัด: 0.7 MPa
• ช่วงแรงดันใช้งาน: 0.6–1.0 MPa
• อุณหภูมิขาเข้าพิกัด: 50°C
• อุณหภูมิขาเข้าสูงสุด: ≤80°C
• จุดน้ำค้างภายใต้ความดัน: 2–10°C
• อุณหภูมิแวดล้อมพิกัด: 32°C
• ช่วงอุณหภูมิแวดล้อมในการทำงาน: 2–45°C
• แรงดันตก（Pressure Drop）: ≤0.025 MPa

พารามิเตอร์เหล่านี้เป็นเกณฑ์พื้นฐานที่ใช้พิจารณาว่าเครื่องทำลมแห้งทำงานอยู่ภายในสภาวะที่ออกแบบไว้หรือไม่

ขั้นตอนที่ 2: ตรวจสอบสมรรถนะของคอนเดนเซอร์

สำหรับเครื่องทำลมแห้งแบบระบายความร้อนด้วยอากาศ:

• ทำความสะอาดครีบคอนเดนเซอร์
• ตรวจสอบการทำงานของพัดลมคอนเดนเซอร์
• กำจัดสิ่งกีดขวางการไหลของอากาศ
• ตรวจสอบว่ามีพื้นที่ติดตั้งเพียงพอ

สำหรับเครื่องทำลมแห้งแบบระบายความร้อนด้วยน้ำ:

• ตรวจสอบอุณหภูมิน้ำหล่อเย็น
• ตรวจสอบแรงดันและอัตราการไหลของน้ำ
• ตรวจสอบตะกรันหรือสิ่งสกปรกในคอนเดนเซอร์
• ตรวจสอบวาล์วควบคุมการไหลของน้ำ

ขั้นตอนที่ 3: ตรวจสอบระบบควบคุมการขยายตัวและบายพาส

ประเมินวาล์วขยายตัวแบบเทอร์โมสแตติกและระบบบายพาสก๊าซร้อน

หลีกเลี่ยงการปรับครั้งใหญ่โดยอ้างอิงจากแรงดันดูดเพียงอย่างเดียว แต่ควรสังเกตว่าการปรับแต่ละครั้งส่งผลต่อสิ่งต่อไปนี้อย่างไร:

• แรงดันด้านต่ำ
• แรงดันด้านสูง
• อุณหภูมิอีแวปอเรเตอร์
• การทำงานของคอมเพรสเซอร์
• จุดน้ำค้างภายใต้ความดัน

ขั้นตอนที่ 4: ตรวจสอบปริมาณสารทำความเย็นและสภาพวงจร

หากอัตราการไหลของลม ภาระความร้อน และสภาพคอนเดนเซอร์เป็นปกติ ให้ตรวจสอบวงจรทำความเย็น

ตรวจสอบ:

• ปริมาณสารทำความเย็นไม่ถูกต้อง
• ก๊าซที่ไม่ควบแน่น
• การปนเปื้อนของสารทำความเย็น
• การรั่ว
• การซ่อมบำรุงก่อนหน้าที่ไม่ถูกต้อง

ขั้นตอนที่ 5: ประเมินสมรรถนะของคอมเพรสเซอร์

หากแรงดันดูดยังคงสูง ขณะที่แรงดันจ่ายต่ำกว่าที่คาดไว้ คอมเพรสเซอร์อาจมีความสามารถในการสูบลดลง

ตรวจสอบคอมเพรสเซอร์ว่ามีการสึกหรอภายใน วาล์วเสียหาย หรือปัญหาทางกลอื่น ๆ หรือไม่เมื่อจำเป็น

สำหรับขั้นตอนการตรวจสอบและบำรุงรักษาเชิงป้องกันเพิ่มเติม สามารถดู คู่มือการบำรุงรักษาเครื่องทำลมแห้งแบบใช้สารทำความเย็นสำหรับระบบลมอัด

สรุป

แรงดันด้านต่ำของสารทำความเย็นที่สูงเกินไปในเครื่องทำลมแห้งแบบใช้สารทำความเย็นอาจเกิดจากภาระของอีแวปอเรเตอร์สูงเกินไป ปริมาณสารทำความเย็นไม่ถูกต้อง ปัญหาของวาล์วขยายตัว การบายพาสก๊าซร้อนมากเกินไป คอมเพรสเซอร์สึกหรอ การระบายความร้อนของคอนเดนเซอร์ไม่ดี หรือสภาวะการทำงานอยู่นอกช่วงที่กำหนด

การวินิจฉัยที่แม่นยำต้องประเมินระบบทำความเย็นทั้งหมด แทนการพิจารณาแรงดันดูดเพียงอย่างเดียว โดยควรเปรียบเทียบอุณหภูมิขาเข้า อัตราการไหลของลมจริง สภาพแวดล้อม สมรรถนะของคอนเดนเซอร์ แรงดันดูดและแรงดันจ่าย สภาพคอมเพรสเซอร์ การทำงานของวาล์ว และจุดน้ำค้างภายใต้ความดันกับข้อกำหนดของเครื่องทำลมแห้งรุ่นจริง

สำหรับการใช้งานที่ต้องการเครื่องใหม่หรือช่วงกำลังการผลิตที่แตกต่างกัน สามารถดู เครื่องทำลมแห้งแบบใช้สารทำความเย็นสำหรับอุตสาหกรรมของ Lingyu เพื่อเปรียบเทียบรูปแบบที่เหมาะสม
