ระบบผลิตก๊าซไนโตรเจน โซลูชันที่เชื่อถือได้สำหรับการจ่ายก๊าซในอุตสาหกรรม

การจ่ายไนโตรเจนที่มีเสถียรภาพมีความสำคัญในกระบวนการอุตสาหกรรมหลายประเภทที่จำเป็นต้องควบคุมการสัมผัสกับออกซิเจน ปกป้องผลิตภัณฑ์จากการเกิดออกซิเดชัน หรือต้องการแหล่งก๊าซเฉื่อยที่เชื่อถือได้

ระบบผลิตก๊าซไนโตรเจน (nitrogen gas generation system) ช่วยให้ผู้ใช้งานในอุตสาหกรรมสามารถผลิตไนโตรเจน ณ สถานที่ใช้งานจากอากาศอัด (compressed air) แทนการพึ่งพาถังไนโตรเจนหรือการจัดส่งไนโตรเจนเหลวในปริมาณมากทั้งหมด

สำหรับโรงงานที่มีความต้องการใช้ไนโตรเจนเป็นประจำ การผลิต ณ สถานที่ใช้งานสามารถเพิ่มความเป็นอิสระด้านการจัดหาและความยืดหยุ่นในการดำเนินงาน อย่างไรก็ตาม ควรเลือกระบบที่เหมาะสมตามความบริสุทธิ์ของไนโตรเจนที่ต้องการ อัตราการไหล สภาวะอากาศป้อน ชั่วโมงการทำงาน และข้อกำหนดจริงของกระบวนการ

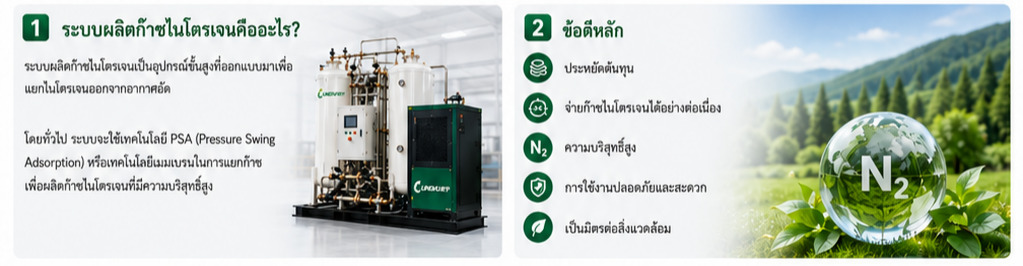

ระบบผลิตก๊าซไนโตรเจนคืออะไร

ระบบผลิตก๊าซไนโตรเจนจะแยกไนโตรเจนออกจากอากาศในบรรยากาศ เพื่อจ่ายไนโตรเจนที่มีการควบคุม ณ จุดใช้งาน

Lingyu ใช้การดูดซับแบบสลับความดัน (Pressure Swing Adsorption: PSA) สำหรับระบบผลิตไนโตรเจนในอุตสาหกรรม

ระบบผลิตไนโตรเจนแบบ PSA ประกอบด้วยถังดูดซับสองถังที่บรรจุตะแกรงโมเลกุลคาร์บอน (Carbon Molecular Sieve: CMS) ถังทั้งสองจะสลับกันระหว่างการดูดซับและการฟื้นฟู ทำให้สามารถผลิตไนโตรเจนได้อย่างต่อเนื่อง

เครื่องผลิตสามารถเชื่อมต่อร่วมกับเครื่องอัดอากาศ เครื่องทำลมแห้ง ตัวกรอง ถังพักไนโตรเจน ระบบควบคุม และอุปกรณ์จ่ายก๊าซปลายทาง เพื่อสร้างระบบจ่ายไนโตรเจน ณ สถานที่ใช้งานที่สมบูรณ์

สำหรับคำอธิบายโดยละเอียดเกี่ยวกับกระบวนการแยก สามารถดู หลักการทำงานของการผลิตไนโตรเจนแบบ PSA

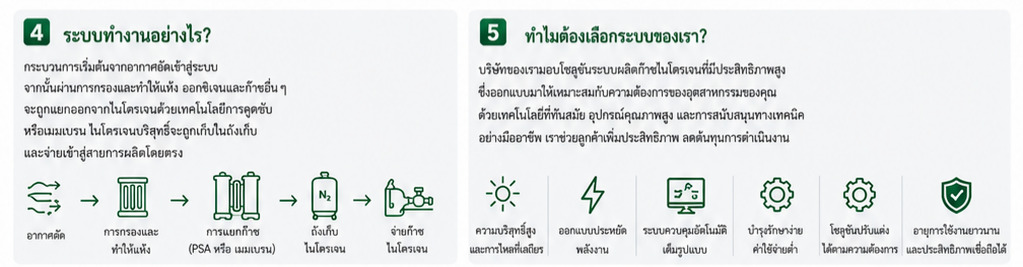

ระบบผลิตก๊าซไนโตรเจนทำงานอย่างไร

กระบวนการผลิตไนโตรเจนเริ่มต้นจากอากาศในบรรยากาศ และประกอบด้วยการอัดอากาศ การปรับสภาพอากาศ การดูดซับ การฟื้นฟู และการสลับถังโดยอัตโนมัติ

1. การจ่ายอากาศอัด

อากาศในบรรยากาศจะถูกอัดให้มีความดันตามที่ระบบ PSA ต้องการก่อน

เครื่องผลิตไนโตรเจนแบบ PSA ของ Lingyu ทำงานภายใต้สภาวะดังนี้:

• ความดันอากาศขาเข้า: 0.5–0.8 MPa
• อุณหภูมิอากาศขาเข้า: ≤40°C

ความดันและอุณหภูมิของอากาศป้อนที่มีเสถียรภาพมีความสำคัญ เนื่องจากการเปลี่ยนแปลงของสภาวะขาเข้าสามารถส่งผลต่อกำลังการผลิตไนโตรเจนและประสิทธิภาพการแยกก๊าซ

2. การปรับสภาพอากาศอัด

ควรทำความสะอาดและทำให้อากาศอัดแห้งก่อนเข้าสู่ถังดูดซับ

การปรับสภาพเบื้องต้นโดยทั่วไปอาจประกอบด้วย:

• การแยกความชื้น
• การทำให้อากาศอัดแห้ง
• การกรองเพื่อกำจัดน้ำมัน
• การกรองอนุภาค
• การระบายน้ำควบแน่น

การปรับสภาพอากาศป้อนอย่างเหมาะสมช่วยปกป้องตะแกรงโมเลกุลคาร์บอน วาล์วนิวเมติก และส่วนประกอบอื่น ๆ ของระบบ

สำหรับคำอธิบายที่กว้างขึ้นเกี่ยวกับขั้นตอนนี้ สามารถดู ส่วนประกอบของระบบทำให้อากาศอัดบริสุทธิ์

3. การดูดซับออกซิเจน

อากาศอัดที่ผ่านการปรับสภาพแล้วจะเข้าสู่ถังดูดซับหนึ่งในสองถัง

ตะแกรงโมเลกุลคาร์บอนจะดูดซับโมเลกุลออกซิเจนเป็นหลัก ขณะที่ไนโตรเจนไหลผ่านชั้นดูดซับและถูกรวบรวมเป็นก๊าซผลิตภัณฑ์

4. การฟื้นฟู

ในขณะที่ถังหนึ่งผลิตไนโตรเจน ถังที่สองจะลดความดันและปล่อยออกซิเจนที่ถูกดูดซับไว้ก่อนหน้านี้ออกมา

ในกระบวนการ PSA จะใช้ก๊าซไนโตรเจนสำหรับการไล่ (nitrogen purge gas) ปริมาณเล็กน้อยเพื่อช่วยในการฟื้นฟู

5. การสลับถังอัตโนมัติ

เมื่อถังดูดซับที่กำลังทำงานถึงความสามารถในการดูดซับที่กำหนด ระบบจะสลับโหมดการทำงานโดยอัตโนมัติ

ถังที่ผ่านการฟื้นฟูแล้วจะเริ่มผลิตไนโตรเจน ขณะที่ถังที่อิ่มตัวจะเข้าสู่กระบวนการฟื้นฟู

กระบวนการสลับนี้ช่วยให้สามารถผลิตไนโตรเจนได้อย่างต่อเนื่องภายใต้การควบคุมด้วย PLC

ระบบสามารถผลิตไนโตรเจนที่มีความบริสุทธิ์เท่าใด

ควรเลือกระดับความบริสุทธิ์ของไนโตรเจนตามข้อกำหนดจริงของกระบวนการเสมอ

กลุ่มเครื่องผลิตไนโตรเจนแบบ PSA ของ Lingyu รองรับความบริสุทธิ์ของไนโตรเจนตั้งแต่ 95% ถึง 99.999% ขึ้นอยู่กับการกำหนดค่าของระบบ

ความบริสุทธิ์ที่สูงกว่าไม่ได้เป็นตัวเลือกที่ประหยัดที่สุดโดยอัตโนมัติ

เมื่อข้อกำหนดด้านความบริสุทธิ์สูงขึ้น โดยทั่วไประบบจำเป็นต้องกำจัดออกซิเจนมากขึ้น ซึ่งส่งผลต่อความต้องการอากาศป้อน อัตราการนำไนโตรเจนกลับมาใช้ ขนาดอุปกรณ์ และความคุ้มค่าด้านการดำเนินงาน

ดังนั้น กระบวนการเลือกที่เหมาะสมควรเริ่มจากความเข้มข้นของออกซิเจนสูงสุดที่ยอมรับได้ แทนการเลือกระดับความบริสุทธิ์ของไนโตรเจนสูงสุดที่มีอยู่เพียงอย่างเดียว

สำหรับการเปรียบเทียบโดยละเอียดเพิ่มเติมเกี่ยวกับความบริสุทธิ์ กำลังการผลิต และการกำหนดขนาด สามารถดู คู่มือการเลือกเครื่องผลิตไนโตรเจนแบบ PSA

การทำไนโตรเจนความบริสุทธิ์สูง

ในกรณีที่กระบวนการต้องการปริมาณออกซิเจนตกค้างต่ำมาก สามารถใช้กระบวนการทำให้บริสุทธิ์เพิ่มเติมหลังจากขั้นตอน PSA หลักได้

ระบบทำให้บริสุทธิ์ด้วยการกำจัดออกซิเจนโดยใช้คาร์บอน (carbon-based deoxygenation purification system) ของ Lingyu ได้รับการออกแบบให้เพิ่มความบริสุทธิ์ของไนโตรเจนจากประมาณ 99.9% เป็น ≥99.999%

ออกซิเจนตกค้างจะถูกกำจัดผ่านปฏิกิริยากำจัดออกซิเจนโดยใช้คาร์บอน ตามด้วยการกำจัด CO₂ เพิ่มเติม การทำให้แห้งในระดับลึก และการกรองความแม่นยำสูง

วิธีนี้เป็นแนวทางที่เหมาะสมทางเทคนิคสำหรับการใช้งานที่ต้องการไนโตรเจนความบริสุทธิ์สูงมาก โดยไม่ต้องสมมติว่าเครื่องผลิตไนโตรเจนทุกระบบควรทำงานที่ระดับความบริสุทธิ์สูงสุดที่มีอยู่

ควรเลือกกระบวนการผลิตและการทำให้ไนโตรเจนบริสุทธิ์ทั้งหมดตามคุณภาพก๊าซขั้นสุดท้าย อัตราการไหล สภาวะการทำงาน และข้อกำหนดของกระบวนการ

ข้อดีหลักของการผลิตไนโตรเจน ณ สถานที่ใช้งาน

การผลิตไนโตรเจนอย่างต่อเนื่อง

ถังดูดซับสองถังจะสลับกันระหว่างการผลิตและการฟื้นฟู ทำให้สามารถจ่ายก๊าซได้อย่างต่อเนื่อง

ระบบควบคุมอัตโนมัติจะประสานรอบการทำงานของถังเพื่อรักษาการจ่ายไนโตรเจนภายใต้สภาวะการทำงานที่ต้องการ

ลดการพึ่งพาก๊าซที่จัดส่งจากภายนอก

การผลิต ณ สถานที่ใช้งานสามารถลดการพึ่งพาการเปลี่ยนถังเป็นประจำหรือการจัดส่งไนโตรเจนจากภายนอก

วิธีนี้มีประโยชน์เป็นพิเศษสำหรับโรงงานที่ใช้ไนโตรเจนอย่างสม่ำเสมอหรือในปริมาณมาก

สามารถเลือกระดับความบริสุทธิ์ของไนโตรเจนได้

ระบบสามารถกำหนดค่าให้เหมาะกับความต้องการจริงของกระบวนการ แทนการจ่ายไนโตรเจนที่มีความบริสุทธิ์เท่ากันสำหรับทุกการใช้งาน

ระบบ PSA ของ Lingyu ครอบคลุมความบริสุทธิ์ของไนโตรเจนตั้งแต่ 95%–99.999%

การตรวจสอบและการป้องกันอัตโนมัติ

เครื่องผลิตไนโตรเจนแบบ PSA ของ Lingyu ประกอบด้วย:

• การเริ่มและหยุดอัตโนมัติ
• วาล์วนิวเมติกที่ควบคุมด้วย PLC
• การตรวจวัดความบริสุทธิ์ของไนโตรเจนแบบออนไลน์
• การตรวจวัดอัตราการไหลแบบออนไลน์
• ระบบเตือนเมื่อไนโตรเจนไม่เป็นไปตามข้อกำหนด
• ระบบป้องกันการหยุดทำงานอัตโนมัติ
• การอัดแน่น CMS
• การตรวจสอบผ่านหน้าจอสัมผัสแบบดิจิทัล

ฟังก์ชันเหล่านี้สนับสนุนการทำงานอัตโนมัติ พร้อมช่วยให้สามารถตรวจสอบสภาวะสำคัญของระบบได้

การเชื่อมต่อกับโครงสร้างพื้นฐานระบบอากาศอัดที่มีอยู่

หากโรงงานมีอากาศอัดที่ผ่านการปรับสภาพอย่างเพียงพออยู่แล้ว เครื่องผลิตไนโตรเจนแบบ PSA สามารถเชื่อมต่อเข้ากับระบบสาธารณูปโภคที่มีอยู่ได้

อย่างไรก็ตาม ควรประเมินระบบติดตั้งทั้งหมดเพื่อให้แน่ใจว่ามีความดัน อัตราการไหล การทำแห้ง การกรอง และการจัดเก็บอากาศป้อนที่เพียงพอ

การประยุกต์ใช้ระบบผลิตก๊าซไนโตรเจน

การผลิตไนโตรเจนสามารถรองรับการใช้งานในอุตสาหกรรมได้หลากหลายประเภท

อาหารและเครื่องดื่ม

ไนโตรเจนสามารถใช้ในกรณีที่การลดการสัมผัสกับออกซิเจนช่วยปกป้องผลิตภัณฑ์หรือรักษาบรรยากาศที่มีการควบคุม

ควรเลือกความบริสุทธิ์และอัตราการไหลตามข้อกำหนดเฉพาะของการบรรจุหรือการผลิต

การผลิตอุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์

ไนโตรเจนสามารถใช้ในสภาพแวดล้อมการผลิตที่การควบคุมการเกิดออกซิเดชันหรือบรรยากาศควบคุมมีความสำคัญ

คุณภาพก๊าซที่ต้องการขึ้นอยู่กับกระบวนการเฉพาะและระดับออกซิเจนตกค้างที่ยอมรับได้

การผลิตยา

ไนโตรเจนสามารถใช้สำหรับการคลุมด้วยก๊าซ (blanketing) การไล่ก๊าซ (purging) สภาพแวดล้อมการผลิตที่มีการควบคุม และข้อกำหนดอื่น ๆ ในการผลิต

กระบวนการที่ต้องการปริมาณออกซิเจนตกค้างต่ำมากอาจต้องใช้ไนโตรเจน PSA ความบริสุทธิ์สูงหรือขั้นตอนการทำให้บริสุทธิ์เพิ่มเติม

กระบวนการทางเคมีและปิโตรเคมี

ไนโตรเจนถูกใช้อย่างแพร่หลายในกรณีที่ต้องการบรรยากาศเฉื่อย (inert atmosphere) สำหรับการจัดเก็บ การควบคุมปฏิกิริยา การไล่ก๊าซ หรือการปกป้องกระบวนการ

ควรเลือกระบบตามความดัน ความบริสุทธิ์ อัตราการไหล และข้อกำหนดด้านความปลอดภัยจริงของกระบวนการ

น้ำมัน ก๊าซ งานนอกชายฝั่ง และงานทางทะเล

ไนโตรเจนสามารถใช้ในการสร้างบรรยากาศเฉื่อย การคลุมด้วยก๊าซ การไล่ก๊าซ และการปฏิบัติงานที่เกี่ยวข้อง

การกำหนดค่าระบบควรคำนึงถึงสภาพแวดล้อมการทำงานเฉพาะ ระบบสาธารณูปโภคที่มีอยู่ ข้อกำหนดที่เกี่ยวข้อง และรูปแบบการใช้ไนโตรเจน

การตัดด้วยเลเซอร์และการแปรรูปโลหะ

ไนโตรเจนสามารถใช้เป็นก๊าซช่วย (assist gas) ในกระบวนการตัดบางประเภทที่จำเป็นต้องควบคุมการเกิดออกซิเดชัน

สำหรับการใช้งานนี้ สามารถดู การจ่ายไนโตรเจนสำหรับการตัดด้วยเลเซอร์

ยานยนต์และการผลิตทั่วไป

ไนโตรเจนสามารถใช้ในกระบวนการอบชุบด้วยความร้อน การผลิต การทดสอบ และกระบวนการภายใต้บรรยากาศควบคุมบางประเภท

ควรเลือกความบริสุทธิ์และกำลังการผลิตให้ตรงกับข้อกำหนดการผลิตเฉพาะ แทนการใช้ข้อกำหนดเดียวกันกับทุกกระบวนการผลิต

อะไรทำให้ระบบผลิตไนโตรเจนมีประสิทธิภาพ

ประสิทธิภาพไม่ได้ขึ้นอยู่กับการใช้พลังงานของเครื่องผลิตเพียงอย่างเดียว

ปัจจัยสำคัญ ได้แก่:

• ความบริสุทธิ์ของไนโตรเจนที่ต้องการ
• อัตราการนำไนโตรเจนกลับมาใช้
• ปริมาณอากาศป้อน
• การใช้พลังงานของเครื่องอัดอากาศ
• แรงดันตกคร่อม (pressure drop)
• พลังงานของเครื่องทำลมแห้งและระบบกรอง
• กลยุทธ์การควบคุมระบบ
• การจัดเก็บไนโตรเจน
• ภาระการทำงานจริง

ตัวอย่างเช่น การกำหนดความบริสุทธิ์ของไนโตรเจนสูงกว่าที่กระบวนการต้องการอย่างมากสามารถเพิ่มความต้องการอากาศป้อนและส่งผลต่ออัตราการนำไนโตรเจนกลับมาใช้

ในทำนองเดียวกัน แรงดันตกคร่อมที่มากเกินไปในอุปกรณ์ปรับสภาพต้นทางสามารถเพิ่มความดันที่เครื่องอัดอากาศต้องผลิตเพื่อรักษาสภาวะขาเข้าของ PSA ตามที่กำหนด

ดังนั้น ควรประเมินประสิทธิภาพในระดับระบบโดยครอบคลุมเครื่องอัดอากาศ อุปกรณ์ปรับสภาพอากาศ เครื่องผลิตไนโตรเจน ถังพัก ระบบควบคุม และรูปแบบความต้องการใช้งานจริง

วิธีเลือกระบบผลิตก๊าซไนโตรเจนที่เหมาะสม

ระบบที่เหมาะสมขึ้นอยู่กับการใช้งาน ไม่ได้มีข้อกำหนดเดียวที่เหมาะกับทุกกรณี

ความบริสุทธิ์ของไนโตรเจน

กำหนดความเข้มข้นของออกซิเจนที่ยอมรับได้ก่อน

หลีกเลี่ยงการกำหนดความบริสุทธิ์ที่สูงกว่าที่กระบวนการต้องการ

อัตราการไหลของไนโตรเจน

ควรคำนวณปริมาณการใช้ตามปกติและปริมาณการใช้สูงสุด รวมถึง:

• ความต้องการระหว่างการทำงานปกติ
• ความต้องการสูงสุด
• ผู้ใช้งานพร้อมกัน
• ความต้องการสำหรับการไล่ก๊าซ
• การเพิ่มกำลังการผลิตในอนาคต

ควรกำหนดขนาดเครื่องผลิตตามสภาวะการทำงานจริง แทนการพิจารณาเฉพาะความต้องการตามค่าพิกัด

กำลังการจ่ายอากาศป้อน

ระบบอากาศอัดต้องสามารถจ่ายอากาศที่ผ่านการปรับสภาพอย่างเพียงพอโดยไม่ส่งผลกระทบต่อการดำเนินงานอื่น ๆ ของโรงงาน

ดังนั้น ควรตรวจสอบความพร้อมของอากาศป้อนเทียบกับทั้งความต้องการของเครื่องผลิตและผู้ใช้อากาศอัดรายอื่น

ความดันและอุณหภูมิในการทำงาน

สภาวะการทำงานของ PSA ของ Lingyu ประกอบด้วย:

• ความดันขาเข้า: 0.5–0.8 MPa
• อุณหภูมิอากาศขาเข้า: ≤40°C

ควรประเมินสภาพจริงของสถานที่เมื่อเลือกกำลังการผลิตของระบบ

การจัดเก็บไนโตรเจน

ขนาดของถังพักควรสอดคล้องกับความผันผวนของความต้องการ กลยุทธ์การควบคุมเครื่องผลิต ปริมาณการใช้สูงสุด และรูปแบบการทำงาน

ไม่ควรใช้ขนาดถังพักแบบเดียวกันกับระบบไนโตรเจนทุกระบบ

ระบบควบคุมและตรวจสอบ

ควรสามารถแสดงและตรวจสอบความบริสุทธิ์ อัตราการไหล ความดัน สัญญาณเตือน และสถานะของระบบระหว่างการทำงาน

ควรเลือกฟังก์ชันการสื่อสารและการตรวจสอบระยะไกลตามระบบอัตโนมัติของโรงงาน

ต้นทุนรวมในการเป็นเจ้าของ

ควรพิจารณามากกว่าราคาซื้ออุปกรณ์

ปัจจัยที่เกี่ยวข้อง ได้แก่:

• พลังงานของเครื่องอัดอากาศ
• การปรับสภาพอากาศป้อน
• สภาพของ CMS
• ตัวกรอง
• การบำรุงรักษา
• การจัดเก็บ
• อะไหล่
• ชั่วโมงการทำงาน

ระบบที่มีขนาดเหมาะสมและผลิตเฉพาะระดับความบริสุทธิ์ที่ต้องการจริงสามารถให้ความคุ้มค่าทางเศรษฐกิจในระยะยาวได้ดีกว่าระบบขนาดใหญ่เกินไปที่ออกแบบตามระดับความบริสุทธิ์สูงเกินความจำเป็น

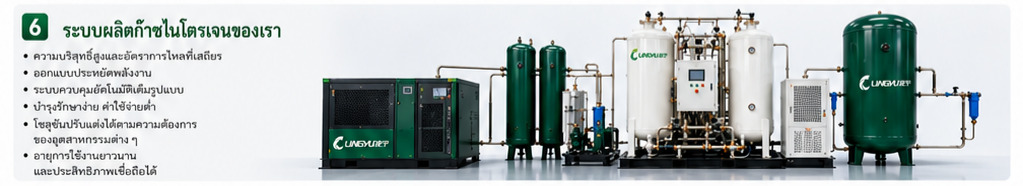

เหตุใดจึงควรพิจารณาระบบผลิตไนโตรเจนแบบพีเอสเอของ Lingyu

ระบบผลิตไนโตรเจนแบบ PSA ของ Lingyu ใช้:

• ถังดูดซับสองถัง
• ตะแกรงโมเลกุลคาร์บอน
• การควบคุมอัตโนมัติด้วย PLC
• การตรวจวัดความบริสุทธิ์ของไนโตรเจนแบบออนไลน์
• การตรวจวัดอัตราการไหล
• ระบบป้องกันเมื่อไนโตรเจนไม่เป็นไปตามข้อกำหนด
• การอัดแน่น CMS อัตโนมัติ
• หน้าจอแสดงผลการทำงานแบบสัมผัส

ระบบรองรับความบริสุทธิ์ของไนโตรเจนตั้งแต่ 95% ถึง 99.999% โดยมีช่วงความดันอากาศขาเข้า 0.5–0.8 MPa และอุณหภูมิอากาศขาเข้า ≤40°C

คุณสมบัติเหล่านี้ช่วยให้สามารถกำหนดค่าเครื่องผลิตไนโตรเจนตามความบริสุทธิ์ของก๊าซ กำลังการผลิต สภาวะอากาศป้อน และความต้องการของกระบวนการ

สำหรับการเปรียบเทียบอุปกรณ์ที่เกี่ยวข้อง สามารถดู กลุ่มผลิตภัณฑ์เครื่องผลิตไนโตรเจนของ Lingyu

สรุป

ระบบผลิตก๊าซไนโตรเจนเป็นแหล่งไนโตรเจน ณ สถานที่ใช้งานสำหรับกระบวนการอุตสาหกรรมที่ต้องการการจ่ายก๊าซที่เชื่อถือได้และมีการควบคุม

เทคโนโลยีการผลิตไนโตรเจนของ Lingyu ใช้การดูดซับแบบสลับความดันร่วมกับตะแกรงโมเลกุลคาร์บอนและถังดูดซับสองถัง

ระบบจะสลับระหว่างการดูดซับและการฟื้นฟูโดยอัตโนมัติ ทำให้สามารถผลิตไนโตรเจนได้อย่างต่อเนื่อง พร้อมตรวจสอบความบริสุทธิ์ อัตราการไหล ความดัน และสถานะการทำงาน

ระบบ PSA ของ Lingyu รองรับความบริสุทธิ์ของไนโตรเจนตั้งแต่ 95% ถึง 99.999% โดยมีความดันอากาศขาเข้า 0.5–0.8 MPa และอุณหภูมิอากาศขาเข้า ≤40°C

ในกรณีที่ต้องการไนโตรเจนความบริสุทธิ์สูงมาก กระบวนการทำให้บริสุทธิ์เพิ่มเติมสามารถเพิ่มความบริสุทธิ์จากประมาณ 99.9% เป็น ≥99.999% แทนการพึ่งพาเฉพาะขั้นตอนการแยก PSA หลัก

ท้ายที่สุด ควรเลือกระบบที่เหมาะสมตามความบริสุทธิ์ของไนโตรเจนที่ต้องการ อัตราการไหล กำลังการจ่ายอากาศป้อน สภาวะการทำงาน ข้อกำหนดด้านการจัดเก็บ ความต้องการด้านการควบคุม และต้นทุนการดำเนินงานในระยะยาว

สำหรับความบริสุทธิ์ กำลังการผลิต และการกำหนดค่าระบบเฉพาะโครงการ สามารถ ติดต่อ Lingyu เพื่อขอรับการสนับสนุนทางเทคนิค
