การผลิตไนโตรเจนด้วยเทคโนโลยีการดูดซับแบบสลับความดัน: การผลิตไนโตรเจนภายในสถานที่อย่างมีประสิทธิภาพและเชื่อถือได้

การดูดซับแบบสลับความดัน (Pressure Swing Adsorption: PSA) เป็นวิธีที่ใช้กันอย่างแพร่หลายในการผลิตไนโตรเจนโดยตรงจากลมอัด

สำหรับโรงงานอุตสาหกรรมที่มีความต้องการใช้ไนโตรเจนเป็นประจำ การผลิตไนโตรเจนด้วยเทคโนโลยี PSA เป็นทางเลือกในการผลิตก๊าซภายในสถานที่แทนการพึ่งพาถังก๊าซอัดหรือการจัดส่งไนโตรเจนเหลวแบบปริมาณมากทั้งหมด เทคโนโลยีนี้สามารถกำหนดค่าให้เหมาะกับข้อกำหนดที่แตกต่างกันด้านความบริสุทธิ์ของไนโตรเจน อัตราการไหล จุดน้ำค้าง และสภาวะการทำงาน

กลุ่มเครื่องผลิตไนโตรเจนแบบ PSA ของ Lingyu รองรับความบริสุทธิ์ของไนโตรเจนประมาณ 95%–99.999% ภายใต้สภาวะการออกแบบที่ระบุ

สำหรับรูปแบบอุปกรณ์ที่มีให้เลือก สามารถดู กลุ่มเครื่องผลิตไนโตรเจนของ Lingyu

การผลิตไนโตรเจนด้วยการดูดซับแบบสลับความดันคืออะไร

การผลิตไนโตรเจนด้วยการดูดซับแบบสลับความดันใช้ความแตกต่างของพฤติกรรมการดูดซับของโมเลกุลก๊าซภายใต้สภาวะความดันที่เปลี่ยนแปลง เพื่อแยกไนโตรเจนออกจากลมอัด

ในระบบ PSA ของ Lingyu ถังดูดซับแต่ละถังบรรจุตะแกรงโมเลกุลคาร์บอน (Carbon Molecular Sieve: CMS)

เมื่อลมอัดเข้าสู่ถังดูดซับ โมเลกุลออกซิเจนจะถูก CMS ดูดซับเป็นหลัก ขณะที่ไนโตรเจนไหลผ่านชั้นดูดซับและถูกรวบรวมเป็นก๊าซผลิตภัณฑ์

กระบวนการนี้เรียกว่า “การดูดซับแบบสลับความดัน” เนื่องจากสารดูดซับจะสลับระหว่างการดูดซับภายใต้ความดันที่สูงกว่าและการฟื้นฟูภายใต้ความดันที่ต่ำกว่า

ด้วยกระบวนการนี้ CMS จึงสามารถนำกลับมาใช้ซ้ำได้อย่างต่อเนื่อง แทนที่จะต้องเปลี่ยนใหม่ตลอดเวลา

เครื่องผลิตไนโตรเจนแบบ PSA ทำงานอย่างไร

เครื่องผลิตไนโตรเจนแบบ PSA (PSA Nitrogen Generator) ทำงานด้วยวงจรการดูดซับและการฟื้นฟูที่เกิดขึ้นซ้ำอย่างต่อเนื่อง

1. การเตรียมลมอัด

อากาศในบรรยากาศจะถูกอัดและผ่านการปรับปรุงคุณภาพก่อนเข้าสู่เครื่องผลิตไนโตรเจน

ระบบทั่วไปอาจประกอบด้วยเครื่องอัดอากาศ ถังพักลม (Air Receiver) เครื่องทำลมแห้ง ระบบกรอง และอุปกรณ์บัฟเฟอร์

คุณภาพลมมีความสำคัญ เนื่องจากความชื้น น้ำมัน และอนุภาคสามารถส่งผลต่อ CMS วาล์วนิวเมติก เครื่องมือวัด และสมรรถนะของระบบในระยะยาว

ในกรณีที่เหมาะสม ตัวกรองลมอัดความแม่นยำสูง สามารถเป็นส่วนหนึ่งของระบบปรับปรุงคุณภาพลมต้นทางได้

2. การดูดซับออกซิเจน

ลมอัดที่ผ่านการปรับปรุงคุณภาพจะเข้าสู่ถังดูดซับหนึ่งถัง

ตะแกรงโมเลกุลคาร์บอนจะดูดซับโมเลกุลออกซิเจนเป็นหลัก ขณะที่ไนโตรเจนไหลผ่านชั้นดูดซับและถูกรวบรวมเป็นก๊าซผลิตภัณฑ์

3. การลดความดันและการฟื้นฟู

ขณะที่ถังหนึ่งกำลังผลิตไนโตรเจน ถังที่สองจะถูกลดความดัน

ออกซิเจนที่ CMS ดูดซับไว้ก่อนหน้านี้จะถูกปล่อยและระบายออก ทำให้สารดูดซับสามารถฟื้นฟูเพื่อเตรียมพร้อมสำหรับรอบการทำงานถัดไป

4. การสลับถังโดยอัตโนมัติ

เมื่อถังที่กำลังทำงานถึงสภาวะการดูดซับที่กำหนดไว้ล่วงหน้า ระบบจะเปลี่ยนบทบาทการทำงานโดยอัตโนมัติ

ถังที่ผ่านการฟื้นฟูแล้วจะเริ่มกระบวนการดูดซับ ขณะที่อีกถังเข้าสู่กระบวนการฟื้นฟู

ระบบ PSA ของ Lingyu ใช้ระบบควบคุม PLC อัตโนมัติเพื่อสลับการทำงานของถังทั้งสองอย่างต่อเนื่อง และรักษาการผลิตไนโตรเจนตามระดับความบริสุทธิ์ที่กำหนด

สำหรับคำอธิบายเพิ่มเติมเกี่ยวกับกลไกการดูดซับ สามารถดู หลักการทำงานของการผลิตไนโตรเจนแบบ PSA และการใช้ CMS

ระบบผลิตไนโตรเจนแบบ PSA ประกอบด้วยอุปกรณ์อะไรบ้าง

ระบบ PSA ที่สมบูรณ์ประกอบด้วยมากกว่าถังดูดซับเพียงอย่างเดียว

รูปแบบระบบในแค็ตตาล็อกของ Lingyu แสดงอุปกรณ์ต่าง ๆ ได้แก่:

• เครื่องอัดอากาศ
• ถังพักลม
• เครื่องทำลมแห้งแบบทำความเย็น (Refrigerated Air Dryer)
• ถังบัฟเฟอร์
• เครื่องผลิตไนโตรเจน
• ถังบัฟเฟอร์ไนโตรเจน (Nitrogen Buffer Tank)
• อุปกรณ์ลดความดัน
• เครื่องวิเคราะห์ไนโตรเจน/ออกซิเจน
• ทางออกสำหรับไนโตรเจนที่ไม่เป็นไปตามข้อกำหนด (Off-Specification Nitrogen Outlet)
• ระบบควบคุมการจ่ายไนโตรเจนขั้นสุดท้าย

สิ่งนี้มีความสำคัญ เนื่องจากสมรรถนะของระบบไนโตรเจนขึ้นอยู่กับห่วงโซ่การปรับปรุงคุณภาพลมอัดและก๊าซทั้งหมด

แม้เครื่องผลิตจะได้รับการกำหนดขนาดอย่างเหมาะสม แต่หากเชื่อมต่อกับลมอัดที่ได้รับการปรับปรุงคุณภาพไม่เพียงพอ ก็ยังอาจเกิดปัญหาด้านความน่าเชื่อถือหรือคุณภาพก๊าซได้

ความบริสุทธิ์ของไนโตรเจน: 95%–99.999%

ข้อได้เปรียบหลักประการหนึ่งของเทคโนโลยี PSA คือความสามารถในการผลิตไนโตรเจนที่ระดับความบริสุทธิ์แตกต่างกัน

แค็ตตาล็อกของ Lingyu ระบุช่วงความบริสุทธิ์ของไนโตรเจนสำหรับระบบ PSA ที่ประมาณ 95%–99.999%

ตารางผลิตภัณฑ์ยังมีรูปแบบสำหรับไนโตรเจนความบริสุทธิ์ 99%, 99.5%, 99.9% และ 99.99%

อย่างไรก็ตาม ไม่ควรถือว่าความบริสุทธิ์ที่สูงกว่าดีกว่าโดยอัตโนมัติ

ความบริสุทธิ์ที่เหมาะสมขึ้นอยู่กับความเข้มข้นของออกซิเจนสูงสุดที่กระบวนการสามารถยอมรับได้

ตัวอย่างเช่น การคลุมด้วยก๊าซ (Blanketing) อาจมีข้อกำหนดแตกต่างจากกระบวนการที่เกี่ยวข้องกับอุปกรณ์อิเล็กทรอนิกส์ วัสดุทางเภสัชกรรม หรือการผลิตที่มีความแม่นยำสูง

การกำหนดความบริสุทธิ์สูงเกินความจำเป็นสามารถส่งผลต่อกำลังการผลิตไนโตรเจน ความต้องการลมอัด และต้นทุนการดำเนินงาน

หากกระบวนการต้องการไนโตรเจน ≥99.999% ควรทำอย่างไร

การใช้งานบางประเภทต้องการปริมาณออกซิเจนตกค้างที่ต่ำมาก

สำหรับกรณีเหล่านี้ แค็ตตาล็อกของ Lingyu มีระบบทำให้บริสุทธิ์ด้วยการกำจัดออกซิเจนแบบใช้คาร์บอน (Carbon-Based Deoxygenation Purification System) ซึ่งออกแบบมาเพื่อทำให้ไนโตรเจนจาก PSA ที่มีความบริสุทธิ์ประมาณ 99.9% บริสุทธิ์เพิ่มขึ้นเป็น ≥99.999%

แค็ตตาล็อกระบุว่าสามารถลดออกซิเจนตกค้างให้อยู่ในระดับ ppm ที่ต่ำมาก จากนั้นจึงกำจัด CO₂ และความชื้นเพิ่มเติม พร้อมการกรองความแม่นยำสูง

ควรเลือกระบบทำให้บริสุทธิ์ปลายทางประเภทนี้เมื่อกระบวนการต้องการคุณภาพก๊าซดังกล่าวจริง ไม่ควรเพิ่มเข้าไปในระบบ PSA ทุกระบบโดยอัตโนมัติ

สำหรับผู้ใช้งานที่ให้ความสำคัญเป็นพิเศษกับคุณภาพก๊าซระดับสูง สามารถศึกษาคู่มือเกี่ยวกับเครื่องผลิตไนโตรเจนความบริสุทธิ์สูงเพิ่มเติมได้

อัตราการไหลและกำลังการผลิต

ความบริสุทธิ์ของไนโตรเจนเป็นเพียงส่วนหนึ่งของการเลือกระบบ PSA

เครื่องผลิตต้องสามารถจ่ายไนโตรเจนได้เพียงพอสำหรับทั้งความต้องการเฉลี่ยและความต้องการสูงสุดของกระบวนการ

การคำนวณกำลังการผลิตควรพิจารณาปัจจัยต่าง ๆ เช่น:

• ปริมาณการใช้ไนโตรเจนเฉลี่ย
• อัตราการไหลสูงสุด
• จำนวนผู้ใช้งานพร้อมกัน
• กะการผลิต
• ความต้องการแบบแบตช์
• กำลังสำรองที่ต้องการ
• การขยายกำลังการผลิตในอนาคต

ข้อมูลผลิตภัณฑ์ในแค็ตตาล็อกของ Lingyu แสดงให้เห็นว่ากำลังการผลิตไนโตรเจนและปริมาณการใช้ลมอัดที่มีประสิทธิผลแตกต่างกันตามรุ่นและรูปแบบความบริสุทธิ์ ตัวอย่างเช่น ตารางข้อมูลระบุกำลังการผลิตไนโตรเจนและปริมาณการใช้ลมร่วมกัน แทนที่จะพิจารณาขนาดเครื่องผลิตเป็นตัวเลขแยกเดี่ยว

ด้วยเหตุนี้ การเปรียบเทียบเครื่องผลิตไนโตรเจนแบบ PSA สองเครื่องควรทำที่ ระดับความบริสุทธิ์ของไนโตรเจนและสภาวะการทำงานเดียวกัน

ปริมาณการใช้ลมอัดและประสิทธิภาพด้านพลังงาน

ลมอัดเป็นปัจจัยนำเข้าหลักในการทำงานของระบบผลิตไนโตรเจนแบบ PSA

ดังนั้น ต้นทุนพลังงานรวมจึงไม่ได้ขึ้นอยู่กับตัวเครื่องผลิตไนโตรเจนเพียงอย่างเดียว แต่ยังขึ้นอยู่กับเครื่องอัดอากาศและอุปกรณ์ปรับปรุงคุณภาพลมด้วย

การออกแบบ PSA ของ Lingyu ใช้กระบวนการปรับสมดุลความดันแบบไม่เท่ากันที่ได้รับการปรับให้เหมาะสม (Optimized Unequal-Pressure Equalization Process)

ตามข้อมูลในแค็ตตาล็อก กระบวนการนี้ช่วยเพิ่มประสิทธิภาพการกู้คืนไนโตรเจนและลดการใช้พลังงานโดยรวมทางอ้อมประมาณ 5%

เมื่อต้องการประเมินประสิทธิภาพ ผู้ซื้อจึงควรเปรียบเทียบ:

• ความบริสุทธิ์ของไนโตรเจน
• อัตราการผลิตไนโตรเจน
• ปริมาณการใช้ลมอัดที่มีประสิทธิผล
• กำลังของเครื่องอัดอากาศ
• การสูญเสียจากเครื่องทำลมแห้งและระบบกรอง
• ชั่วโมงการทำงาน

ตัวชี้วัดที่มีประโยชน์จึงไม่ใช่เพียง “กำลังไฟฟ้าของเครื่องผลิต” แต่เป็น พลังงานรวมที่ต้องใช้ในการผลิตไนโตรเจนตามปริมาณและความบริสุทธิ์ที่กำหนด

ลมขาเข้า จุดน้ำค้าง และสภาวะการทำงาน

แค็ตตาล็อกระบบ PSA ของ Lingyu ระบุพารามิเตอร์การทำงานดังต่อไปนี้:

• อุณหภูมิลมขาเข้า: ≤40°C
• ความดันลมขาเข้า: 0.5–0.8 MPa
• ความบริสุทธิ์ของไนโตรเจน: 95%–99.999%
• จุดน้ำค้างของไนโตรเจน (Nitrogen Dew Point): ≤−40°C
• อุณหภูมิแวดล้อม: ≤40°C
• รอบการสลับการทำงาน: 45–60 วินาที

ค่าเหล่านี้เป็นสภาวะการทำงานของระบบ PSA ที่ผู้ผลิตระบุไว้ และ ไม่ควรตีความว่าเป็นข้อมูลจำเพาะสากลสำหรับเครื่องผลิตไนโตรเจนแบบ PSA ทุกเครื่องในตลาด

นอกจากนี้ ต้องแยกความดันไนโตรเจนที่อุปกรณ์การผลิตปลายทางต้องการออกจากความดันลมอัดขาเข้าของเครื่องผลิต

ระบบควบคุมอัตโนมัติและการตรวจติดตามคุณภาพก๊าซ

การทำงานของระบบ PSA สมัยใหม่พึ่งพาลำดับการควบคุมอัตโนมัติอย่างมาก

ระบบของ Lingyu รองรับการเริ่มและหยุดการทำงานโดยอัตโนมัติ รวมถึงการสลับรอบการทำงาน โดยใช้ PLC ควบคุมวาล์วนิวเมติก

ความบริสุทธิ์และอัตราการไหลของไนโตรเจนได้รับการตรวจติดตามแบบออนไลน์อย่างต่อเนื่อง

หน้าจอสัมผัสแบบดิจิทัลแสดงข้อมูลสำคัญ ได้แก่:

• ความดัน
• ความบริสุทธิ์ของไนโตรเจน
• อัตราการไหล
• สถานะการทำงานของระบบ

หากความบริสุทธิ์ของไนโตรเจนต่ำกว่าค่าที่กำหนด ระบบจะเปิดการแจ้งเตือน และหากสภาวะที่ไม่เป็นไปตามข้อกำหนดยังคงดำเนินต่อไปตามระยะเวลาที่ตั้งไว้ ระบบสามารถหยุดการทำงานโดยอัตโนมัติเพื่อการป้องกัน

คุณสมบัติเหล่านี้มีความสำคัญในกรณีที่กระบวนการผลิตปลายทางต้องพึ่งพาคุณภาพก๊าซที่มีเสถียรภาพ

การอัดแน่นของ CMS และความน่าเชื่อถือในระยะยาว

ตะแกรงโมเลกุลคาร์บอนเป็นส่วนประกอบสำคัญของระบบผลิตไนโตรเจนแบบ PSA

การเคลื่อนตัวของชั้นสารดูดซับตลอดรอบการทำงานซ้ำ ๆ สามารถส่งผลต่อความหนาแน่นของการบรรจุเมื่อใช้งานเป็นเวลานาน

ดังนั้น การออกแบบ PSA ของ Lingyu จึงมีอุปกรณ์อัดแน่น CMS อัตโนมัติ (Automatic CMS Compaction Device) ซึ่งออกแบบมาเพื่อรักษาความหนาแน่นของการบรรจุที่เหมาะสมและช่วยลดการแตกเป็นผงของ CMS ที่เกิดจากการเคลื่อนตัวของชั้นสารดูดซับ

ความน่าเชื่อถือในระยะยาวยังขึ้นอยู่กับการบำรุงรักษาส่วนอื่นของระบบด้วย รวมถึงตัวกรอง ระบบระบายน้ำ เครื่องทำลมแห้ง วาล์วนิวเมติก เครื่องวิเคราะห์ และส่วนประกอบของระบบควบคุม

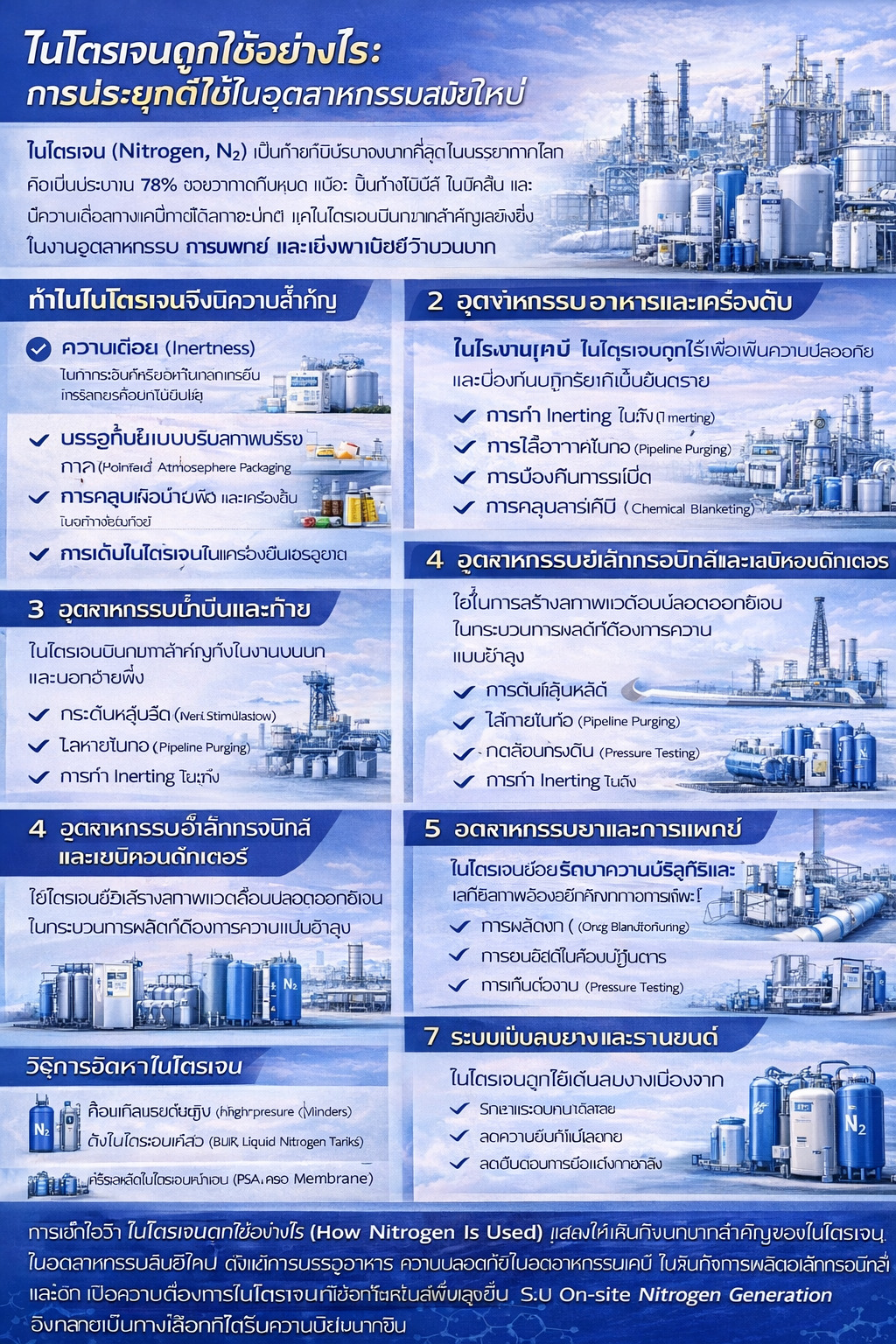

การผลิตไนโตรเจนแบบ PSA ถูกนำไปใช้ที่ใด

เทคโนโลยี PSA สามารถกำหนดค่าให้เหมาะกับกระบวนการอุตสาหกรรมได้หลากหลายประเภท

ในอุตสาหกรรมอาหารและเครื่องดื่ม ไนโตรเจนสามารถใช้สนับสนุนการบรรจุ การไล่อากาศ และการคลุมด้วยก๊าซในกรณีที่การควบคุมออกซิเจนมีความสำคัญ สามารถดู การใช้งานด้านอาหารและเครื่องดื่ม สำหรับรายละเอียดเพิ่มเติม

ในกระบวนการเคมีและปิโตรเคมี ไนโตรเจนอาจใช้สำหรับการคลุมถัง การไล่อากาศ การทำให้เป็นสภาวะเฉื่อย และการดำเนินงานด้านการถ่ายโอนบางประเภท สามารถดู การใช้งานด้านกระบวนการผลิตเคมี สำหรับข้อมูลเพิ่มเติม

ในอุตสาหกรรมอิเล็กทรอนิกส์และการผลิตความแม่นยำสูง ไนโตรเจนสามารถช่วยสร้างสภาวะกระบวนการที่มีออกซิเจนต่ำและควบคุมได้ สามารถดู โซลูชันสำหรับอุตสาหกรรมอิเล็กทรอนิกส์และการผลิตความแม่นยำสูง สำหรับรายละเอียดเพิ่มเติม

ระบบ PSA ยังสามารถรองรับกระบวนการด้านเภสัชกรรม น้ำมันและก๊าซ เซมิคอนดักเตอร์ การแปรรูปโลหะ และกระบวนการอุตสาหกรรมอื่นที่จำเป็นต้องควบคุมคุณภาพและความพร้อมใช้งานของไนโตรเจน

PSA เทียบกับวิธีการจัดหาไนโตรเจนแบบอื่น

วิธีการจัดหาไนโตรเจนแต่ละประเภทมีลักษณะด้านการลงทุน การดำเนินงาน การจัดเก็บ และโลจิสติกส์แตกต่างกัน

สำหรับโรงงานอุตสาหกรรมที่กำลังพิจารณาระบบ PSA การเปรียบเทียบที่มีประโยชน์คือการผลิตไนโตรเจนภายในสถานที่เทียบกับการใช้ไนโตรเจนที่จัดส่งจากภายนอก

ระบบ PSA ภายในสถานที่สามารถลดการพึ่งพาตารางการจัดส่งถังก๊าซหรือก๊าซปริมาณมาก และช่วยให้โรงงานควบคุมการผลิตได้โดยตรงมากขึ้น

อย่างไรก็ตาม ผลลัพธ์ทางเศรษฐศาสตร์โดยรวมขึ้นอยู่กับ:

• ความต้องการไนโตรเจน
• ความบริสุทธิ์ที่ต้องการ
• ราคาไฟฟ้า
• ประสิทธิภาพของเครื่องอัดอากาศ
• ชั่วโมงการทำงานต่อปี
• ข้อกำหนดของระบบปรับปรุงคุณภาพลม
• การบำรุงรักษา
• ต้นทุนก๊าซที่จัดส่งในพื้นที่

สำหรับกรอบการเปรียบเทียบทางการเงินโดยละเอียด สามารถดู คู่มือต้นทุนและผลตอบแทนจากการลงทุนของเครื่องผลิตไนโตรเจน

วิธีเลือกเครื่องผลิตไนโตรเจนแบบ PSA

ก่อนเลือกระบบ ผู้ซื้อควรกำหนดข้อกำหนดของกระบวนการก่อน

พารามิเตอร์ที่สำคัญที่สุด ได้แก่:

• ความบริสุทธิ์ของไนโตรเจนหรือปริมาณออกซิเจนที่ยอมรับได้
• อัตราการไหลเฉลี่ยและสูงสุด
• ความดันที่ต้องการ ณ จุดใช้งาน
• จุดน้ำค้าง
• กำลังของระบบลมอัด
• คุณภาพลมอัด
• ตารางการผลิต
• สภาวะการติดตั้ง
• การขยายกำลังการผลิตในอนาคต

จากนั้นควรใช้พารามิเตอร์เหล่านี้ในการกำหนดขนาดเครื่องอัดอากาศ อุปกรณ์ปรับปรุงคุณภาพลม เครื่องผลิตแบบ PSA ระบบจัดเก็บไนโตรเจนในถังบัฟเฟอร์ ระบบควบคุม และระบบจ่ายปลายทางร่วมกัน

สำหรับขั้นตอนการเลือกโดยละเอียดเพิ่มเติม สามารถดู คู่มือการเลือกเครื่องผลิตไนโตรเจนแบบ PSA

สรุป

การผลิตไนโตรเจนด้วยการดูดซับแบบสลับความดันเป็นวิธีที่ใช้งานได้จริงในการผลิตไนโตรเจนโดยตรงจากลมอัดสำหรับงานอุตสาหกรรม

ประสิทธิผลของระบบเกิดจากการดูดซับและการฟื้นฟูตะแกรงโมเลกุลคาร์บอนซ้ำ ๆ ภายในถังสองถังที่สลับการทำงาน ร่วมกับระบบควบคุมอัตโนมัติ การปรับปรุงคุณภาพลมอัด การตรวจติดตามคุณภาพก๊าซ และระบบจัดเก็บและจ่ายก๊าซที่ได้รับการกำหนดขนาดอย่างเหมาะสม

ไม่ควรเลือกระบบ PSA ที่เหมาะสมจากความบริสุทธิ์เพียงอย่างเดียว

ความบริสุทธิ์ของไนโตรเจน อัตราการไหล ปริมาณการใช้ลมอัด ความดัน จุดน้ำค้าง ระบบปรับปรุงคุณภาพลม การตรวจติดตาม และต้นทุนการดำเนินงาน ล้วนต้องได้รับการพิจารณาร่วมกัน

เมื่อพารามิเตอร์เหล่านี้ได้รับการกำหนดให้สอดคล้องกับกระบวนการอย่างเหมาะสม PSA สามารถเป็นแหล่งจ่ายไนโตรเจนภายในสถานที่ที่มีเสถียรภาพและสามารถควบคุมได้สำหรับการใช้งานในอุตสาหกรรมหลากหลายประเภท
