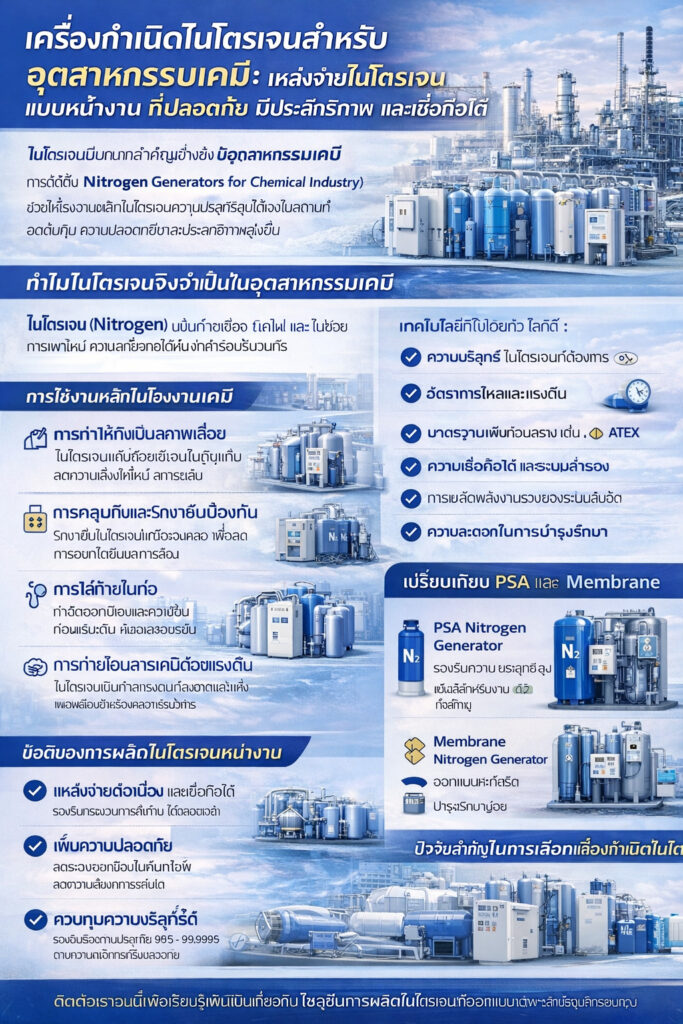

เครื่องผลิตไนโตรเจนสำหรับอุตสาหกรรมเคมี: แหล่งจ่ายไนโตรเจนภายในสถานที่ที่ปลอดภัย มีประสิทธิภาพ และเชื่อถือได้

ไนโตรเจนมีบทบาทสำคัญในกระบวนการผลิตเคมีทุกประเภทที่จำเป็นต้องควบคุมความเข้มข้นของออกซิเจน สามารถใช้สำหรับการทำให้ถังเป็นสภาวะเฉื่อย การคลุมถังด้วยก๊าซ การไล่อากาศออกจากระบบท่อ การดำเนินงานด้านการถ่ายโอนบางประเภท และกระบวนการอื่นที่เกี่ยวข้องกับวัสดุที่ไวต่อออกซิเจนหรืออาจติดไฟได้

สำหรับโรงงานเคมีที่มีความต้องการไนโตรเจนเป็นประจำ เครื่องผลิตไนโตรเจนสำหรับอุตสาหกรรมเคมี (Nitrogen Generators for Chemical Industry) เป็นทางเลือกในการผลิตไนโตรเจนภายในสถานที่แทนการพึ่งพาถังก๊าซหรือการจัดส่งไนโตรเจนเหลวแบบปริมาณมากทั้งหมด

อย่างไรก็ตาม ควรเลือกระบบไนโตรเจนที่เหมาะสมตามข้อกำหนดของกระบวนการ ไม่ใช่เพียงเลือกความบริสุทธิ์สูงที่สุดที่มีอยู่

สำหรับภาพรวมเพิ่มเติมเกี่ยวกับภาคส่วนนี้ สามารถดู โซลูชันสำหรับกระบวนการผลิตเคมี

เหตุใดจึงใช้ไนโตรเจนในอุตสาหกรรมเคมี

ไนโตรเจนถูกใช้กันอย่างแพร่หลายเนื่องจากไม่สนับสนุนการเผาไหม้ และมีความไวต่อปฏิกิริยาค่อนข้างต่ำภายใต้สภาวะอุตสาหกรรมทั่วไปหลายประเภท

การลดปริมาณออกซิเจนภายในถัง ภาชนะ ระบบท่อ หรือพื้นที่กระบวนการด้วยไนโตรเจนสามารถช่วยสร้างบรรยากาศควบคุมในกรณีที่กระบวนการต้องการ

ความต้องการไนโตรเจนที่แน่นอนขึ้นอยู่กับวัสดุที่จัดการ ความเข้มข้นของออกซิเจนสูงสุดที่ยอมรับได้ ความดันใช้งาน อุณหภูมิ ลำดับกระบวนการ และขั้นตอนด้านความปลอดภัยของโรงงาน

ดังนั้น ควรพิจารณาไนโตรเจนเป็นส่วนหนึ่งของการออกแบบความปลอดภัยของกระบวนการโดยรวม ไม่ใช่เป็นวิธีการแบบแยกเดี่ยวที่สามารถป้องกันปฏิกิริยาอันตรายทุกประเภทได้

การใช้งานไนโตรเจนทั่วไปในโรงงานเคมี

โรงงานเคมีสามารถใช้ไนโตรเจนได้หลายรูปแบบ

การทำให้ถังเป็นสภาวะเฉื่อย

ในการทำให้ถังเป็นสภาวะเฉื่อย (Tank Inerting) สามารถเติมไนโตรเจนเข้าสู่ถังหรือภาชนะเพื่อลดความเข้มข้นของออกซิเจนก่อนหรือระหว่างขั้นตอนการทำงานบางประเภท

วิธีนี้มีความเกี่ยวข้องเป็นพิเศษเมื่อข้อกำหนดของกระบวนการต้องการบรรยากาศที่มีปริมาณออกซิเจนอยู่ภายใต้การควบคุม

การคลุมถังด้วยไนโตรเจน

การคลุมถังด้วยไนโตรเจน (Tank Blanketing) สามารถรักษาชั้นก๊าซไนโตรเจนไว้เหนือพื้นผิวของเหลวในภาชนะจัดเก็บ

โดยทั่วไปมีจุดประสงค์เพื่อลดการสัมผัสระหว่างวัสดุที่จัดเก็บกับอากาศในบรรยากาศ ซึ่งช่วยควบคุมการเกิดออกซิเดชันหรือปฏิกิริยาที่ไม่ต้องการอื่นตามความเหมาะสม

การไล่อากาศออกจากระบบท่อและอุปกรณ์

การไล่อากาศ (Purging) ด้วยไนโตรเจนอาจใช้เพื่อแทนที่อากาศหรือก๊าซจากกระบวนการภายในระบบท่อและอุปกรณ์ ระหว่างการเริ่มเดินระบบ การหยุดระบบ การเปลี่ยนผลิตภัณฑ์ หรือขั้นตอนการบำรุงรักษา

อัตราการไหลของไนโตรเจนและปริมาตรก๊าซรวมที่จำเป็นสำหรับการไล่อากาศขึ้นอยู่กับปริมาตรอุปกรณ์ องค์ประกอบของก๊าซเริ่มต้น สภาวะเป้าหมาย และวิธีการไล่อากาศ

การถ่ายโอนด้วยความดัน

ในการออกแบบกระบวนการที่เหมาะสม สามารถใช้ไนโตรเจนเพื่อสร้างแรงดันก๊าซสำหรับถ่ายโอนของเหลวโดยไม่ทำให้อากาศในบรรยากาศเข้าสู่ระบบ

ความเหมาะสมของวิธีนี้ขึ้นอยู่กับสารเคมีที่จัดการ การออกแบบอุปกรณ์ ความดันที่ยอมรับได้ และขั้นตอนการปฏิบัติงานของโรงงาน

เครื่องผลิตไนโตรเจนภายในสถานที่สำหรับกระบวนการเคมีคืออะไร

เครื่องผลิตไนโตรเจนภายในสถานที่ (On-Site Nitrogen Generator) แยกไนโตรเจนออกจากลมอัดและจ่ายก๊าซผลิตภัณฑ์เข้าสู่ระบบจ่ายไนโตรเจนของโรงงาน

เอกสารแค็ตตาล็อกของ Lingyu ระบุการผลิตไนโตรเจนด้วยเทคโนโลยีการดูดซับแบบสลับความดัน (Pressure Swing Adsorption: PSA)

ระบบ PSA ใช้ถังดูดซับสองถังที่บรรจุตะแกรงโมเลกุลคาร์บอน (Carbon Molecular Sieve: CMS) ออกซิเจนจะถูกดูดซับจากกระแสลมอัดเป็นหลัก ขณะที่ไนโตรเจนไหลผ่านออกมาเป็นก๊าซผลิตภัณฑ์ ถังทั้งสองจะสลับระหว่างกระบวนการดูดซับและการฟื้นฟูภายใต้การควบคุม PLC อัตโนมัติ ทำให้สามารถผลิตไนโตรเจนได้อย่างต่อเนื่อง

สำหรับอุปกรณ์ที่มีให้เลือก สามารถดู กลุ่มเครื่องผลิตไนโตรเจนสำหรับอุตสาหกรรม

ระบบผลิตไนโตรเจนที่สมบูรณ์

การติดตั้งระบบไนโตรเจนในโรงงานเคมีประกอบด้วยมากกว่าเครื่องผลิตแบบ PSA เพียงอย่างเดียว

ระบบที่สมบูรณ์อาจประกอบด้วย:

• เครื่องอัดอากาศ
• ถังพักลม (Air Receiver)
• เครื่องทำลมแห้งลมอัด (Compressed Air Dryer)
• ระบบกรอง
• เครื่องผลิตไนโตรเจนแบบ PSA
• ถังบัฟเฟอร์ไนโตรเจน (Nitrogen Buffer Tank)
• เครื่องวิเคราะห์ไนโตรเจน/ออกซิเจน
• อุปกรณ์ควบคุมความดัน
• ระบบจัดการก๊าซที่ไม่เป็นไปตามข้อกำหนด (Off-Specification Gas Handling)
• ระบบท่อจ่ายไนโตรเจนของโรงงาน

รูปแบบระบบในแค็ตตาล็อกของ Lingyu ประกอบด้วยเครื่องอัดอากาศ ถังพักลม เครื่องทำลมแห้งแบบทำความเย็น ถังบัฟเฟอร์ เครื่องวิเคราะห์ไนโตรเจน/ออกซิเจน อุปกรณ์ลดความดัน ทางออกสำหรับไนโตรเจนที่ไม่เป็นไปตามข้อกำหนด และระบบควบคุมการจ่ายขั้นสุดท้าย

มุมมองระดับระบบนี้มีความสำคัญเป็นพิเศษสำหรับการใช้งานด้านเคมี ซึ่งคุณภาพและความต่อเนื่องของก๊าซสามารถส่งผลต่อสภาวะของกระบวนการปลายทางได้

ไนโตรเจนสำหรับกระบวนการเคมีควรมีความบริสุทธิ์เท่าใด

ไม่มีระดับความบริสุทธิ์ของไนโตรเจนเพียงค่าเดียวที่เหมาะสำหรับโรงงานเคมีทุกแห่ง

แค็ตตาล็อก PSA ของ Lingyu ระบุช่วงความบริสุทธิ์ของไนโตรเจนประมาณ 95%–99.999% และตารางผลิตภัณฑ์มีรูปแบบ เช่น 99%, 99.5%, 99.9% และ 99.99%

ข้อมูลจำเพาะที่เหมาะสมควรพิจารณาจากปริมาณออกซิเจนตกค้างที่กระบวนการยอมรับได้เป็นหลัก ไม่ใช่เปอร์เซ็นต์ความบริสุทธิ์เดียวสำหรับทั้งอุตสาหกรรม

ปัจจัยสำคัญ ได้แก่:

• คุณลักษณะของสารเคมี
• ความเข้มข้นของออกซิเจนสูงสุดที่ยอมรับได้
• ความไวต่อการเกิดออกซิเดชัน
• วัตถุประสงค์ของการทำให้เป็นสภาวะเฉื่อยหรือการคลุมด้วยก๊าซ
• ความดันของกระบวนการ
• อัตราการไหลของไนโตรเจน
• จุดน้ำค้างที่ต้องการ
• ขั้นตอนการปฏิบัติงานของโรงงาน

การกำหนดความบริสุทธิ์สูงเกินความจำเป็นยังสามารถส่งผลต่อกำลังการผลิตไนโตรเจนและปริมาณการใช้ลมอัด

สำหรับกรอบการประเมินความบริสุทธิ์ อัตราการไหล ความดัน และการกำหนดขนาดระบบ สามารถดู คู่มือข้อมูลจำเพาะของเครื่องผลิตไนโตรเจน

เมื่อกระบวนการต้องการออกซิเจนตกค้างต่ำมาก

กระบวนการเคมีเฉพาะทางบางประเภทอาจต้องการปริมาณออกซิเจนตกค้างต่ำกว่าแหล่งจ่ายไนโตรเจนมาตรฐานอย่างมาก

แค็ตตาล็อกของ Lingyu มีระบบทำให้บริสุทธิ์ด้วยการกำจัดออกซิเจนแบบใช้คาร์บอน (Carbon-Based Deoxygenation Purification System) ซึ่งออกแบบมาเพื่อทำให้ไนโตรเจนจาก PSA ที่มีความบริสุทธิ์ประมาณ 99.9% บริสุทธิ์เพิ่มขึ้นเป็น ≥99.999%

ข้อมูลทางเทคนิคระบุ:

• ปริมาณออกซิเจน: ≤10 ppm
• CO₂: ≤5 ppm
• จุดน้ำค้างของไนโตรเจนที่ความดันบรรยากาศ: ≤−60°C

คำอธิบายหลักการทำงานยังระบุว่าปฏิกิริยากำจัดออกซิเจนสามารถลดออกซิเจนตกค้างลงเหลือ ≤5 ppm ก่อนเข้าสู่กระบวนการทำให้บริสุทธิ์เพิ่มเติม

ควรพิจารณาขั้นตอนการทำให้บริสุทธิ์เพิ่มเติมนี้เฉพาะเมื่อกระบวนการต้องการออกซิเจนตกค้างต่ำมากจริง ๆ

ไม่ควรถือว่าเป็นสิ่งจำเป็นสำหรับการใช้งานด้านเคมีทุกประเภท

อัตราการไหลและความต้องการสูงสุด

การกำหนดขนาดเครื่องผลิตไนโตรเจนควรรองรับทั้งปริมาณการใช้ต่อเนื่องและความต้องการสูงสุดในช่วงเวลาสั้น ๆ

โรงงานอาจต้องใช้ไนโตรเจนพร้อมกันสำหรับการคลุมถัง การทำให้ภาชนะเป็นสภาวะเฉื่อย การไล่อากาศออกจากระบบท่อ หรือการทำงานแบบแบตช์ เหตุการณ์ที่มีความต้องการสูงเหล่านี้อาจต้องใช้ไนโตรเจนมากกว่าความต้องการคงที่ตามปกติของโรงงานอย่างมาก

ข้อมูลสำคัญในการกำหนดขนาด ได้แก่:

• จำนวนและปริมาตรของภาชนะ
• ความต้องการต่อเนื่องสำหรับการคลุมด้วยก๊าซ
• ปริมาตรก๊าซสำหรับการไล่อากาศ
• ระยะเวลาการไล่อากาศที่ต้องการ
• จำนวนจุดใช้ไนโตรเจนพร้อมกัน
• ความถี่ของกระบวนการแบบแบตช์
• การขยายกำลังการผลิตในอนาคต
• กำลังสำรองที่ต้องการ

ระบบจัดเก็บในถังบัฟเฟอร์สามารถช่วยรักษาเสถียรภาพของแหล่งจ่ายในกรณีที่ความต้องการเปลี่ยนแปลงอย่างมาก

ข้อกำหนดด้านความดัน

ควรกำหนดความดันไนโตรเจนที่ต้องการ ณ จุดใช้งานสุดท้าย

ข้อมูลจำเพาะมาตรฐานของระบบ PSA ของ Lingyu ระบุความดันลมอัดขาเข้าที่ 0.5–0.8 MPa

ค่านี้หมายถึงลมอัดที่ป้อนเข้าสู่เครื่องผลิตแบบ PSA และไม่ควรนำไปสับสนกับความดันไนโตรเจนที่ถังจัดเก็บ ระบบท่อ เครื่องปฏิกรณ์ หรือการดำเนินงานด้านการถ่ายโอนต้องการ

หากกระบวนการปลายทางต้องการความดันแตกต่างออกไป อาจจำเป็นต้องรวมอุปกรณ์ควบคุมความดัน ระบบจัดเก็บ หรืออุปกรณ์เพิ่มความดันที่เหมาะสมไว้ในระบบทั้งหมด

คุณภาพลมอัดและระบบปรับปรุงคุณภาพลมต้นทาง

เครื่องผลิตแบบ PSA ต้องอาศัยลมอัดที่ผ่านการปรับปรุงคุณภาพอย่างเหมาะสม

ความชื้น น้ำมัน และอนุภาคสามารถส่งผลต่อไส้กรอง วาล์วนิวเมติก CMS เครื่องวิเคราะห์ และความน่าเชื่อถือโดยรวมของระบบ ดังนั้น การทำลมให้แห้งและการกรองจึงควรได้รับการพิจารณาเป็นส่วนหนึ่งของการออกแบบระบบผลิตไนโตรเจน

ในกรณีที่เหมาะสม สามารถติดตั้ง ตัวกรองลมอัดความแม่นยำสูง เป็นส่วนหนึ่งของระบบปรับปรุงคุณภาพลมต้นทางได้

ข้อมูลการทำงานมาตรฐานของ PSA ของ Lingyu ระบุอุณหภูมิลมขาเข้าที่ ≤40°C และจุดน้ำค้างของไนโตรเจนที่ ≤−40°C ภายใต้สภาวะการทำงานที่ระบุ

การตรวจติดตามความบริสุทธิ์และการป้องกันไนโตรเจนที่ไม่เป็นไปตามข้อกำหนด

สำหรับกระบวนการเคมี การรักษาคุณภาพก๊าซตามข้อกำหนดอาจมีความสำคัญไม่แพ้การผลิตไนโตรเจน

ระบบ PSA ของ Lingyu รองรับการตรวจติดตามความบริสุทธิ์และอัตราการไหลของไนโตรเจนแบบออนไลน์ หน้าจอสัมผัสสามารถแสดงความดัน ความบริสุทธิ์ อัตราการไหล และสถานะการทำงาน

หากความบริสุทธิ์ของไนโตรเจนต่ำกว่าค่าที่กำหนด ระบบจะเปิดการแจ้งเตือน หากสภาวะดังกล่าวยังคงดำเนินต่อไปตามระยะเวลาที่ตั้งไว้ ระบบสามารถหยุดการทำงานโดยอัตโนมัติเพื่อการป้องกัน

วิธีนี้ช่วยให้สามารถตรวจพบไนโตรเจนที่ไม่เป็นไปตามข้อกำหนดก่อนที่จะถูกจ่ายเข้าสู่กระบวนการปลายทางอย่างต่อเนื่อง

ความน่าเชื่อถือและความซ้ำซ้อนของระบบ

กระบวนการเคมีบางประเภทไม่สามารถยอมรับการสูญเสียแหล่งจ่ายไนโตรเจนโดยไม่คาดคิดได้

สำหรับการใช้งานเหล่านี้ การออกแบบควรประเมินไม่เพียงกำลังการผลิตของเครื่องเท่านั้น แต่ยังรวมถึงระดับความพร้อมใช้งานของระบบทั้งหมดที่ต้องการด้วย

ตามข้อกำหนดของโรงงาน อาจจำเป็นต้องพิจารณา:

• ระบบจัดเก็บไนโตรเจนในถังบัฟเฟอร์
• กำลังการผลิตสำรอง
• แหล่งจ่ายไนโตรเจนสำรอง
• ส่วนประกอบสำคัญแบบซ้ำซ้อน
• ลอจิกการแจ้งเตือนและการหยุดระบบ
• การวางแผนบำรุงรักษาเชิงป้องกัน

ควรกำหนดระดับความซ้ำซ้อนที่จำเป็นจากผลกระทบที่จะเกิดขึ้นต่อกระบวนการหากสูญเสียแหล่งจ่ายไนโตรเจน

ข้อกำหนดสำหรับการติดตั้งในพื้นที่อันตราย

หากติดตั้งระบบผลิตไนโตรเจนภายในพื้นที่อันตรายที่มีการจำแนกประเภท (Classified Hazardous Area) ควรกำหนดการป้องกันทางไฟฟ้า เครื่องมือวัด โครงสร้างอุปกรณ์ วิธีการติดตั้ง และการรับรองเฉพาะโครงการที่จำเป็นในขั้นตอนวิศวกรรม

ควรยืนยันระดับการป้องกันการระเบิด (Explosion-Protection Level) และการรับรองโครงการที่เกี่ยวข้องก่อนเลือกอุปกรณ์

ความปลอดภัยและการผสานรวมเข้ากับกระบวนการ

เครื่องผลิตไนโตรเจนสามารถสนับสนุนกลยุทธ์การควบคุมออกซิเจนได้ แต่ การติดตั้งเครื่องผลิตไนโตรเจนไม่ได้ทำให้กระบวนการเคมีเป็นไปตามข้อกำหนดหรือปลอดภัยโดยอัตโนมัติ

การออกแบบระบบทั้งหมดอาจจำเป็นต้องพิจารณา:

• การวิเคราะห์ออกซิเจน
• การระบายอากาศ
• การป้องกันความดัน
• การตรวจจับก๊าซ
• ระบบอินเตอร์ล็อก (Interlocks)
• ขั้นตอนฉุกเฉิน
• ข้อกำหนดด้านความปลอดภัยของกระบวนการเฉพาะสถานที่

ไนโตรเจนยังมีความเสี่ยงต่อการขาดอากาศหายใจ (Asphyxiation Hazard) เนื่องจากสามารถแทนที่ออกซิเจนที่ใช้ในการหายใจได้

สำหรับข้อมูลพื้นฐานเพิ่มเติมเกี่ยวกับประเด็นนี้ สามารถดู ความไวไฟของไนโตรเจนและความปลอดภัยในอุตสาหกรรม

การใช้พลังงานและต้นทุนการดำเนินงาน

การผลิตไนโตรเจนภายในสถานที่สามารถลดการพึ่งพาก๊าซที่จัดส่งจากภายนอก แต่ผลลัพธ์ทางการเงินขึ้นอยู่กับสภาวะการทำงาน

ปัจจัยด้านต้นทุนที่สำคัญ ได้แก่:

• ปริมาณการใช้ไนโตรเจนต่อปี
• ความบริสุทธิ์ที่ต้องการ
• ปริมาณการใช้ลมอัด
• ประสิทธิภาพของเครื่องอัดอากาศ
• ราคาไฟฟ้า
• ชั่วโมงการทำงาน
• การบำรุงรักษาเครื่องทำลมแห้งและไส้กรอง
• การบำรุงรักษา CMS และเครื่องวิเคราะห์
• ระบบจัดเก็บในถังบัฟเฟอร์
• ข้อกำหนดของแหล่งจ่ายไนโตรเจนสำรอง

แค็ตตาล็อก PSA ของ Lingyu ระบุว่ากระบวนการปรับสมดุลความดันแบบไม่เท่ากันที่ได้รับการปรับให้เหมาะสม (Optimized Unequal-Pressure Equalization Process) สามารถช่วยลดการใช้พลังงานโดยรวมทางอ้อมได้ประมาณ 5% ภายใต้การออกแบบของผู้ผลิต

สำหรับการประเมินการผลิตภายในสถานที่เทียบกับไนโตรเจนที่จัดส่งจากภายนอก สามารถดู คู่มือต้นทุนและผลตอบแทนจากการลงทุนของเครื่องผลิตไนโตรเจน

สิ่งที่ควรกำหนดก่อนขอเครื่องผลิตไนโตรเจน

ก่อนเลือกอุปกรณ์สำหรับโรงงานเคมี ควรกำหนดข้อกำหนดของกระบวนการก่อน ได้แก่:

• ความบริสุทธิ์ของไนโตรเจนเป้าหมายหรือปริมาณออกซิเจนตกค้างสูงสุด
• อัตราการไหลของไนโตรเจนเฉลี่ยและสูงสุด
• ความดันที่ต้องการ ณ จุดใช้งาน
• จุดน้ำค้างที่ต้องการ
• ปริมาตรถังและภาชนะ
• ระยะเวลาการไล่อากาศ
• สภาวะของระบบลมอัดที่มีอยู่
• สภาพแวดล้อมในการติดตั้ง
• การจำแนกพื้นที่อันตราย หากเกี่ยวข้อง
• ระดับความซ้ำซ้อนของระบบที่ต้องการ
• ตารางการผลิตและการขยายกำลังการผลิตในอนาคต

ข้อมูลเหล่านี้ช่วยให้สามารถกำหนดขนาดระบบปรับปรุงคุณภาพลมอัด เครื่องผลิตแบบ PSA ระบบจัดเก็บในถังบัฟเฟอร์ ระบบควบคุม และระบบจ่ายปลายทางร่วมกันเป็นโซลูชันที่สมบูรณ์

สรุป

เครื่องผลิตไนโตรเจนสำหรับอุตสาหกรรมเคมีสามารถเป็นแหล่งจ่ายไนโตรเจนภายในสถานที่สำหรับการทำให้เป็นสภาวะเฉื่อย การคลุมด้วยก๊าซ การไล่อากาศ และกระบวนการอื่นที่ต้องควบคุมสภาวะของออกซิเจน

ระบบที่ดีที่สุดไม่จำเป็นต้องเป็นระบบที่มีความบริสุทธิ์ของไนโตรเจนสูงที่สุด

ควรพิจารณาความบริสุทธิ์ ปริมาณออกซิเจนตกค้าง อัตราการไหล ความดัน จุดน้ำค้าง คุณภาพลมอัด การตรวจติดตาม ความซ้ำซ้อน สภาพแวดล้อมในการติดตั้ง และข้อกำหนดด้านความปลอดภัยของโรงงานร่วมกัน

สำหรับการเลือกอุปกรณ์เฉพาะโครงการ Lingyu สามารถประเมินสภาวะไนโตรเจนและรูปแบบระบบที่ต้องการตามกระบวนการเคมีและข้อกำหนดของสถานที่จริง
